Как поднимать листовой металл вакуумным захватом: подача на станок и укладка

При загрузке листового металла на лазерный станок, гильотину или гибочный пресс важно не только поднять заготовку, но и сохранить её геометрию. Если использовать неподходящую схему строповки либо расположить опоры слишком близко к центру, длинный лист может прогнуться. Вакуумный захват удерживает материал присосками за плоскость, оставляя кромки свободными для обработки.

Разбираем последовательность работы: от проверки листа и настройки траверсы до укладки на рабочий стол. Это практическое руководство для цехов и складов металла. Конкретную допустимую массу, размеры груза и схему захвата всегда определяют по паспорту устройства и документации на груз.

Что проверить перед подъёмом

Сначала определяют массу и габариты листа. Для типового прямоугольного проката расчётная масса зависит от площади, толщины и плотности сплава. При выборе оборудования ориентируются на фактическую массу партии или документацию поставщика, а не только на номинальную толщину.

• Осмотри поверхность в местах контакта: загрязнения, окалина, толстый слой масла, рыхлое покрытие и выраженный рельеф могут ухудшить герметичность.
• Проверь состояние присосок, шлангов, соединений, индикации вакуума и предусмотренных конструкцией защитных устройств.
• Убедись, что грузоподъёмности крана достаточно для массы листа вместе с захватом и оснасткой на рабочем вылете.
• Уточни, допускает ли изготовитель захвата работу с данным материалом, покрытием и ориентацией листа.
• Освободи путь движения и место укладки. Никто не должен находиться под подвешенным грузом.

Для горячего, сильно загрязнённого, перфорированного и рельефного листа пригодность вакуумного метода проверяют отдельно. Не следует переносить настройки, проверенные на гладкой стали, на любой другой материал без оценки условий удержания.

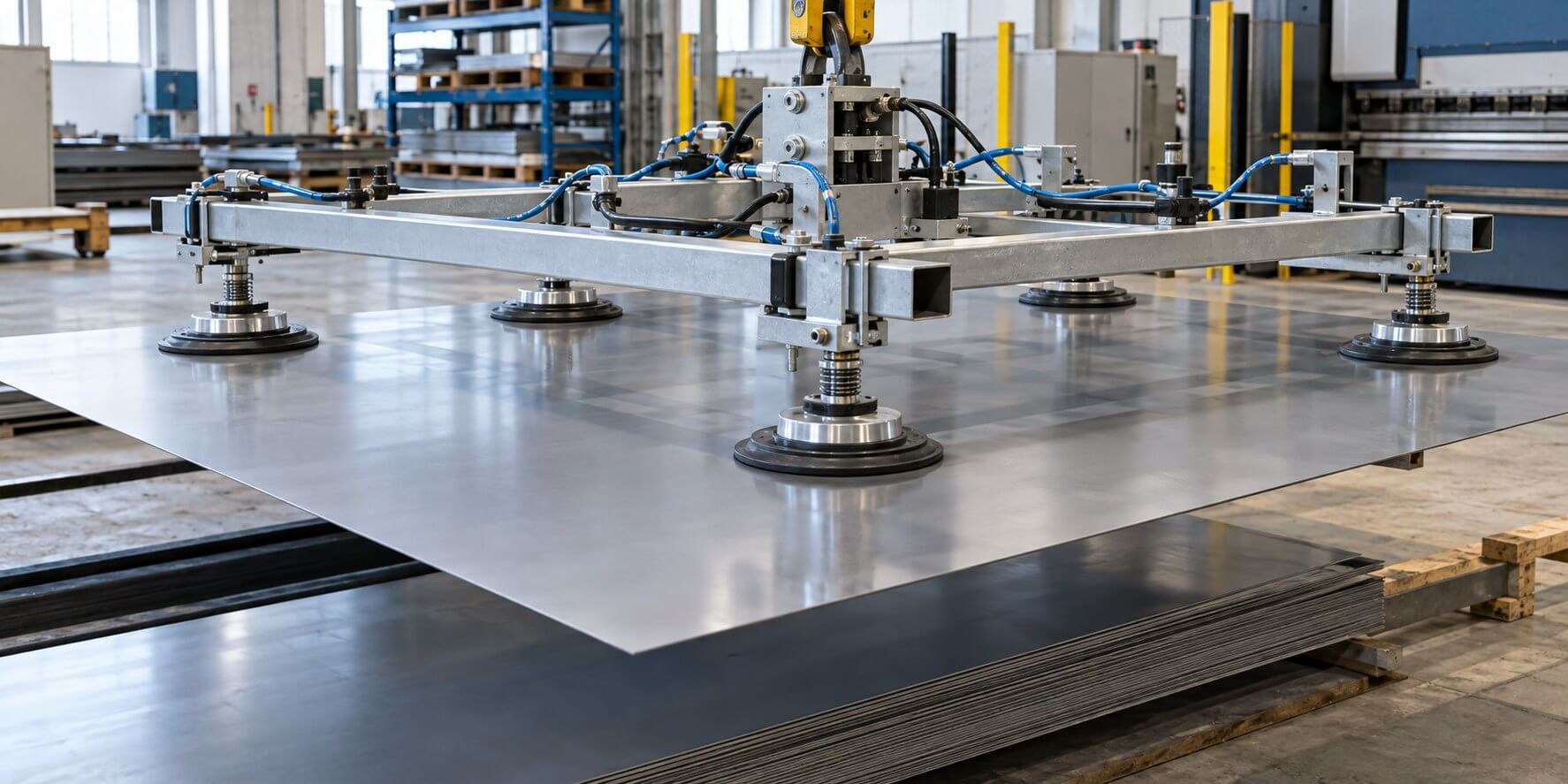

Как расположить присоски

Количество присосок само по себе не гарантирует безопасный подъём. Важно, где расположены точки удержания, насколько жёсткий лист, где находится центр тяжести и как распределяется нагрузка при перемещении. Слишком большие свободные свесы могут вызвать заметный прогиб даже при достаточном суммарном усилии присасывания.

У захватов Vacujet A-серии присоски переставляются по раме, а для части конфигураций предусмотрены удлинители. Например, модели A350-4P и A500-6P используют четыре и шесть присосок диаметром 270 мм соответственно. Эти характеристики помогают различать компоновки, но не заменяют расчёт допустимого расположения опор для конкретного листа.

Настройку выполняют по схеме изготовителя с учётом формы, длины и толщины материала. Если лист имеет вырезы или отверстия, каждую присоску размещают на сплошном участке, где возможно герметичное прилегание. Отключение отдельных присосок допустимо лишь в предусмотренных инструкцией конфигурациях с пересчётом грузоподъёмности.

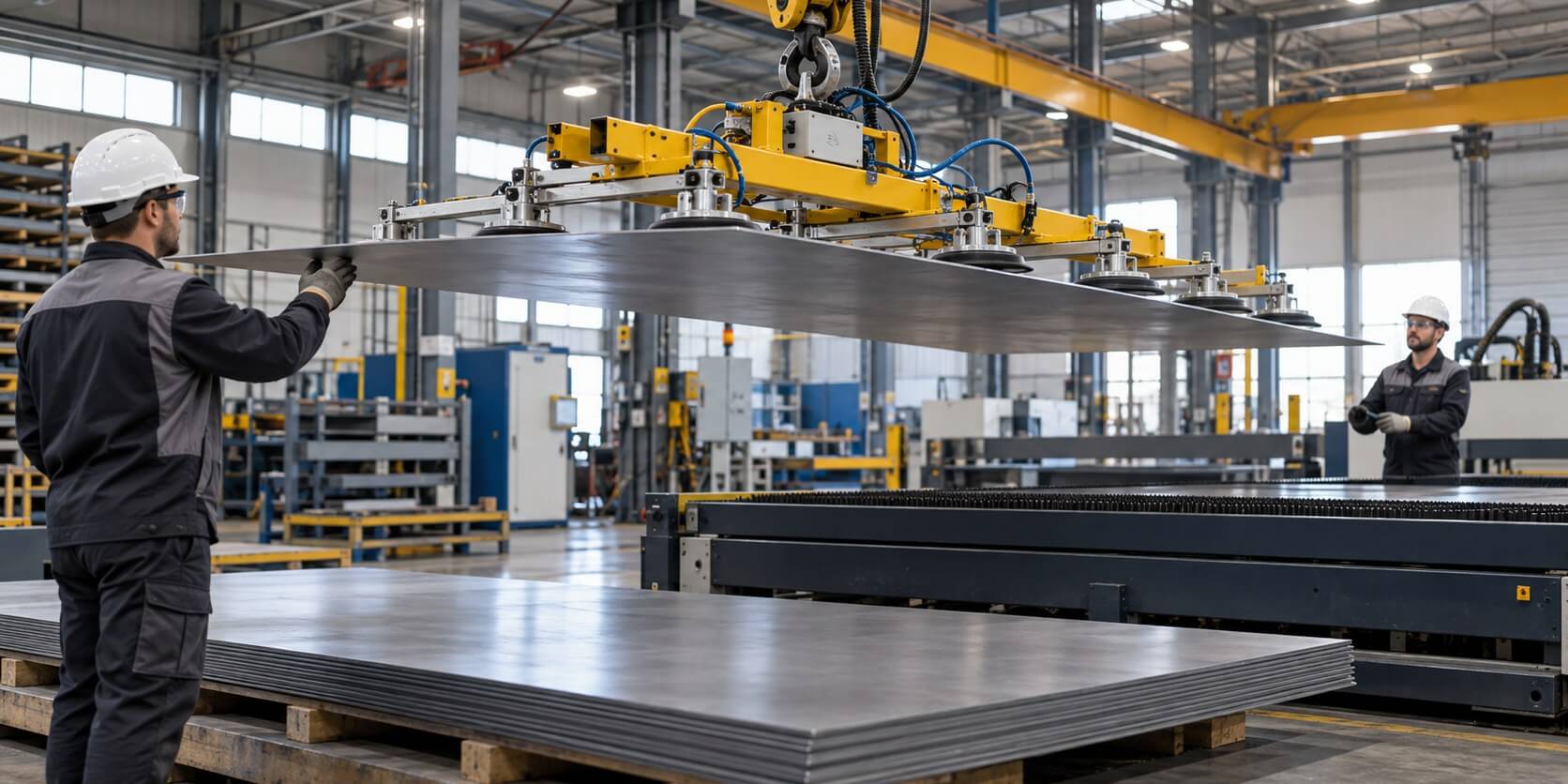

Порядок перемещения листа

1. Подготовь место. Убери посторонние предметы со штабеля и рабочего стола, организуй безопасный маршрут крана.
2. Настрой траверсу. Размести присоски по утверждённой схеме и проверь фиксацию подвижных элементов.
3. Опусти захват. Подведи присоски к плоскости листа без удара, смещения и повреждения покрытия.
4. Создай вакуум. Дождись разрешённого для подъёма показания системы контроля. Не поднимай груз по одному лишь звуку работающего насоса.
5. Выполни пробный отрыв. На минимально необходимой высоте проверь устойчивость удержания и отсутствие чрезмерного прогиба, соблюдая инструкцию на оборудование.
6. Перемести лист. Веди груз плавно, исключая рывки, столкновения и проход людей под ним.
7. Уложи на опору. Полностью опусти лист на стол станка или подготовленные подкладки. Сбрасывай вакуум только после устойчивого размещения и разгрузки захвата.

Вакуумная траверса не заменяет кран: она удерживает заготовку, а вертикальное и горизонтальное перемещение обеспечивает грузоподъёмная техника. Если модель оснащена отдельным цилиндром подъёма, он служит для дополнительной подачи груза относительно подвеса в пределах паспортного хода.

Подача к станку и на склад

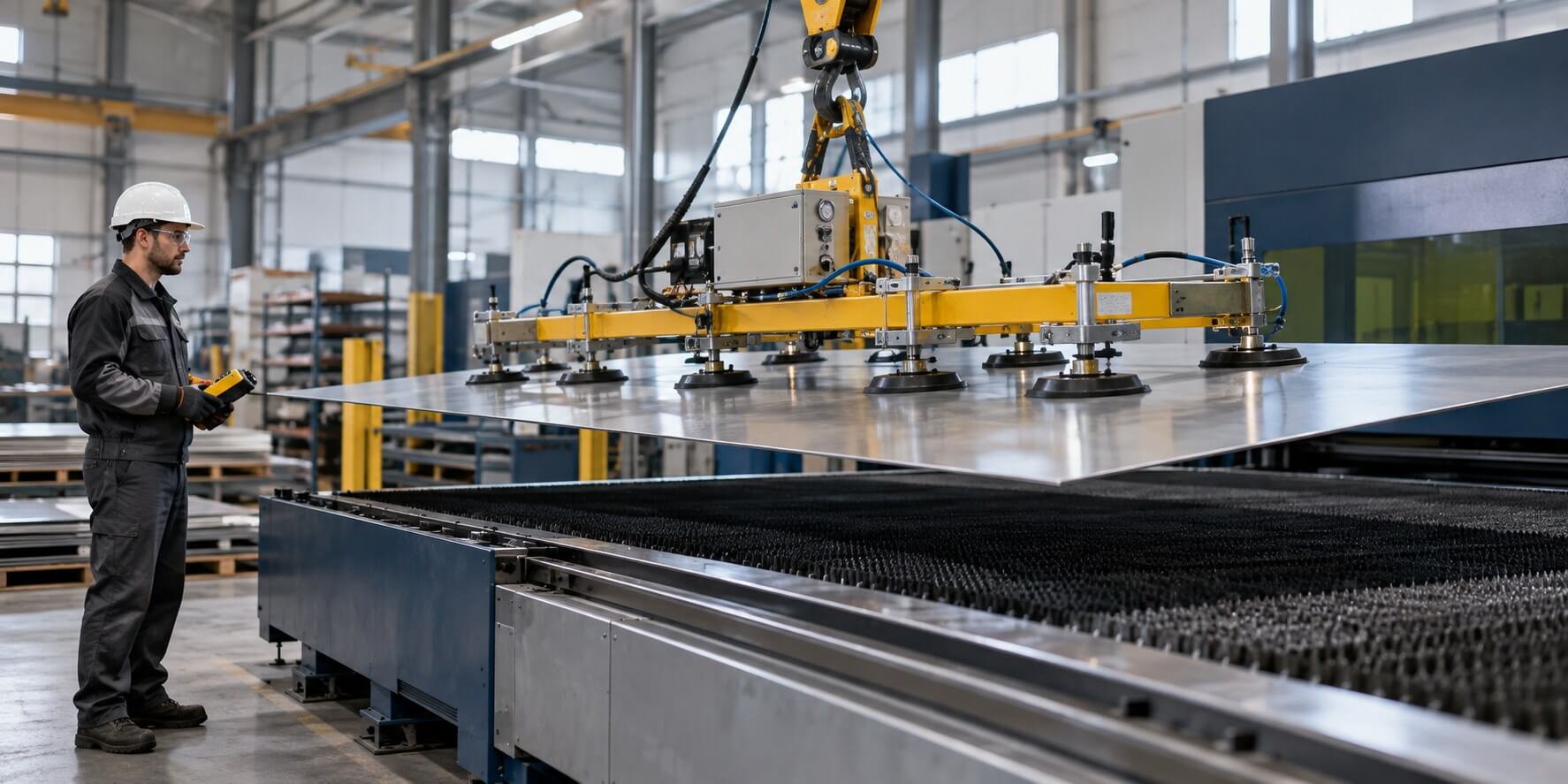

Лазерная и плазменная резка

При загрузке раскройного стола особенно важны свободные кромки и управляемая укладка. Расположение присосок выбирают так, чтобы лист оставался устойчивым при подъёме, а после размещения на опоре захват мог безопасно освободить заготовку. Перед опусканием проверяют, что стол готов к приёму материала.

Гильотина и гибочный пресс

Лист нужно подать в рабочую зону с заданной ориентацией, не допуская контакта оператора с опасными зонами оборудования. Захват используют для транспортирования и позиционирования до укладки; дальнейшую подачу под нож или в инструмент выполняют согласно инструкции к самому станку. Захват не должен использоваться как нештатный удерживающий механизм при резке или гибке.

Штабелирование и комплектация

На складе важно правильно подготовить подкладки и обеспечить устойчивость стопы. При снятии верхнего листа проверяют, не прилипли ли к нему нижележащие листы из-за масла, загрязнений или других причин. Поднимать несколько листов как один без предусмотренной для этого технологии нельзя.

Пневматика или электропитание

Для цехов с готовой пневмосетью подойдут пневматические вакуумные захваты: вакуум создаётся эжектором от сжатого воздуха. В описаниях пневматической A-серии Vacujet указано рабочее давление 6–8 бар. При подборе также проверяют доступный расход воздуха и требования конкретной модели.

Электрические модели A-серии используют питание от сети, а в предусмотренных конструкцией исполнениях имеют встроенный аккумулятор. При выборе проверяют не только источник энергии, но и алгоритм работы при его потере, контроль вакуума и действия оператора при аварийном сигнале. Резервное питание или обратный клапан не означают, что груз можно удерживать неопределённо долго.

Модели и доступные варианты крепления представлены в разделе вакуумных захватов для листового металла. Сравнивать конкретные комплектации лучше по паспортам устройств, а не только по мощности источника вакуума.

Типичные ошибки при подъёме

• Считают только массу. Длина, толщина, свесы и жёсткость листа также определяют допустимую схему опор.
• Не проверяют поверхность. Масло, пыль, окалина и повреждённые уплотнения могут ухудшить удержание.
• Поднимают без контроля вакуума. Насос может работать, но нужное разряжение при этом не достигнуто.
• Допускают рывки. Резкие движения увеличивают динамическую нагрузку на захват и грузоподъёмный механизм.
• Отпускают лист до укладки. Сброс вакуума возможен только после того, как груз устойчиво опирается на подготовленную поверхность.

Частые вопросы

Можно ли поднимать лист с защитной плёнкой?

Только если производители листа и захвата допускают такой контакт и подтверждена надёжность удержания. Прочность прилипания плёнки к листу может ограничивать безопасный подъём.

Подойдёт ли один захват для листов разной длины?

Иногда да: переставляемые присоски и удлинители позволяют менять компоновку. Каждый формат должен соответствовать допустимой схеме и грузоподъёмности выбранного устройства.

Можно ли поднимать сразу несколько листов?

Обычный захват рассчитан на удержание поверхностного листа. Подъём пакета допускается лишь при специально предусмотренной технологии и оборудовании, учитывающем сцепление и удержание всех листов.

Что делать при сигнале о падении вакуума?

Действовать по инструкции к конкретному захвату: прекратить перемещение, исключить нахождение людей в опасной зоне и при возможности безопасно опустить груз. Не продолжать рабочий цикл до выяснения причины.

Для подбора оборудования понадобятся материал листа, толщина, минимальные и максимальные размеры, масса, описание поверхности, интенсивность работы и доступное питание. Под эти данные можно выбрать исполнение в каталоге Vacujet или запросить расчёт конфигурации у производителя.
