Вакуумный подъёмник (его также называют вакуумным захватом, вакуумной траверсой или вакуумным подъёмным устройством) — это навесное оборудование, которое крепится под крюк грузоподъёмной техники и переносит грузы с помощью присосок. Самостоятельно поднимать груз он не умеет: нужен кран, манипулятор, погрузчик или другой подъёмный механизм.

Принцип работы прост: вакуумный насос откачивает воздух из пространства между присосками и поверхностью материала. Внутри образуется разряжение, и наружное атмосферное давление прижимает груз к присоскам. Чем больше площадь присосок и глубже разряжение, тем выше усилие удержания.

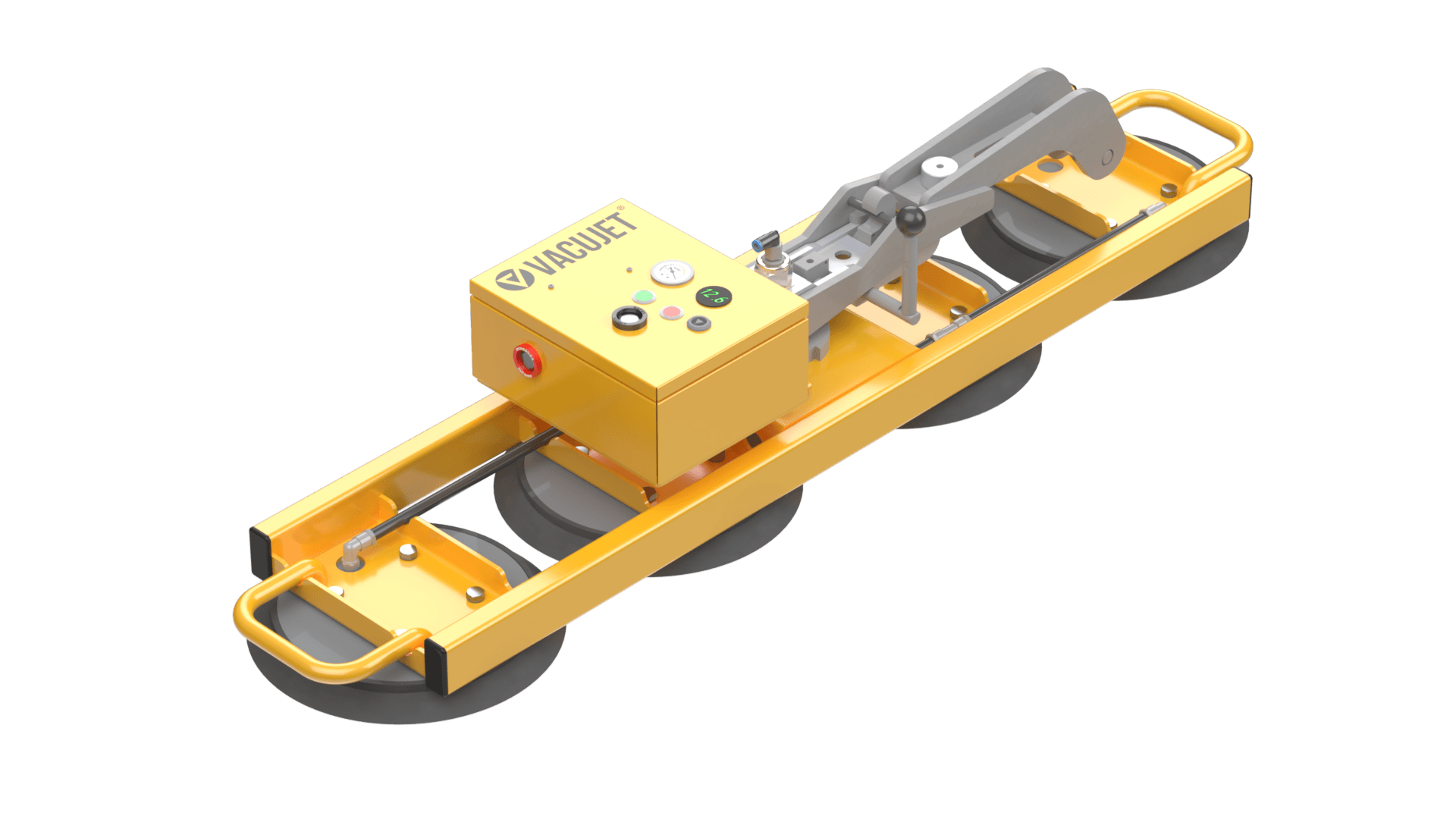

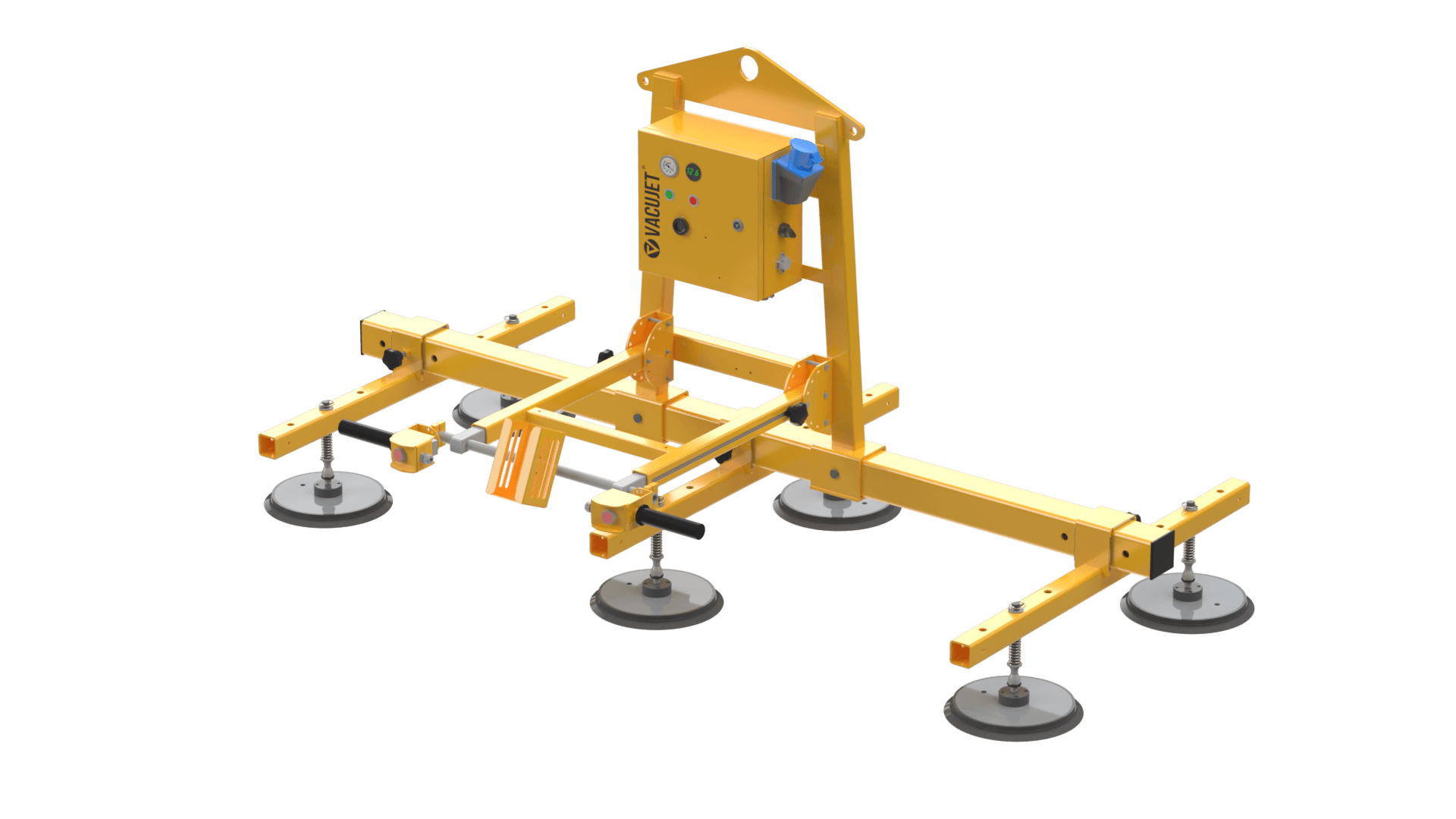

Конструктивно устройство состоит из двух частей:

• несущая рама с одной или несколькими присосками — она принимает вес груза;
• вакуумный контур — насос (пневматический или электрический), вакуумные присоски, вакуумный ресивер, обратные клапаны, шланги, распределители, вакуумметр и датчики с сигнализацией.

С таким оборудованием переносят стекло, сэндвич-панели, листовой металл, каменные плиты, ПВХ и древесные материалы — без ручного труда и без повреждений поверхности.

Подбор начинается с эксплуатационных требований: важно понять, какой груз и в каких условиях вы перемещаете. ООО «Дельта» выпускает вакуумные захваты под большинство погрузочно-разгрузочных задач, а для нестандартных условий технический отдел может изготовить оборудование на заказ или разработать индивидуальный проект.

Чтобы точно подобрать модель, ответьте на несколько вопросов:

• что за материал нужно поднимать;
• каковы минимальные и максимальные габариты груза;
• какой максимальный вес предстоит перемещать;
• к какому подъёмному механизму будет крепиться захват — кран (консольный, мостовой, автомобильный), погрузчик, экскаватор или манипулятор;
• какое питание доступно на месте: электросеть, сжатый воздух от компрессора или нужна автономная модель с аккумулятором;
• как должен двигаться груз: нужен ли наклон и поворот, ручной или механический;
• есть ли ограничения по свободному пространству и порядку загрузки.

Если отправить эти данные вместе с заявкой на расчёт, специалисты подберут подходящую модель или предложат решение под заказ.

Основное правило: вакуумные подъёмники рассчитаны на плоские, гладкие и непористые материалы. Для рельефных, изогнутых или пористых поверхностей присоски и схему захвата подбирают отдельно — такие решения у производителя тоже есть.

В каталоге представлены подъёмники для:

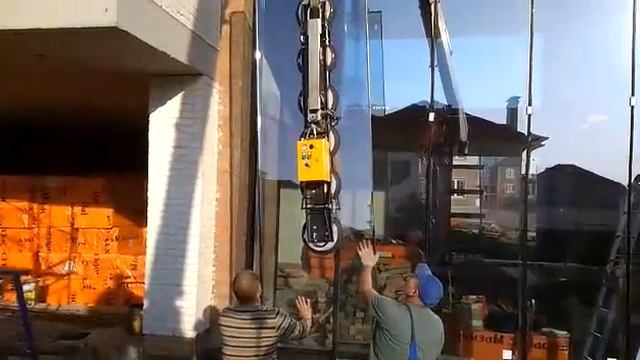

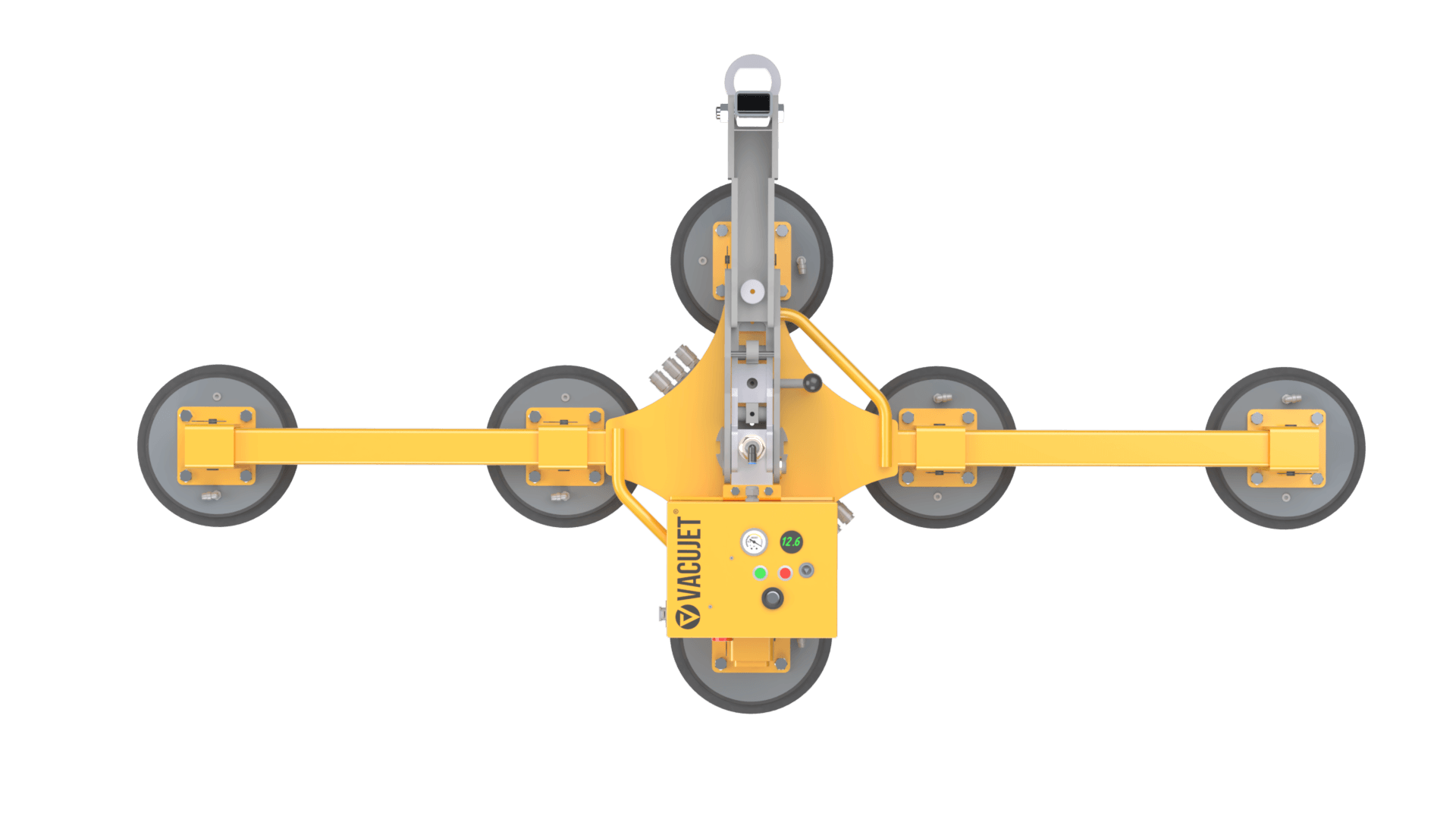

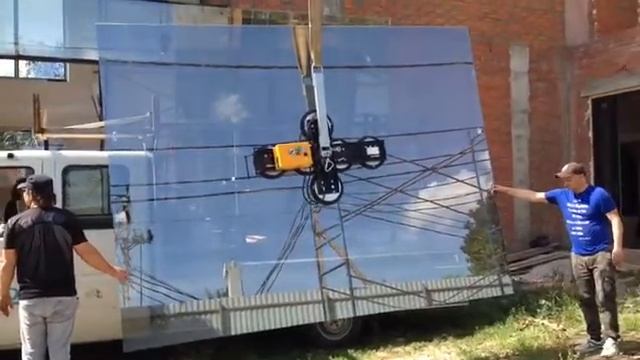

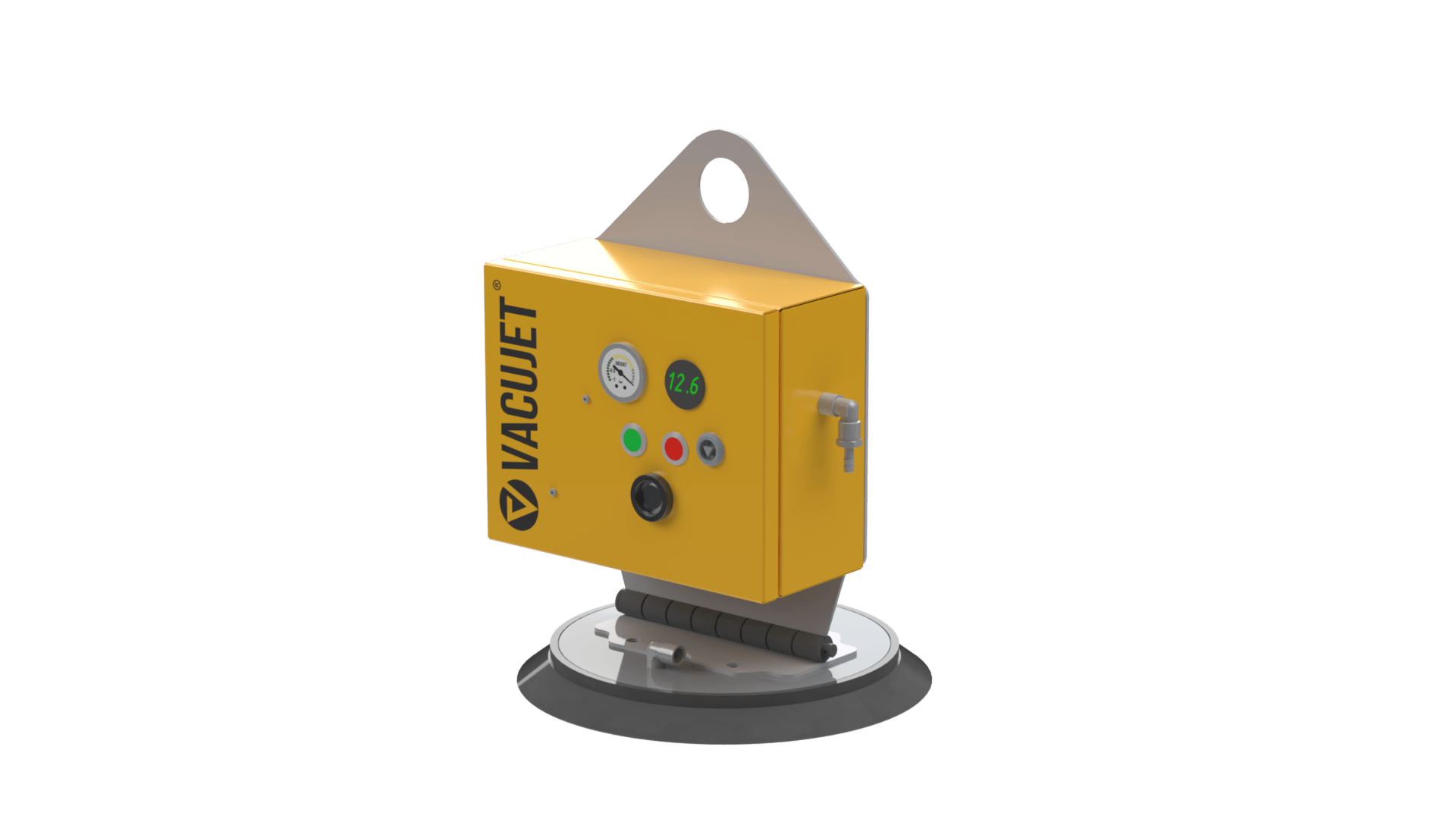

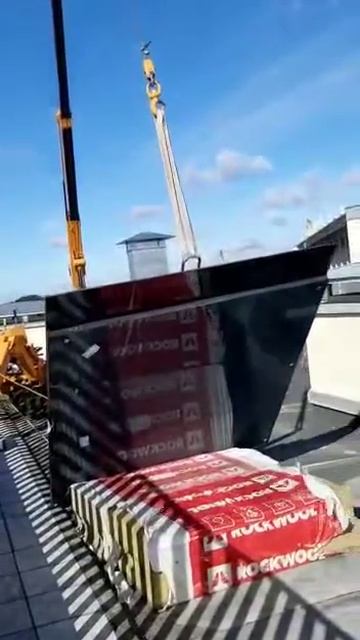

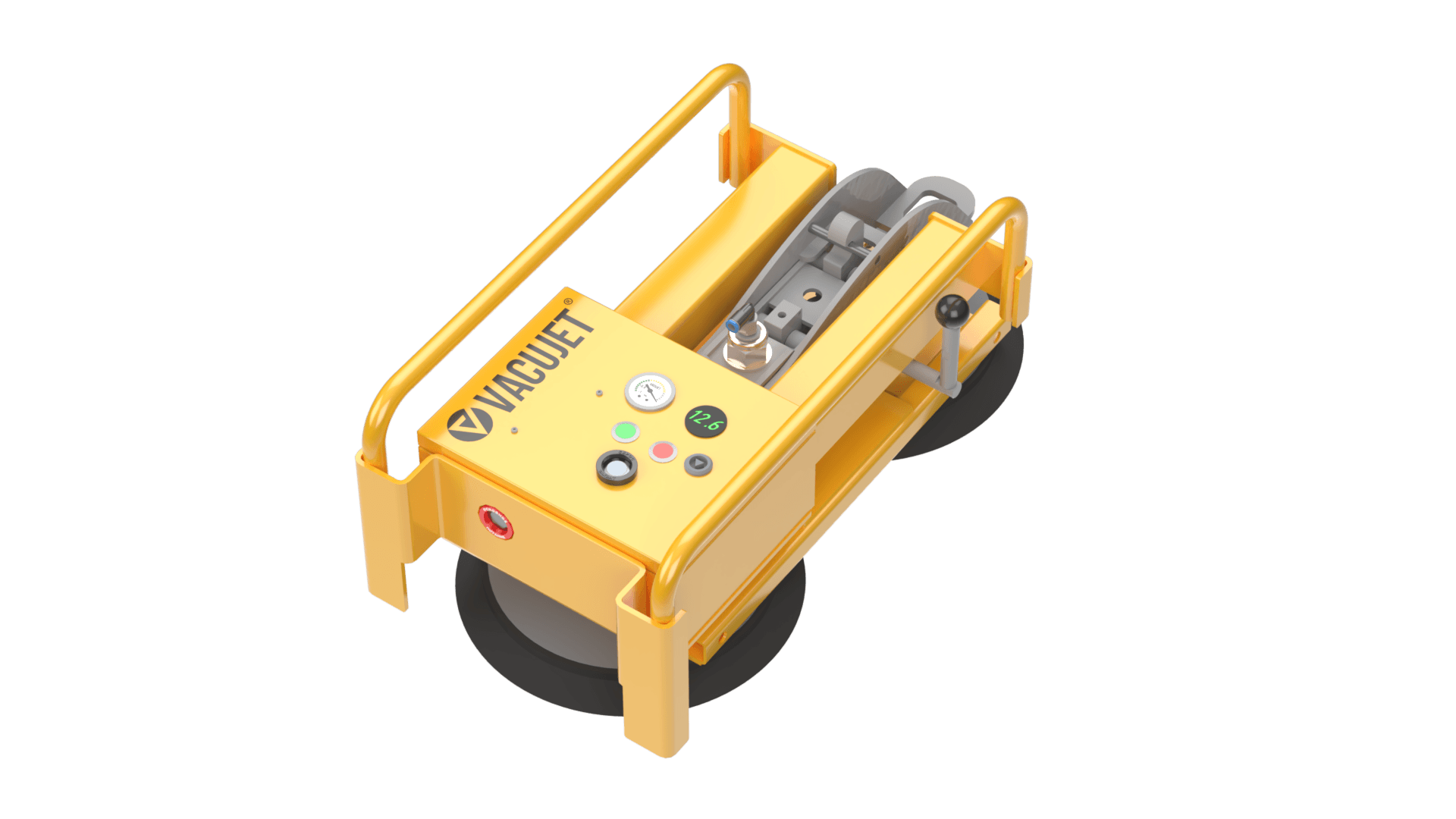

• стекла — плоского и гнутого, стеклопакетов, оконных и дверных конструкций;

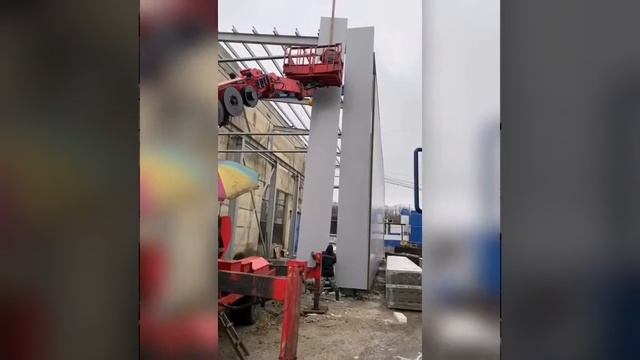

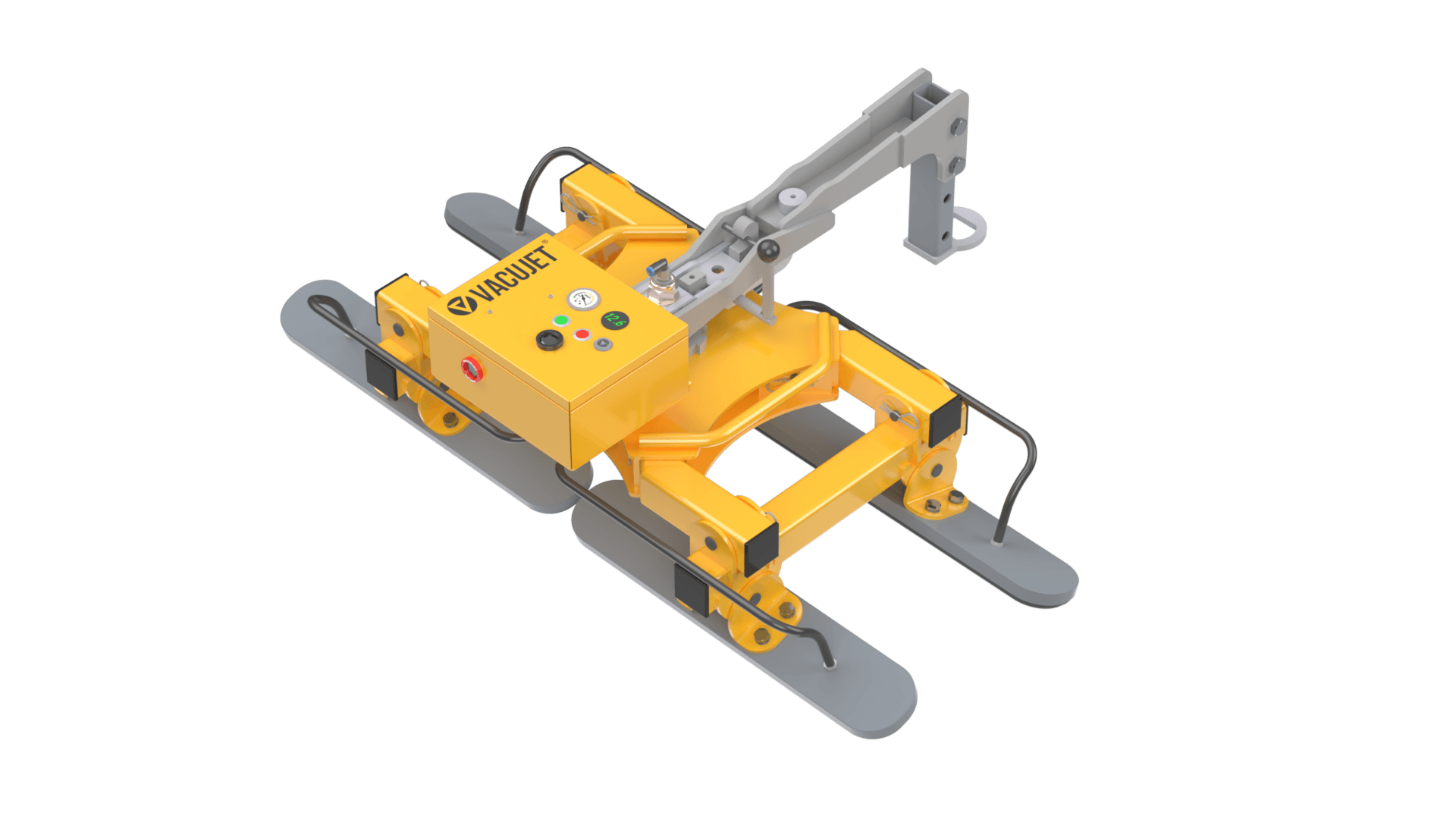

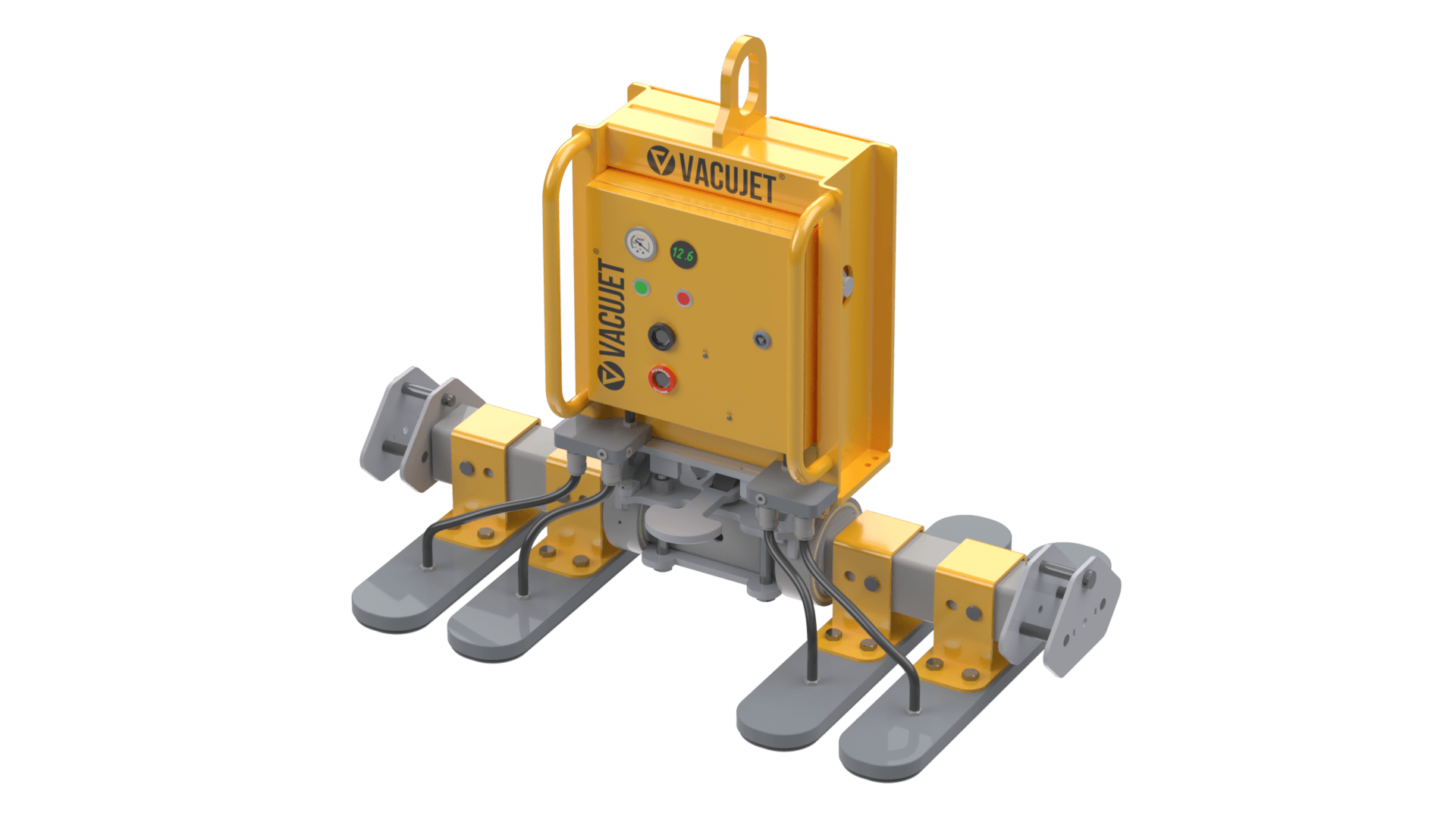

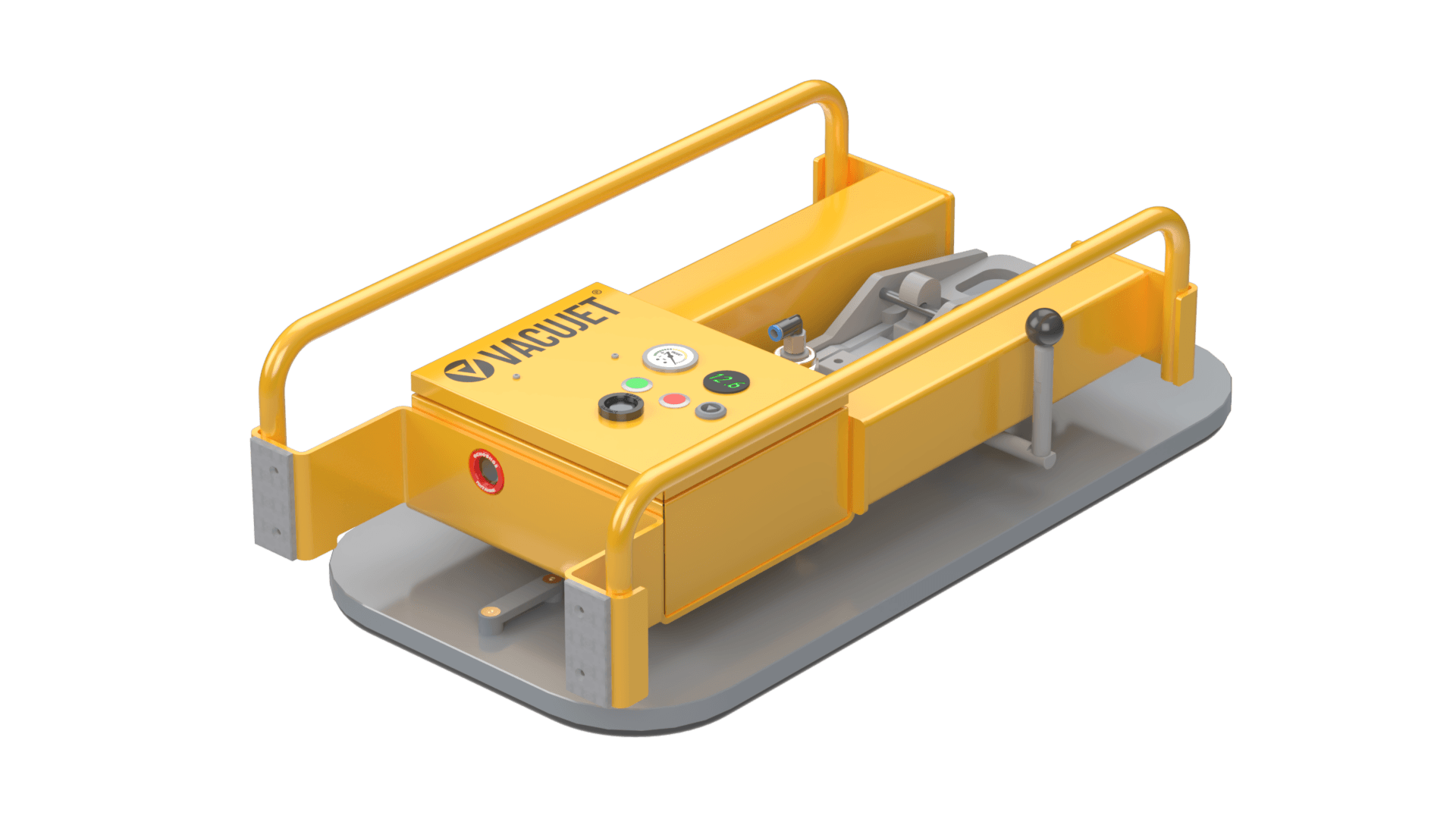

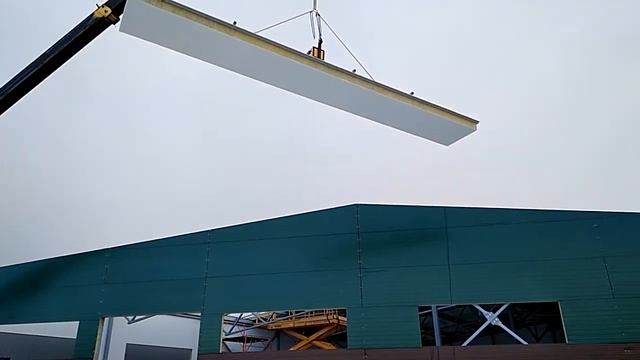

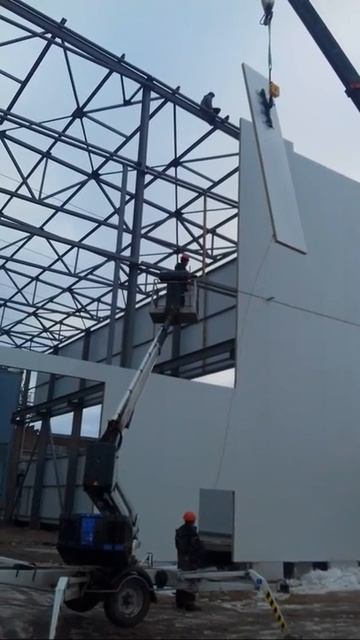

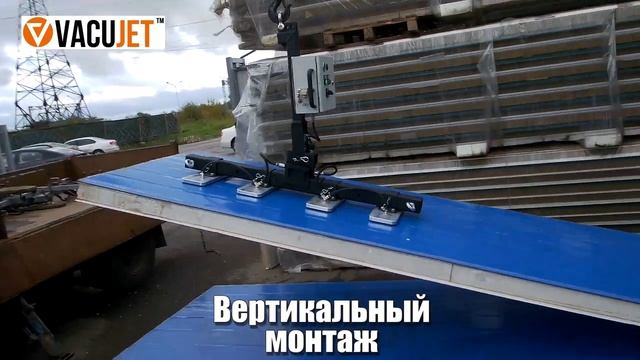

• сэндвич-панелей — стеновых и кровельных, в том числе с профилированной поверхностью;
• листового металла — стали, нержавеющей стали, алюминия и других металлов;
• камня и керамики — мрамора, гранита, керамогранита, бетонных и тротуарных плит;
• пластиков и полимеров — ПВХ, оргстекла, поликарбоната;

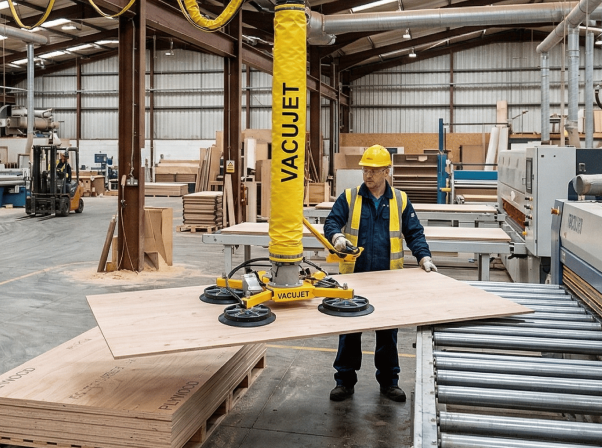

• древесных материалов — плит, фанеры, панелей, дверей и досок.

Грузоподъёмность определяется двумя факторами: суммарной площадью и количеством присосок и несущей способностью рамы. Поэтому одну и ту же модель можно адаптировать под разные задачи, меняя конфигурацию присосок.

Линейка охватывает грузы от нескольких десятков килограммов до нескольких тонн. Ориентиры по задачам:

• монтаж сэндвич-панелей — до 600 кг;
• перемещение листового металла — до 2000 кг;
• каменные плиты и слэбы — до 3000 кг.

Если нужна другая грузоподъёмность, производитель проектирует и изготавливает подъёмники на заказ под конкретный проект.

Вакуумный подъёмник повышает эффективность и безопасность работ и снижает затраты — и в цеху, и на монтаже.

• Скорость. Материал перемещается быстрее, чем вручную или стропами.
• Точность. Груз легко позиционируется, что особенно важно при монтаже.
• Меньше ручного труда. Операцию выполняет один оператор, а не бригада.
• Безопасность. Снижается усталость и риск травм спины и рук.
• Сохранность материала. Нет царапин, следов и деформаций — присоски не повреждают поверхность.
• Производительность. Растёт выпуск и сокращаются простои.
• Экономия. Ниже операционные расходы на каждую операцию.
• Имидж. Аккуратный и безопасный цех выглядит профессионально — это плюс в глазах клиентов и партнёров.

Безопасность заложена в конструкцию: оборудование проектируется так, чтобы исключить случайный срыв груза. Модели соответствуют Техническому регламенту Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и проходят проверку перед отправкой.

За надёжность отвечает вакуумный контур:

• вакуумный ресивер — поддерживает разряжение, если насос остановился;
• обратные клапаны — не пускают воздух к присоскам при отключении питания;
• вакуумметр с цветовой шкалой — показывает уровень вакуума и границы безопасной работы;
• датчики со звуковой и световой сигнализацией — предупреждают о падении вакуума;
• система защиты от случайного сброса груза;
• качественные шланги и комплектующие, рассчитанные на интенсивную эксплуатацию.

Для работ с повышенным риском — например, на высоте или на стройплощадке — применяются модели с дополнительными страховочными элементами, включая страховочные стропы.

Ручные присоски — инструмент для лёгких листов и плитки: их держит и переносит человек, поэтому вес ограничен его силами, а риск травм и повреждений материала выше.

Вакуумный подъёмник — это навесное оборудование: он крепится на кран или другой механизм и берёт грузы от десятков килограммов до нескольких тонн. Оператор только управляет подъёмом и отпуском, поверхность материала не царапается, а тяжёлую работу выполняет техника.

Какие бывают вакуумные подъёмники?

Модели различаются по нескольким признакам.

• По питанию: пневматические (от компрессора), электрические (от сети) и аккумуляторные (автономные).
• По назначению: для стекла, сэндвич-панелей, листового металла, камня, древесных плит и других материалов.
• По функциям: с наклоном и поворотом груза, с регулируемой рамой и перестановкой присосок, с ручным или дистанционным управлением.

Если не уверены, какая конфигурация нужна, — опишите задачу, и мы подберём вариант под ваш груз и условия работы.

Нужен вакуумный подъёмник под конкретную задачу? Пришлите материал, вес и размеры груза — подберём модель и рассчитаем комплектацию.

Механические захваты (клещевые, рычажные), стропы и траверсы берут груз за кромку, угол или боковую поверхность. Вакуумный захват работает иначе — он удерживает груз за плоскость присосками. Отсюда его преимущества.

• Поверхность остаётся целой. Нет контакта с кромкой — значит, нет царапин, задиров, вмятин и следов от строп. Это особенно важно для полированного металла, стекла, камня и ламинированных плит.
• Груз не деформируется. Усилие распределяется по площади несколькими присосками, а не сосредоточено в одной точке, поэтому листы и панели не гнутся и не прогибаются при подъёме.
• Одна модель — под разные форматы. Присоски переставляются по раме под размер листа, тогда как механический захват чаще нужно перенастраивать или менять под другой груз.
• Быстрее и проще. Не нужно стропить груз и выверять захват за кромку: оператор подвёл присоски к плоскости, включил захват — и можно поднимать.
• Точное позиционирование. захватдерживается по всей плоскости, поэтому его проще подвести к месту установки — это ценно при монтаже стекла, панелей и плит.
• Безопаснее. Ниже риск соскальзывания и повреждений, а часть моделей дополнительно оснащена автооткачкой при падении вакуума и страховочными стропами.

Есть и ограничение, о котором стоит знать: вакуумный захват надёжно работает на гладких и непористых поверхностях. Для сильно рельефных или пористых материалов присоски и схему захвата подбирают отдельно. Поэтому выбор зависит от материала: если у груза есть гладкая поверхность, вакуумный захват почти всегда быстрее и бережнее.

Есть и ограничение, о котором стоит знать: вакуумный захват надёжно работает на гладких и непористых поверхностях. Для сильно рельефных или пористых материалов присоски и схему захвата подбирают отдельно, а для грузов без ровной плоскости — ящиков, бочек, штучных деталей — подходит как раз механический захват. Поэтому выбор зависит от материала: если у груза есть гладкая поверхность, вакуумный захват почти всегда быстрее и бережнее.

Отдельный разбор этого выбора — в статье Струбцина или вакуумный захват для сэндвич-панелей: что выбрать для монтажа.

Полезные материалы по теме: Монтаж стеновых сэндвич-панелей вакуумным захватом: пошаговая технология и Размеры и вес сэндвич-панелей: как длина и толщина влияют на подъём.
