Как рассчитать массу стекла и стеклопакета
Как рассчитать массу стекла перед перемещением? Умножьте площадь в м² на толщину в мм и на 2,5. Для стеклопакета сложите толщины всех стёкол без воздушных камер. Калькулятор ниже выполнит расчёт по вашим размерам; формулы и примеры помогут проверить результат.
Такой расчёт помогает предварительно оценить массу груза перед перемещением. Полную массу готового стеклопакета уточняют у изготовителя: кроме стёкол, в нём есть дистанционная рамка, герметики и другие компоненты.
Масса листового стекла
Площадь в м² × толщина в мм × 2,5. Формула для обычного флоат-стекла без дополнительных слоёв.
Стёкла в стеклопакете
Складываем толщины стёкол. Массу рамки и герметиков учитываем отдельно от результата.
Калькулятор массы стекла
Введите длину и ширину в миллиметрах. Толщины стёкол перечислите через плюс: 8 для листа, 4+4 для однокамерного пакета. Укажите количество одинаковых изделий. Для пакета 4–16–4 в поле толщины нужно внести 4+4: камеру 16 мм вводить не нужно.
Без добавки результат показывает только массу стёкол. Если изготовитель сообщил массу рамки, герметиков и других компонентов, внесите её в поле дополнительной массы на одно изделие. Для триплекса или стёкол разной площади используйте расчёт по слоям, описанный ниже.

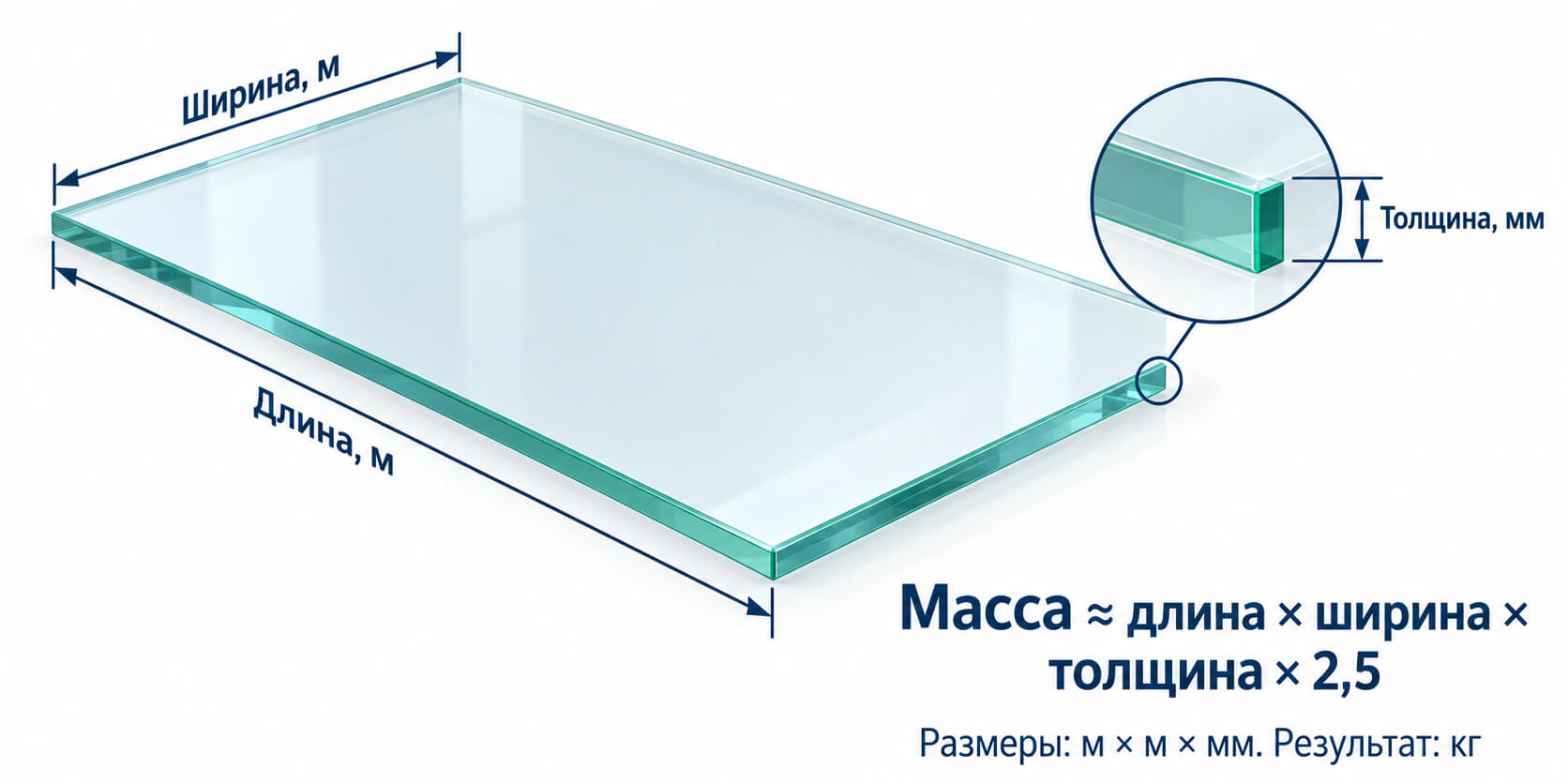

Формула массы листового стекла
Основа расчёта — масса равна объёму, умноженному на плотность: m = ρ × V. Для обычного силикатного флоат-стекла принимают плотность около 2500 кг/м³. Поэтому квадратный метр стекла толщиной 1 мм имеет массу примерно 2,5 кг.
m ≈ a × b × t × 2,5
- m — масса стекла, кг;
- a и b — длина и ширина листа, м;
- t — толщина стекла, мм.
Если площадь уже известна, формула короче: m ≈ S × t × 2,5, где S — площадь в м². Коэффициент 2,5 здесь учитывает перевод толщины из миллиметров в метры.
Если все размеры указаны в миллиметрах: m ≈ A × B × t × 0,0000025. Не смешивайте два варианта: в первой формуле длина и ширина в метрах, во второй — в миллиметрах.
Для непрямоугольной детали используют её фактическую площадь по чертежу. Оценка зависит от принятой плотности, номинальной толщины и размеров изделия.
Сколько весит 1 м² стекла: таблица по толщине
Значения рассчитаны по формуле t × 2,5 для монолитного флоат-стекла. Чтобы получить массу листа, умножьте значение из правой колонки на его площадь.
| Толщина, мм | Масса 1 м², кг |
|---|---|
| 3 | 7,5 |
| 4 | 10 |
| 5 | 12,5 |
| 6 | 15 |
| 8 | 20 |
| 10 | 25 |
| 12 | 30 |
| 15 | 37,5 |
| 19 | 47,5 |
Пример: масса стекла 2000 × 1500 × 8 мм
- Переводим длину и ширину в метры: 2 и 1,5 м.
- Находим площадь: 2 × 1,5 = 3 м².
- Подставляем толщину 8 мм: 3 × 8 × 2,5 = 60 кг.
Расчётная масса одного листа — около 60 кг. Десять таких листов — около 600 кг без упаковки и транспортной пирамиды. Для подъёма одного листа и перевозки всей партии нужны разные исходные массы.
Как рассчитать массу стеклопакета

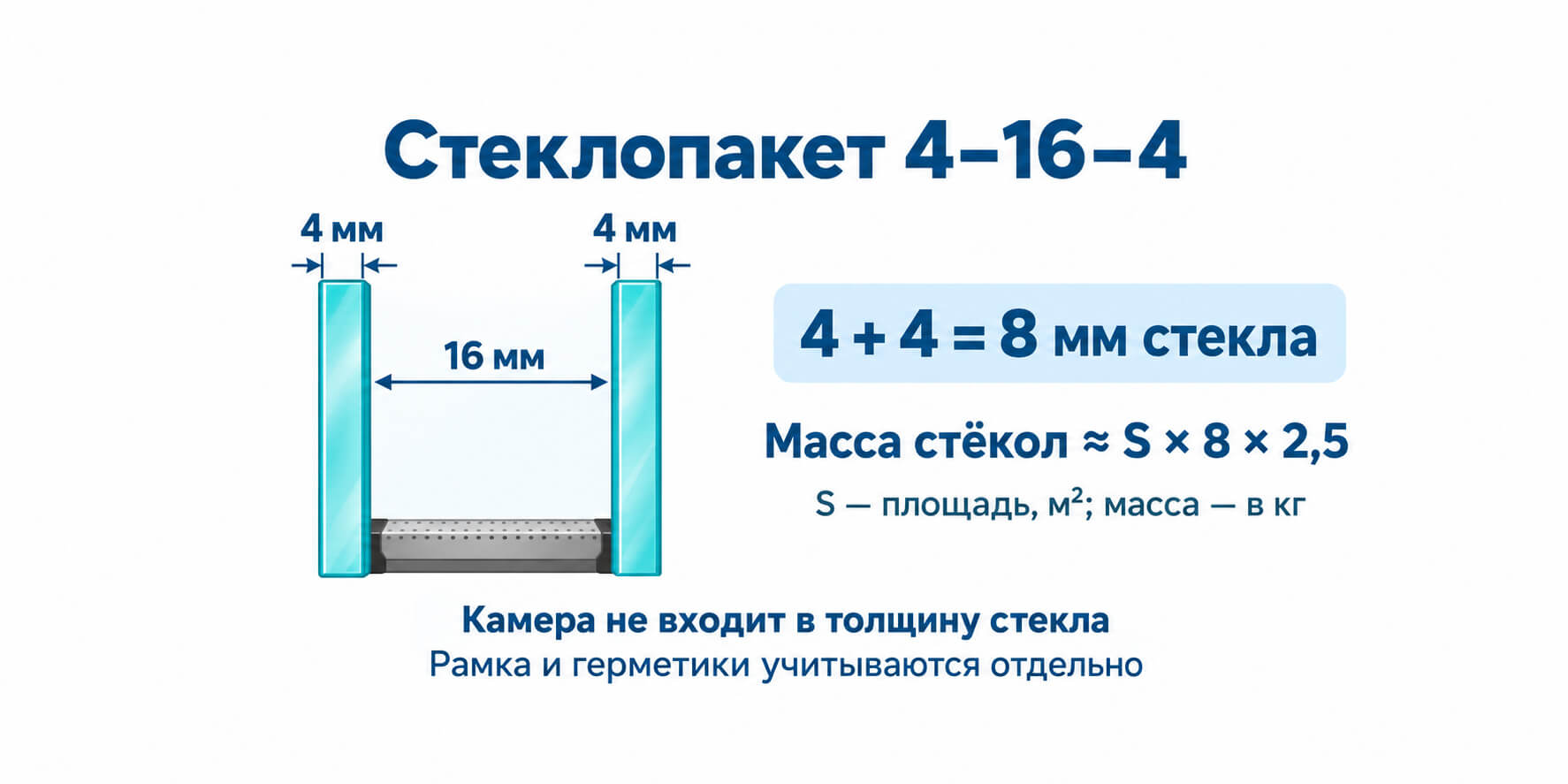

В стеклопакете несколько стёкол разделены герметичными камерами. В записи 4–16–4 крайние числа обозначают два стекла толщиной по 4 мм, среднее — камеру шириной 16 мм. Общая толщина пакета равна 24 мм, но суммарная толщина стекла — только 8 мм.
Масса стёкол ≈ S × (t₁ + t₂ + … + tₙ) × 2,5
S — площадь в м², t₁…tₙ — толщины отдельных монолитных стёкол в мм. Формула применима, когда их площади одинаковы.
Однокамерный стеклопакет 4–16–4
Для размера 1200 × 1500 мм площадь составляет 1,2 × 1,5 = 1,8 м². Складываем толщины двух стёкол: 4 + 4 = 8 мм. Их масса: 1,8 × 8 × 2,5 = 36 кг.
Это масса стёкол, а не всего готового стеклопакета. Если подставить в формулу общую толщину 24 мм, получится 108 кг — ошибка из-за того, что камеру посчитали как сплошное стекло.
Двухкамерный стеклопакет 4–10–4–10–4
В нём три стекла и две камеры. При тех же размерах 1200 × 1500 мм масса стёкол составит 1,8 × (4 + 4 + 4) × 2,5 = 54 кг. Общая толщина пакета 32 мм в этот расчёт не подставляется.
Стёкла разной толщины
Для пакета 6–16–4 размером 2000 × 1500 мм получаем 3 × (6 + 4) × 2,5 = 75 кг стекла. Если стёкла имеют разные площади, например у ступенчатого пакета, каждое считают отдельно: m ≈ 2,5 × (S₁t₁ + S₂t₂ + … + Sₙtₙ).
Что добавить для полной массы изделия
Полная масса стеклопакета складывается из массы стёкол, дистанционных рамок, осушителя, герметиков, газа в камерах и дополнительных элементов, если они предусмотрены конструкцией. Удельную массу рамок и расход герметика берут из данных изготовителя. Единой добавки в килограммах или процентах для всех пакетов нет.
Если поднимают окно в сборе, отдельно учитывают профиль, створку и фурнитуру. Если перевозят изделие на пирамиде — также массу пирамиды и упаковки. Формула для стёкол не определяет массу всей этой конструкции.
Как учитывать закалённое стекло и триплекс
Для предварительного расчёта закалённого монолитного стекла той же толщины и площади используют тот же коэффициент 2,5. Закалка не даёт оснований уменьшать расчётную массу.
Триплекс считают по слоям: отдельно все стёкла, отдельно полимерные прослойки. У стекла и полимера разная плотность, поэтому полную толщину триплекса нельзя автоматически умножать на 2,5.
Например, при составе 4 мм стекла + 0,76 мм полимерной прослойки + 4 мм стекла масса только стеклянных слоёв равна 20 кг/м². Для детали площадью 1,8 м² это 36 кг плюс масса прослойки.
Массу прослойки рассчитывают как m = S × δ × ρ / 1000, где S — площадь в м², δ — толщина полимера в мм, ρ — его плотность в кг/м³ по техническим данным поставщика. Если триплекс входит в стеклопакет, его слои учитывают так же, а затем добавляют остальные компоненты пакета.
Ошибки при расчёте массы стекла
- Перепутать метры и миллиметры. Для формулы с коэффициентом 2,5 длина и ширина должны быть в метрах, толщина — в миллиметрах.
- Взять размер оконного проёма. Нужны размеры самого стекла или каждого стеклянного слоя по документации.
- Включить камеры в толщину стекла. В пакете 4–16–4 складывают 4 + 4, а не 4 + 16 + 4.
- Назвать массу стёкол массой окна. У рамки, герметиков, профиля и фурнитуры есть собственная масса.
- Выбрать подъёмное оборудование только по килограммам. Размеры, положение груза и условия удержания тоже влияют на возможность подъёма.
Какие данные подготовить перед подъёмом
Расчёт по геометрии — первый ориентир. Перед подбором оборудования подтвердите массу готового изделия по документации изготовителя или взвешиванием. Передайте габариты, состав пакета, положение при перемещении и сведения о поверхности для присосок.
Для подъёмного механизма учитывают также собственную массу захвата и другой подвешенной оснастки. Допустимую нагрузку проверяют для фактических условий работы и конкретной конфигурации оборудования по его документации. Универсальный процент запаса не заменяет эту проверку.
Частые вопросы
Сколько весит стекло толщиной 4 мм?
Около 10 кг на 1 м² для обычного монолитного флоат-стекла. Лист 1 × 2 м будет иметь расчётную массу около 20 кг.
Можно ли узнать массу стеклопакета только по общей толщине?
Нет. Нужны размеры и состав: количество стёкол, толщина каждого, наличие триплекса. Одинаковая общая толщина не означает одинаковую массу.
Сколько весит 1 м² двухкамерного стеклопакета?
При трёх стёклах по 4 мм масса стеклянной части — около 30 кг/м². К ней добавляют массу остальных компонентов. Для другого состава результат нужно пересчитать.
Подходит ли коэффициент 2,5 для оргстекла?
Нет. Оргстекло — другой материал. Его массу считают через объём и плотность конкретного материала по данным поставщика.
Достаточно ли расчётной массы для выбора захвата?
Нет. Нужны подтверждённая масса готового груза, его размеры, состояние поверхности и условия перемещения. Допустимость работы проверяют по документации оборудования.
От расчёта к перемещению
Калькулятор сокращает арифметику, но результат нужно соотнести с составом груза. Для листа считают стекло, для пакета добавляют остальные компоненты, для окна — профиль и фурнитуру. Операции подачи к линии и позиционирования описаны в разделе оборудования для стеклообработки.
