Вакуумный захват Vacujet A350-4PL
Описание

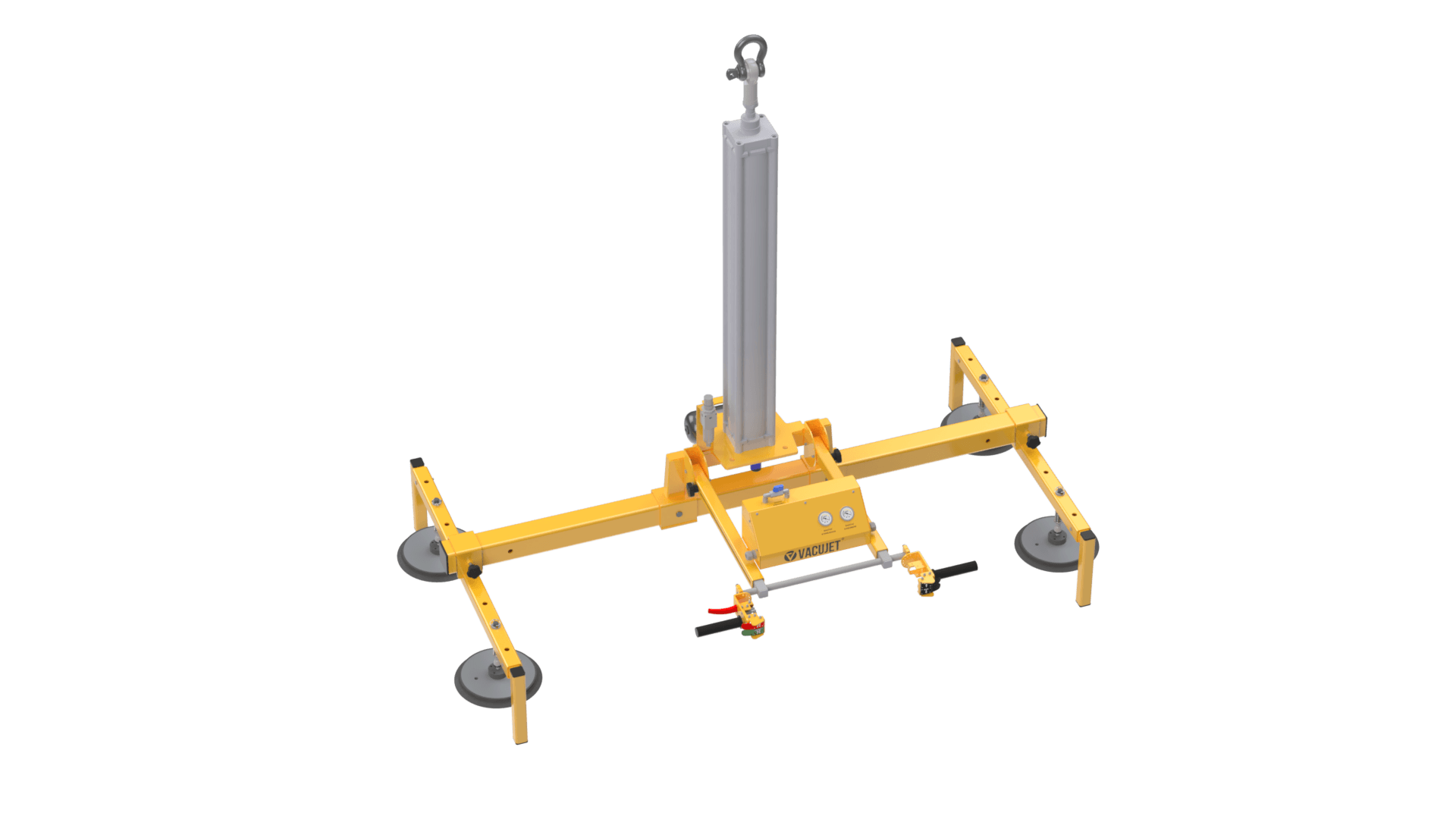

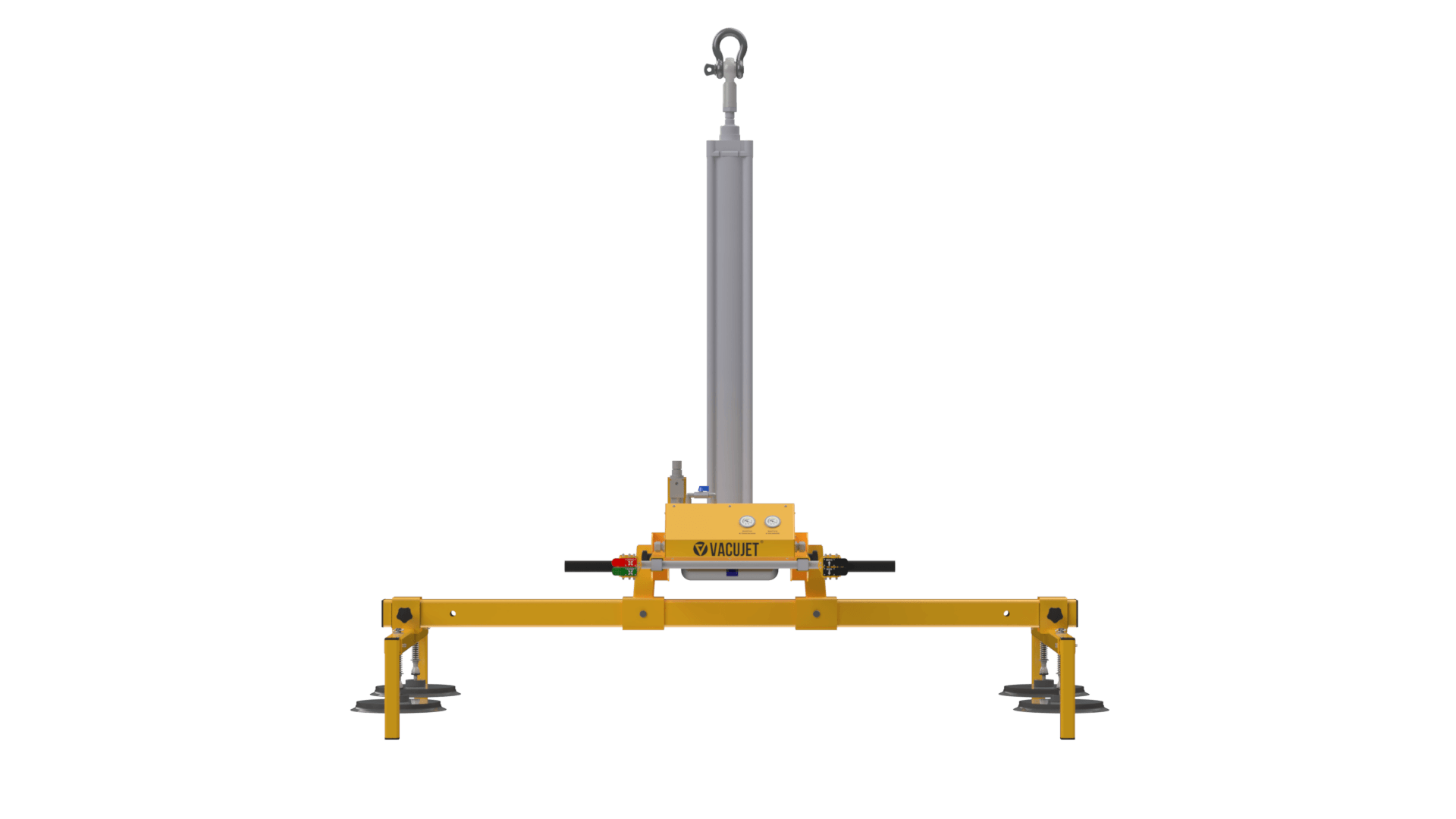

Вакуумный захват Vacujet A350-4PL — пневматическая модель для листового металла до 350 кг с цилиндром подъёма. Вакуум создаёт эжектор от цеховой пневмосети 6–8 бар, а цилиндр с ходом 1000 мм поднимает и опускает лист относительно подвеса крана.
Зачем нужен ход по высоте: выставить лист по уровню станка или стеллажа можно, не двигая кран. Оператор работает клавишами и точнее попадает в нужную отметку. Перенос при этом остаётся горизонтальным: наклона и поворота у модели нет.
- груз до 350 кг, четыре присоски диаметром 270 мм;
- пневмоцилиндр подъёма с ходом 1000 мм;
- перенос листа только в горизонтальном положении;

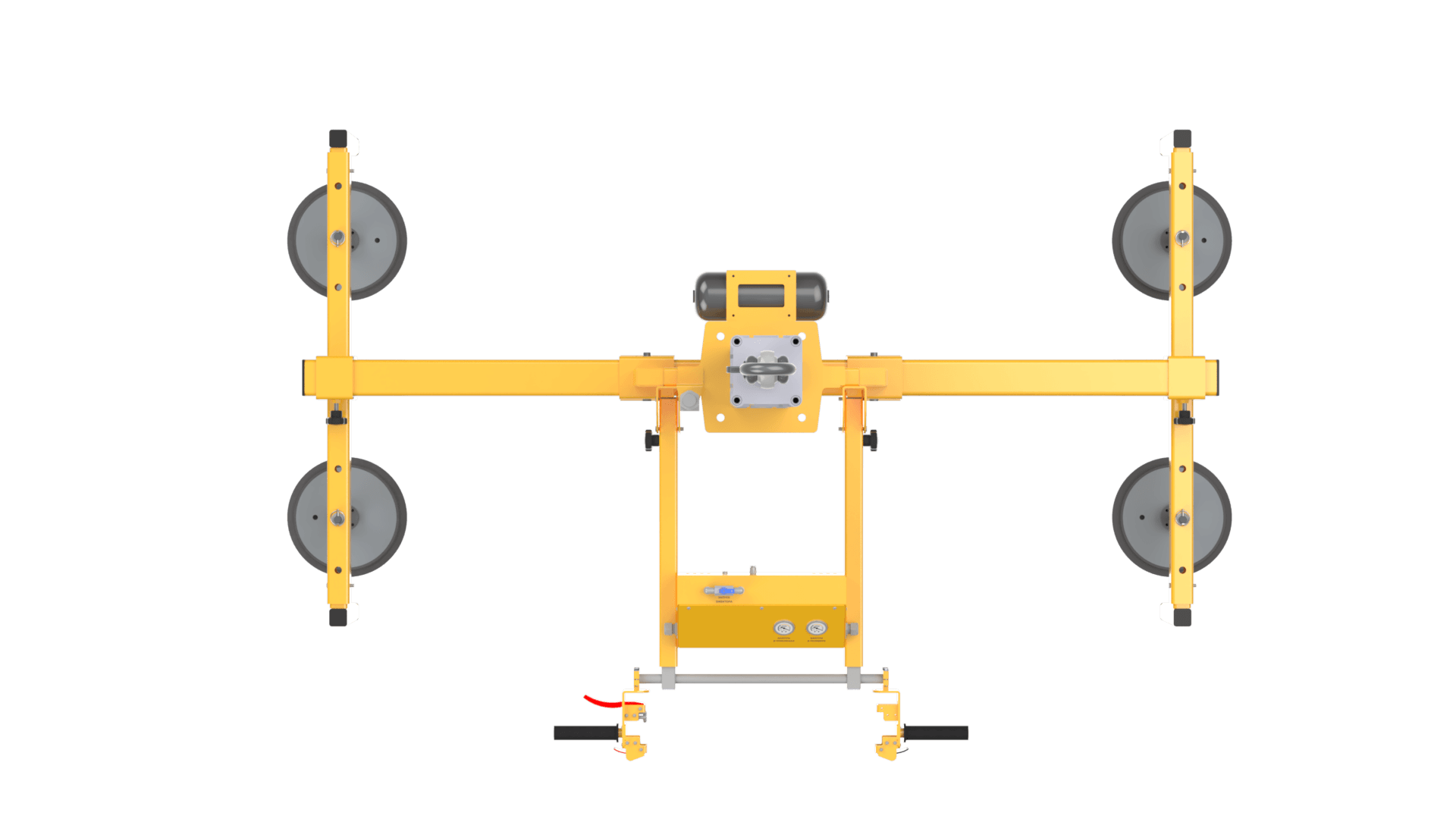

- присоски переставляются по готовым отверстиям под габариты груза;
- захват укомплектован парковочными ножками;
- крепление поперечных труб свободное, регулируется затяжкой барашка;

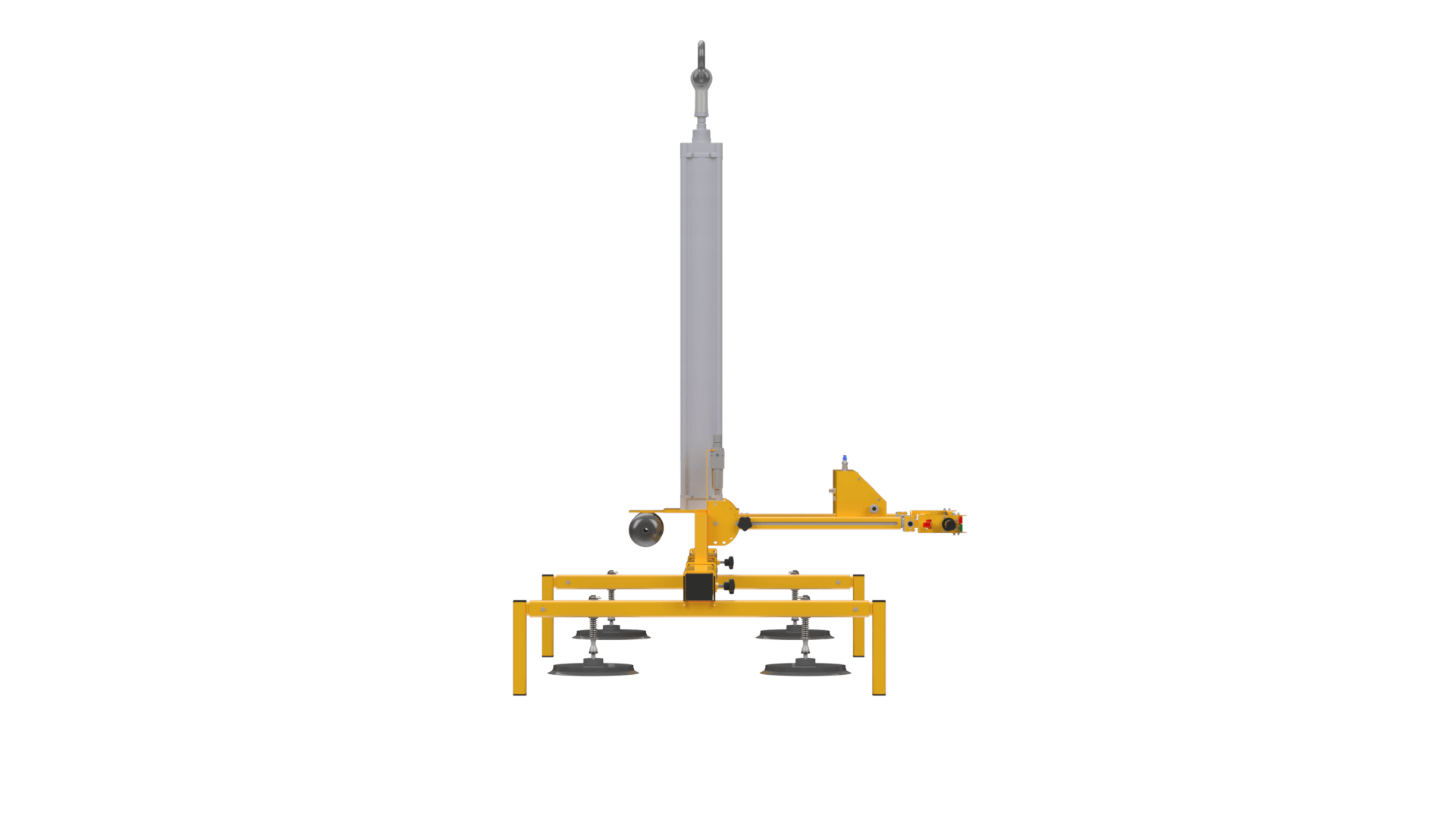

- ручка с наклоном до 90° относительно центральной рамы, телескопическая — выдвигается на 450 мм (от 730 до 1180 мм от центральной рамы);
- вакуум: эжектор с отключаемой подачей воздуха.
Где применяется. Участки, где лист нужно подать на заданную высоту: раскрой, гибочный станок, съём деталей, укладка в штабель и на стеллажи. Там, где раньше высоту подгоняли краном, достаточно поднять или опустить лист цилиндром.
Как крепятся присоски. Каждая присоска соединена с плунжером шарниром, поэтому она встаёт по плоскости груза. Это заметно там, где поверхность неровная: у пачки стальных листов по краям бывает свес, и жёсткое крепление не прижалось бы. Поперечные трубы держатся на свободном креплении с затяжкой барашком, а присоски переставляют ближе или дальше от центра — по готовым отверстиям под нужный габарит.

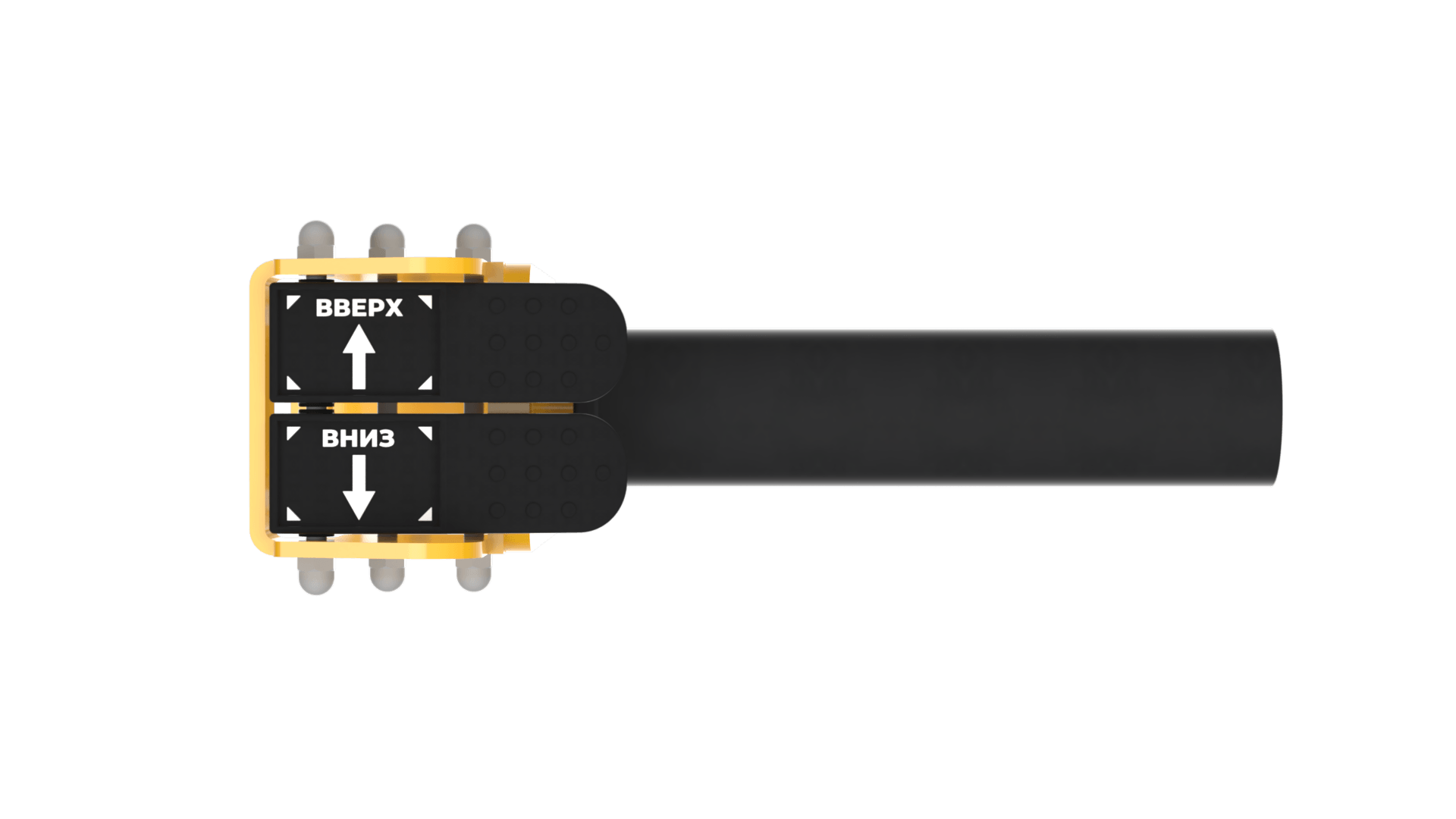

Безопасность. Обратный клапан и вакуумный ресивер не дают грузу оторваться при падении давления, вакуумный фильтр и магистральный пневматический фильтр защищают систему от пыли. Отсечные клапаны позволяют отключить часть присосок. Рабочая температура — от −15 до +40 °C; управление — клавишами на ручке, без пульта.
Когда выгоден цилиндр: если лист часто подают на разную высоту — к станку, на стеллаж, в штабель — вертикальный ход экономит движения крана и время смены.
Захват Vacujet A350-4PL производит компания ООО «Дельта» в Санкт-Петербурге; поставка — по всей России.
