Вакуумные захваты для металлообработки
Металлообработка - это участки, где лист металла нужно быстро подать на станок и передать на следующую операцию. Вакуумный захват для листового металла и траверсы Vacujet заменяют ручной труд и стропы: присоски берут лист за плоскость, поэтому поверхность остаётся без царапин и вмятин, а лист не гнётся. Линейка рассчитана на листы массой от 350 до 2000 кг: присоски двигаются по раме под формат, удлинители позволяют работать с листами до 6 метров. Питание - сеть 220 В со встроенным аккумулятором: при отключении сети груз удерживается. Производитель - ООО «Дельта», Санкт-Петербург.
Без царапин и вмятин
Присоски держат лист за плоскость — поверхность остаётся чистой, брака меньше.
Листы длиной до 6 метров
Удлинители рамы расширяют захват под длинные листы и нестандартные форматы.
Где применяется
- подача листов из пачки к лазерному и плазменному раскрою, гидроабразивной резке;
- точная подача листа к гильотине, без подъёма вручную;
- гибка, штамповка и прессы — перенос заготовок к рабочему месту;
- сварка и сборка металлоконструкций — укладка и позиционирование листов;
- подъём листового металла и укладка в штабель;
- линии обработки поверхности — подача листов к покраске и подготовке;
- склад металла и заготовительный участок — разгрузка, штабелирование, комплектация;
- производство воздуховодов, профиля и деталей из нержавеющей стали и алюминия.
Какое оборудование подходит

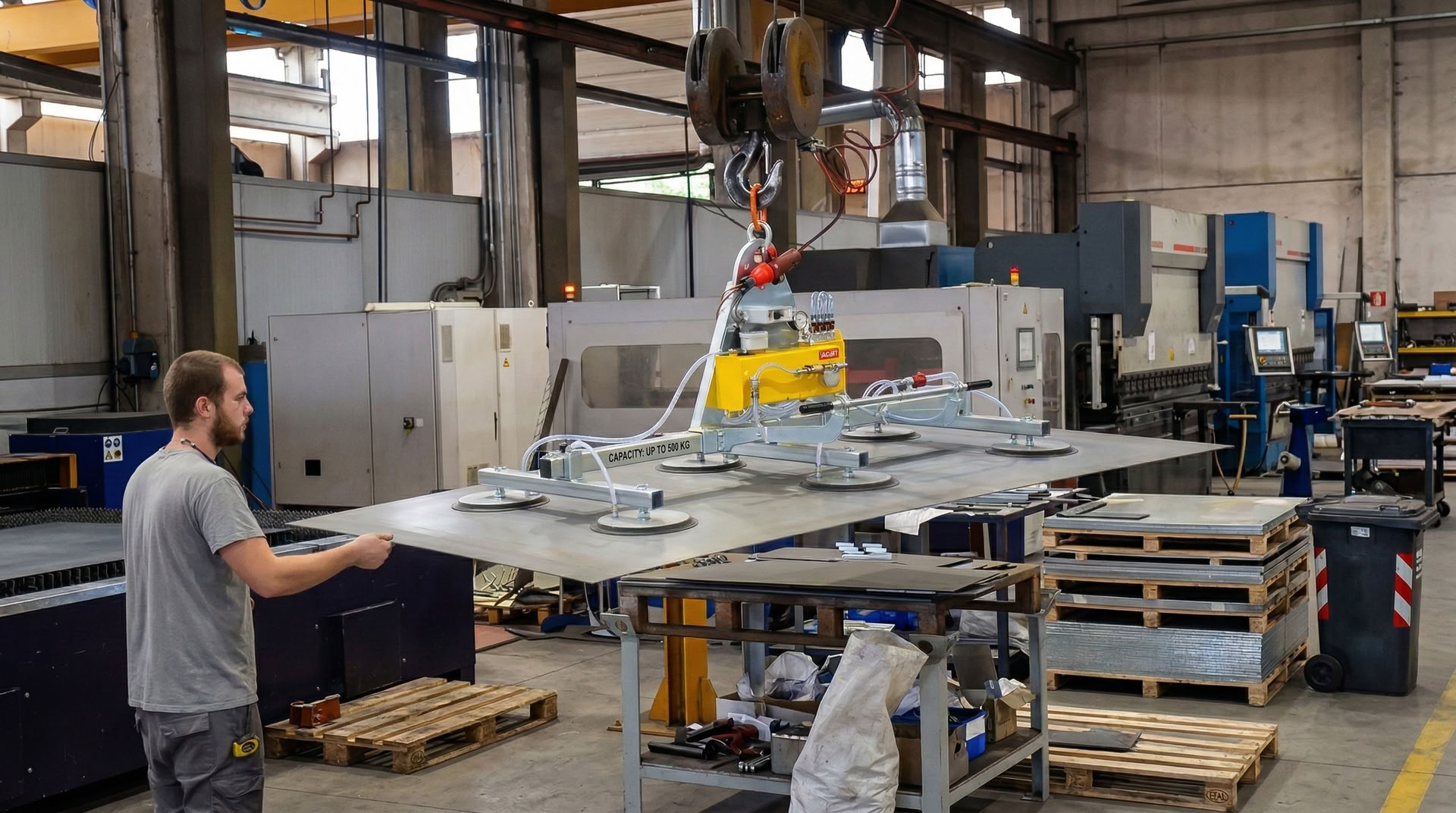

Горизонтальный подъём листа выполняет линейка вакуумных захватов и траверс: присоски удерживают лист за плоскость, поэтому следов от строп нет и металл не гнётся.
Модели различаются грузоподъёмностью и числом присосок. A350-4E берёт листы массой 350 кг, A1000-8E — 1000 кг, A2000-14E — 2000 кг.
Присоски диаметром 270 мм двигаются по раме в двух направлениях и подстраиваются под формат листа. Докупаемые кронштейны и удлинители рамы увеличивают грузоподъёмность, поэтому линейка работает с листами длиной 6 метров. Присоски распределяют нагрузку по площади, и металл поднимается без деформации.
Питание и безопасность
Захваты серии A питаются от сети 220 В и имеют встроенный аккумулятор, который удерживает груз при отключении сети. Автооткачка поддерживает уровень вакуума, обратные клапаны удерживают груз, а фильтрация и влагоотделение защищают насос от цеховой пыли.
Кнопки управления стоят на рукояти под большими пальцами оператора. Присасывание запускается одновременным нажатием двух кнопок, поэтому случайный запуск исключён. Сброс груза на части моделей требует удержания кнопки, а рабочий диапазон температур — от −15 до +40 °C.
Пневматические модели
Кроме электрических захватов есть пневматические модели серии A, рассчитанные на стекло и металл. Им нужен только сжатый воздух цеховой сети 6–8 бар. У части моделей цилиндры дают наклон 90°, поворот 90° и подъём с ходом 1000 мм.
Польза производству
- меньше брака: нет царапин, вмятин и следов от строп;
- меньше простоев: лист подаётся к станку быстро и без раскачивания;
- один оператор вместо бригады;
- ниже риск травм спины и рук;
- один захват закрывает несколько форматов, переналадка занимает минуты;
- предсказуемая безопасность: автооткачка при падении вакуума, обратные клапаны, страховочные элементы.
Почему Vacujet
Захваты для листового металла производит ООО «Дельта» в Санкт-Петербурге. Оборудование выпускают по техническим условиям предприятия, а доставка идёт во все регионы России.
