Вакуумный захват Vacujet A1000-8PL
Описание

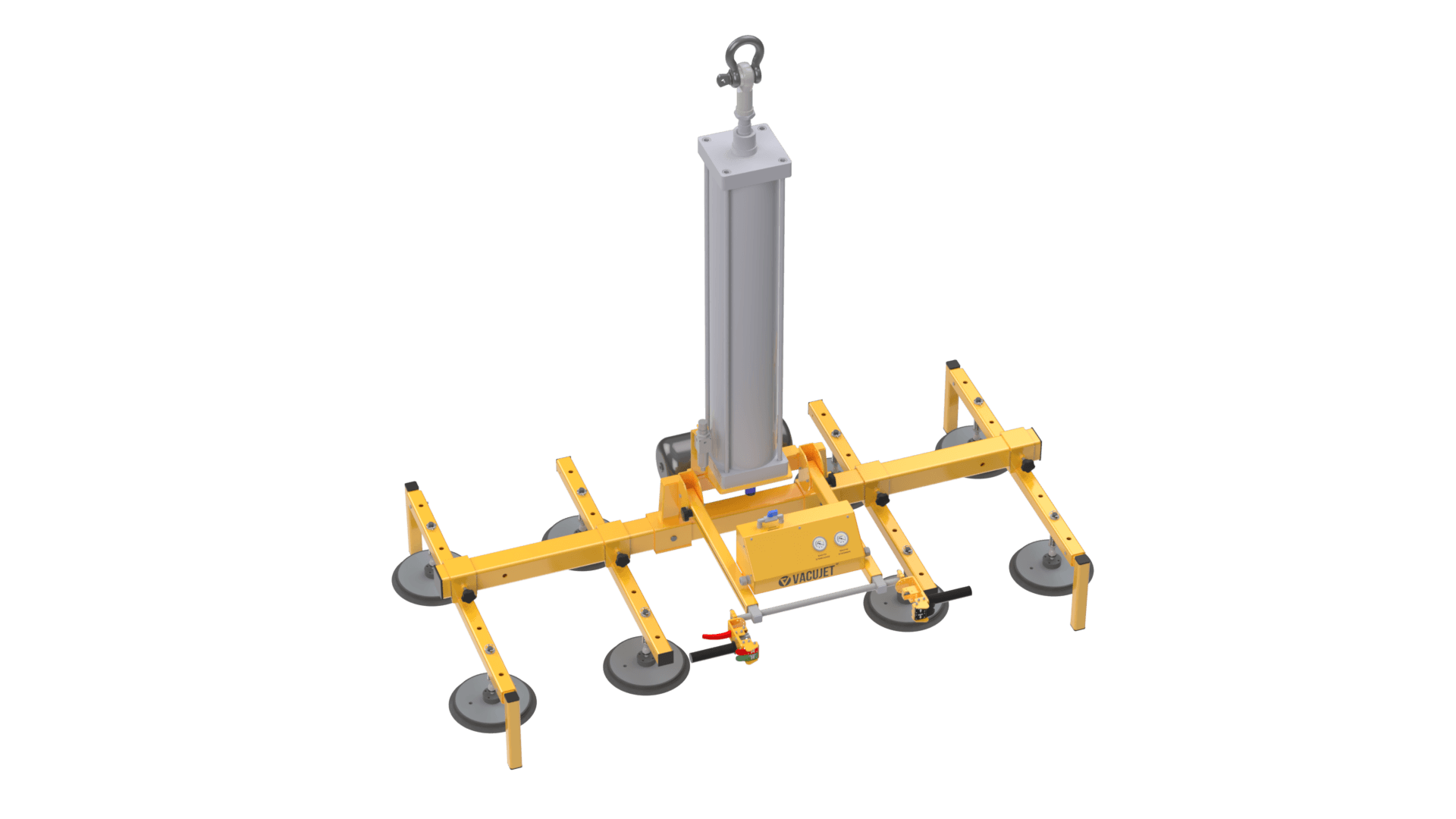

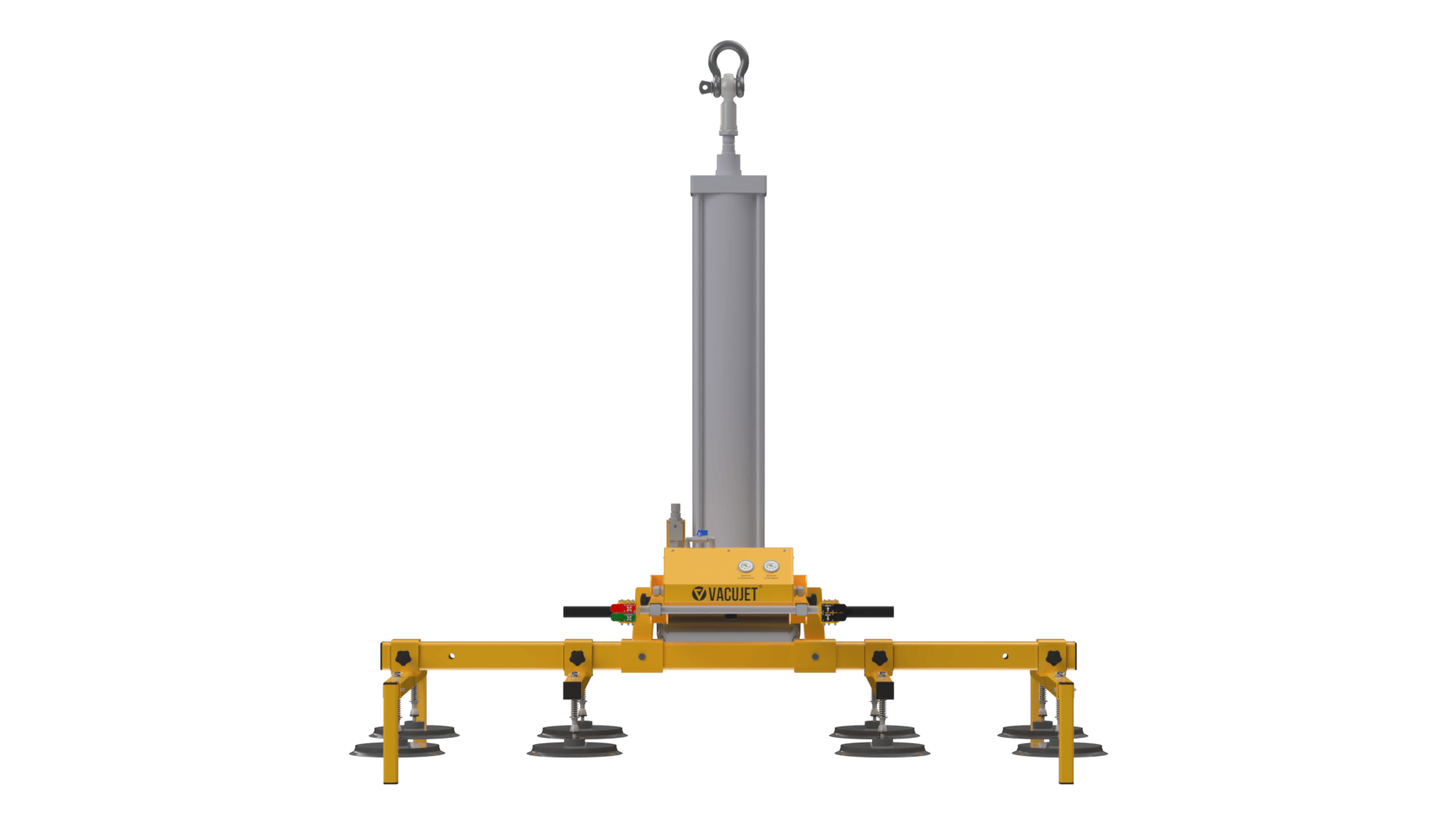

Вакуумный захват Vacujet A1000-8PL — пневматическая модель для листового металла до 1000 кг с цилиндром подъёма на 1000 мм. Эжектор работает от пневмосети 6–8 бар, вертикальный ход даёт сам захват.
Восемь присосок диаметром 270 мм держат тоннажный лист с распределением нагрузки. Перенос идёт только в горизонтальной плоскости; наклона и поворота нет. Цилиндр позволяет выставить лист по высоте без подгонки краном.
- груз до 1000 кг, восемь присосок диаметром 270 мм;
- пневмоцилиндр подъёма с ходом 1000 мм;
- горизонтальный перенос листа, без кантовки;
- крепление поперечных труб свободное, регулируется барашком;
- захват укомплектован парковочными ножками;
- ручка с наклоном до 90° относительно центральной рамы, телескопическая — выдвигается на 450 мм (от 730 до 1180 мм от центральной рамы);
- эжектор с отключаемой подачей воздуха и отсечные клапаны на присосках.
Где применяется. Участки с пневмосетью, где тоннажный лист нужно подавать на разную высоту: раскрой, гибка, прессы, укладка на стеллажи и в штабель, подбор крупных заказов.

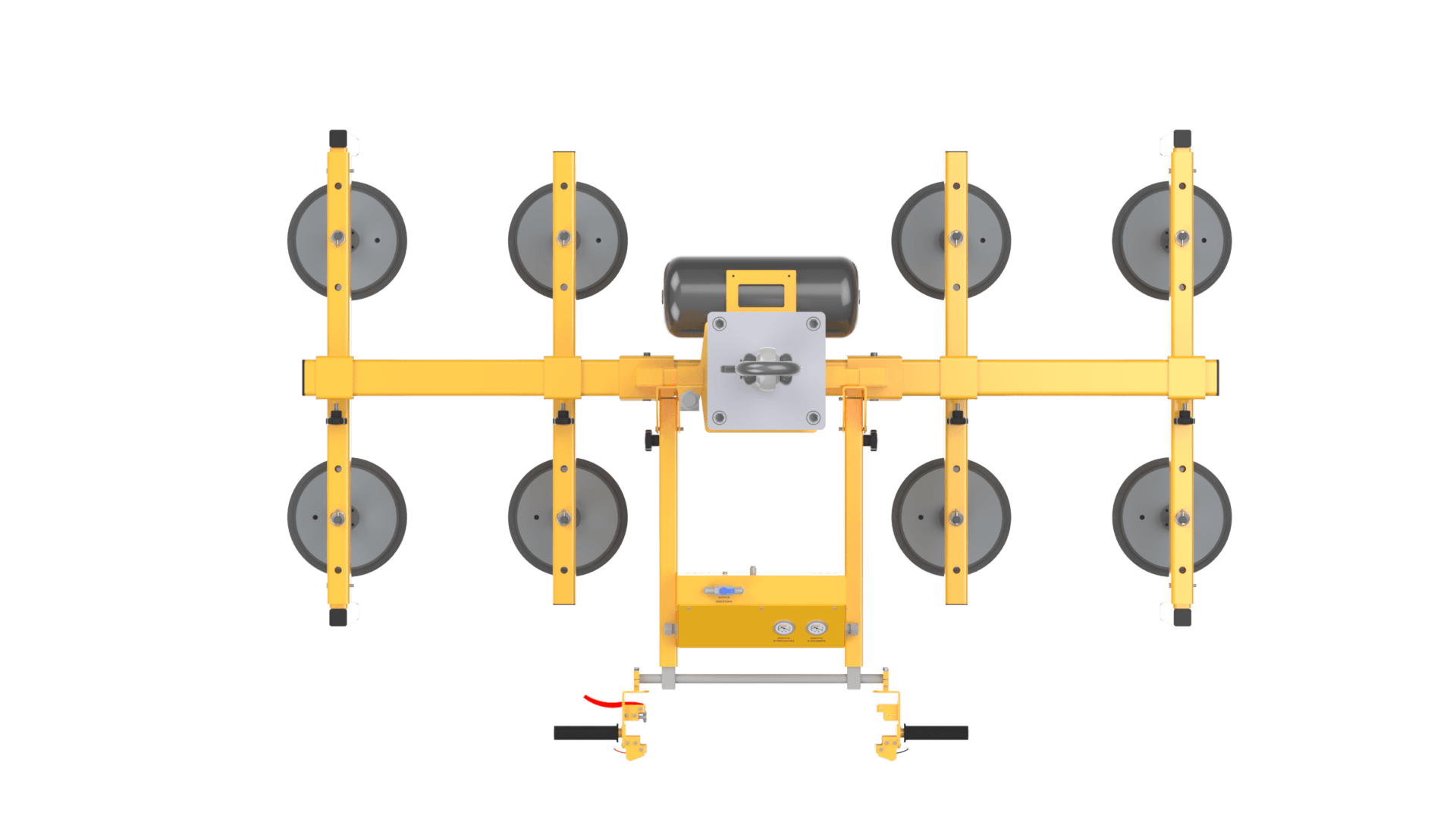

Присоски и плунжеры. Присоска соединена с плунжером шарнирно и сама подстраивается под плоскость листа. Для пачек со свесом по краям это решающий момент: без шарнира присоска не прижалась бы к неровной поверхности. Поперечные трубы фиксируются свободным креплением с затяжкой барашка, а положение присосок по радиусу от центра выбирают по готовым отверстиям в раме — под габариты груза.
Безопасность. Обратный клапан и вакуумный ресивер не дают грузу оторваться, вакуумный и магистральный пневматический фильтры защищают систему. Рабочая температура — от −15 до +40 °C. Управление — клавишами на ручке, без пульта.

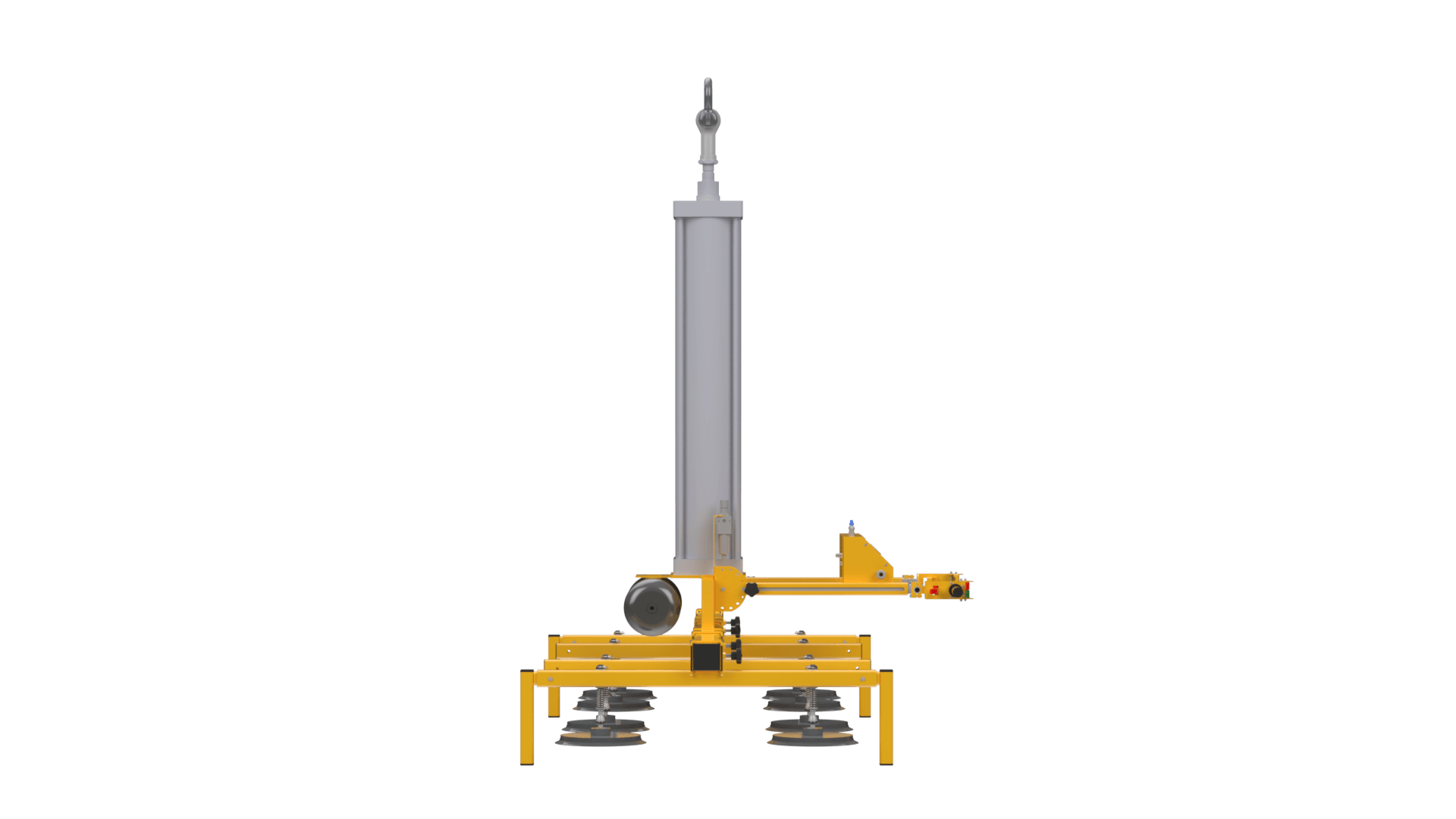

Цилиндр подъёма нужен на участках, где высота подачи меняется постоянно: подъём и опускание на 1000 мм выполняет сам захват, а кран отвечает только за перенос.
Модель подходит и для листов, которые подают в цеху между операциями: если раскрой и гибка стоят на разной высоте, вертикальный ход снимает постоянные остановки на подгонку строп и крюка.
Захват Vacujet A1000-8PL производит компания ООО «Дельта» в Санкт-Петербурге; поставка — по всей России.
