Вакуумные захваты, подъемники, траверсы
Вакуумный захват — устройство, которое поднимает, переносит и удерживает груз с помощью вакуумных присосок. В отличие от ручных присосок, рассчитанных на одно стекло, захваты Vacujet подвешиваются на кран, таль или манипулятор и работают с грузами от десятков до тысяч килограммов: листовой металл, стекло, сэндвич-панели, каменные плиты, листовые древесные материалы.
Вакуум создаёт встроенный насос или эжектор, питание — от электросети, пневмосети или аккумулятора, поэтому оборудование работает и в цеху, и на монтаже без розетки.
Вакуумный захват — грузозахватное устройство, которое берёт груз вакуумными присосками. Присоски прижимаются к ровной поверхности, а насос или эжектор откачивает воздух: атмосферное давление надёжно прижимает груз, и он держится без строп и крюков.
Захват подвешивают на кран, кран-балку, таль или манипулятор. Оператор управляет подъёмом и отпуском, а тяжёлый груз несёт техника. Чем больше площадь присосок и глубина разряжения, тем выше усилие удержания, поэтому под тяжёлый лист ставят больше присосок или присоски крупнее.
Оборудование работает и в цеху, и на площадке, а питание идёт от сети 220 В, аккумулятора или цеховой пневмосети 6–8 бар.
Какие материалы берут захваты
- листовой металл — сталь, нержавейка, алюминий на подаче к раскрою и в штабель;
- стекло и стеклопакеты — в цеху и на монтаже, без царапин и отпечатков;
- сэндвич-панели — стеновые и кровельные, для монтажа зданий;
- камень — плиты, слэбы, столешницы, керамогранит;
- листовые древесные материалы — ДСП, ЛДСП, МДФ, фанера;
- другие листовые и штучные грузы с ровной поверхностью.
С материалом контактируют только эластичные присоски: поверхность не царапается, кромка не подгибается, следов от строп не остаётся.
Линейки и грузоподъёмность

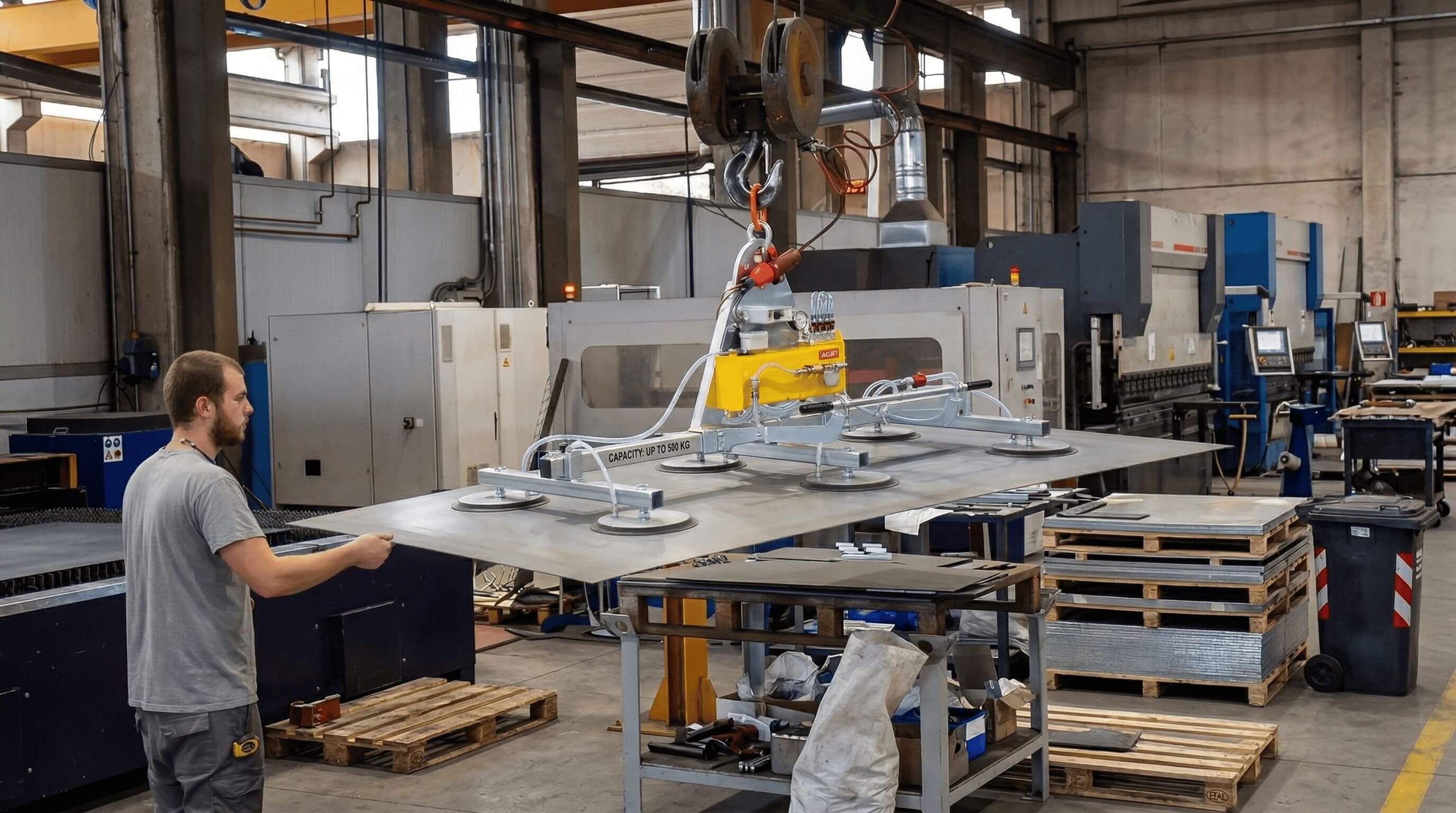

Листовой металл
Электрические модели серии A берут листы массой от 350 до 2000 кг. Присоски диаметром 270 мм двигаются по раме и подстраиваются под формат листа. Докупаемые удлинители рамы расширяют захват под листы длиной до 6 метров; базовая модель линейки — A350-4E на 350 кг. Подробнее — в разделе вакуумные захваты для металла.
Стекло и стеклопакеты
Аккумуляторные модели серии G держат стекло и стеклопакеты массой от 150 до 500 кг. Они поворачивают груз на 360° и наклоняют его до 90°. Пневматические модели A250, A350, A500 и A600 работают от цеховой сети и берут от 250 до 600 кг; одна из старших моделей — G500 на 500 кг. Все модели разобраны в разделе вакуумные захваты для стекла.

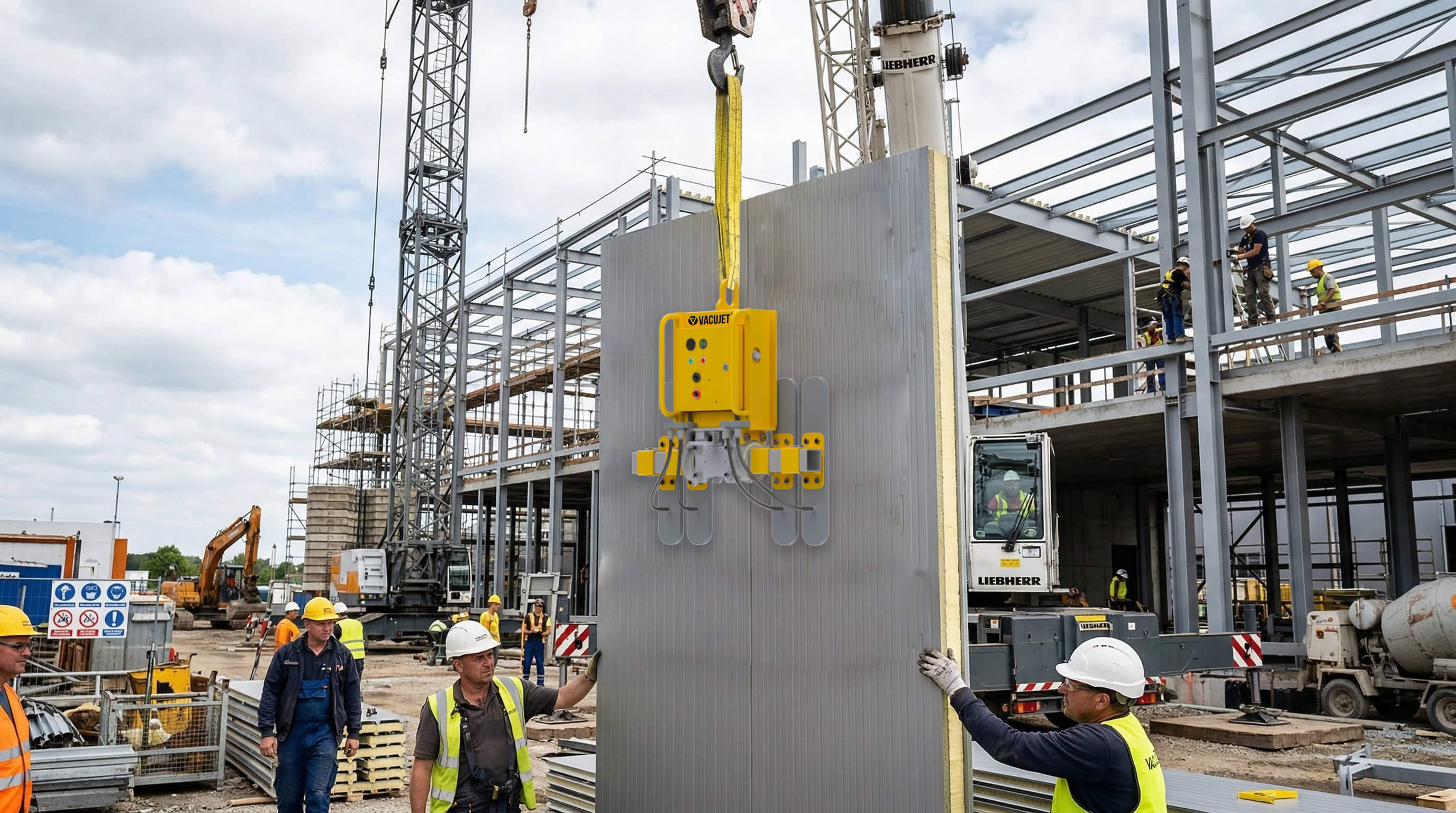

Сэндвич-панели
Захваты серии SP поднимают стеновые и кровельные панели массой до 600 кг. Работа идёт от аккумулятора 12 В, поэтому монтаж не зависит от розетки. Рама длиной до 7290 мм удерживает длинную панель без прогиба. Подобрать модель помогает статья «Вакуумный захват для сэндвич-панелей: как выбрать», а вся линейка собрана в разделе вакуумные захваты для сэндвич-панелей, а типовая модель — SP.
Камень и дерево
Линейка для камня рассчитана на грузы до 3000 кг. Для листовых древесных материалов диапазон — от 50 до 500 кг.
Как выбрать захват
Выбор сводится к четырём вопросам.
- что за груз — материал, формат, состояние поверхности;
- какой вес и как часто груз поднимают;
- где идёт работа — цех или монтаж на объекте;
- на что подвешивают захват — кран, кран-балка, манипулятор, погрузчик.
Для цеха подойдут модели от сети 220 В, а на монтаже выручает аккумулятор. Для длинной панели нужна длинная рама, для точной установки — поворот и наклон. Удлинители и дополнительные присоски наращивают грузоподъёмность позже, когда растут задачи.
Почему Vacujet
Захваты Vacujet разрабатывает и производит ООО «Дельта» на собственном предприятии в Санкт-Петербурге. Оборудование выпускают по ТУ, к каждой модели идёт паспорт-инструкция; доставка — по всей России.
