Вакуумный захват Vacujet A500-6PL
Описание

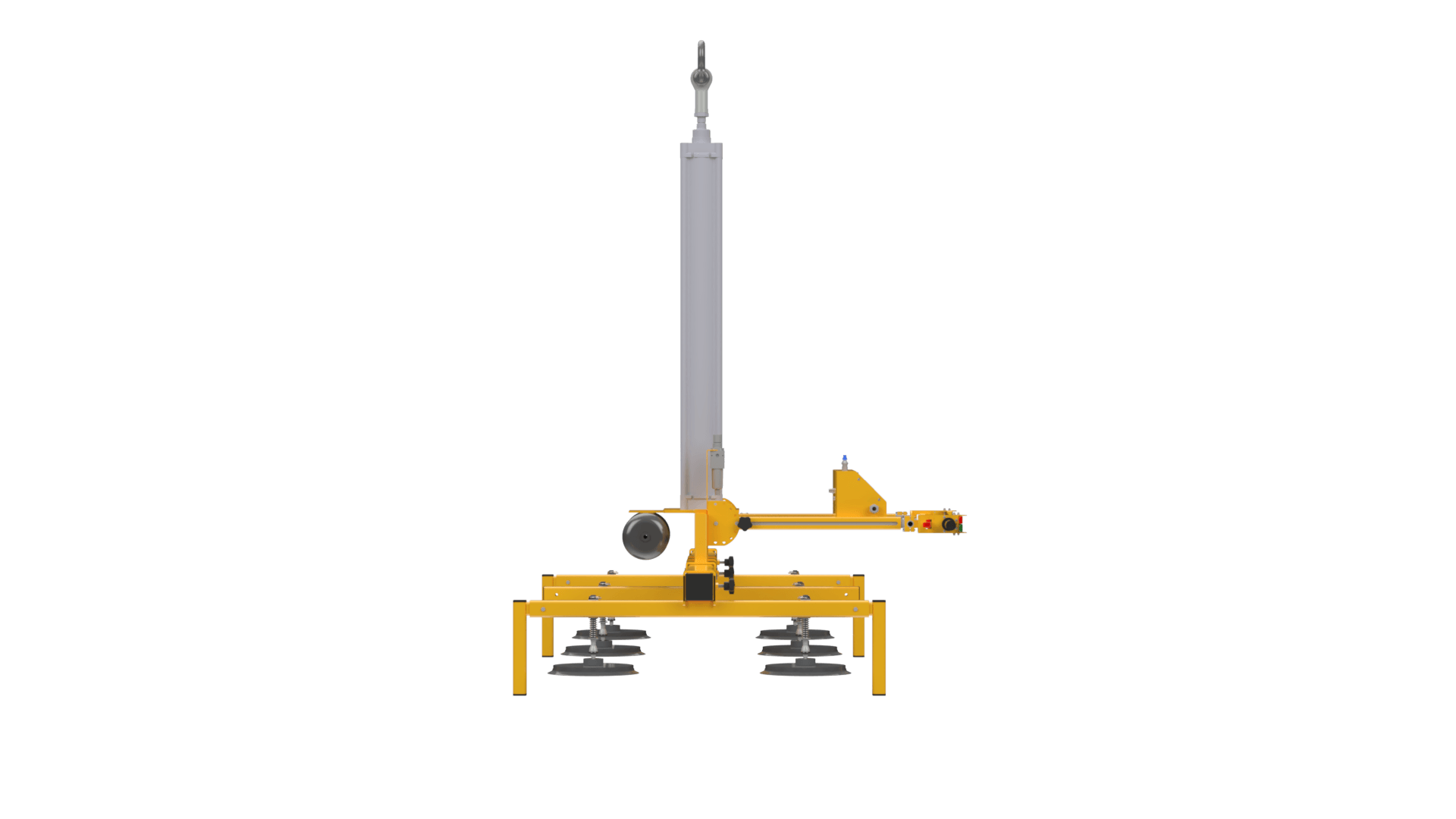

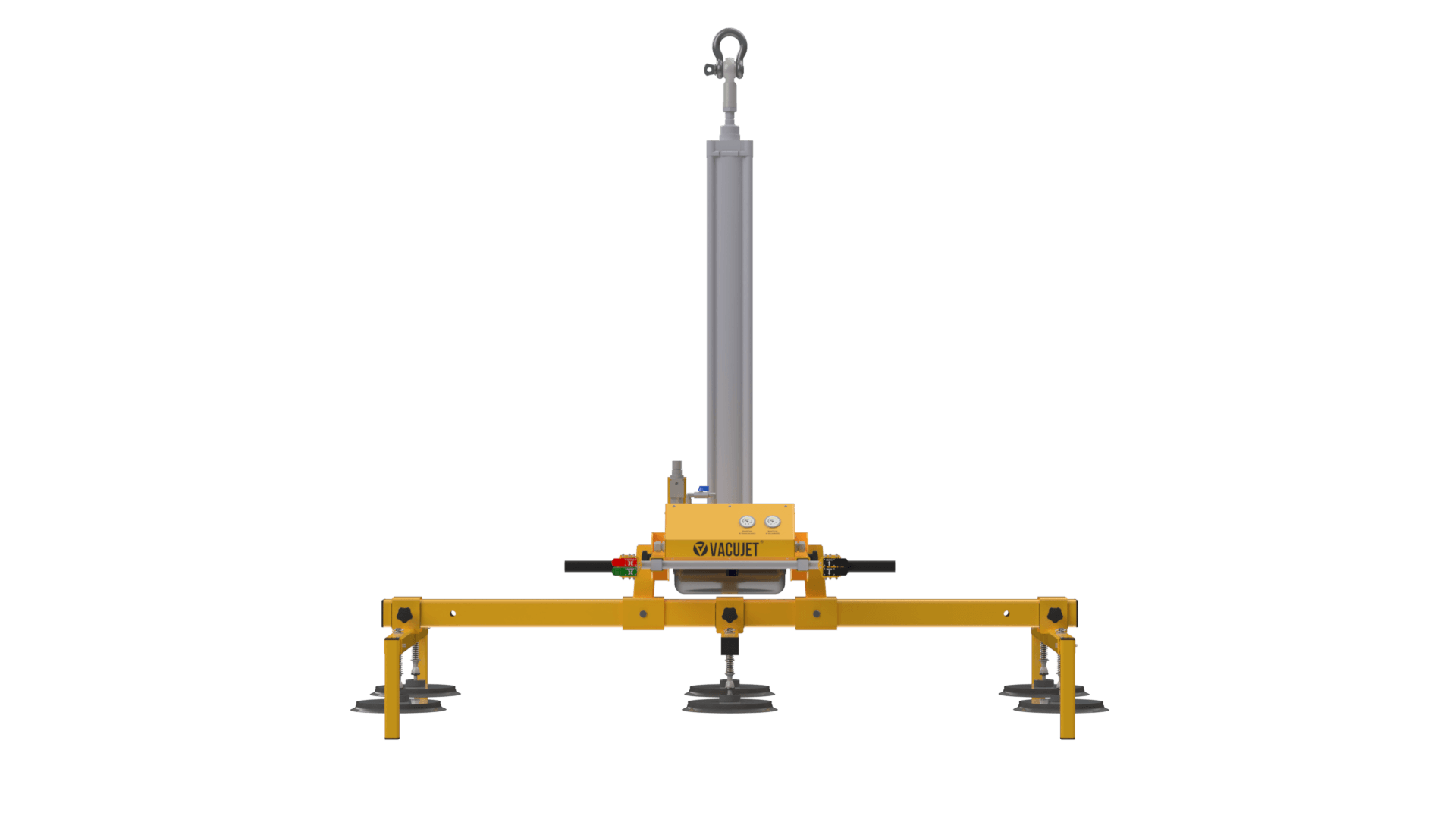

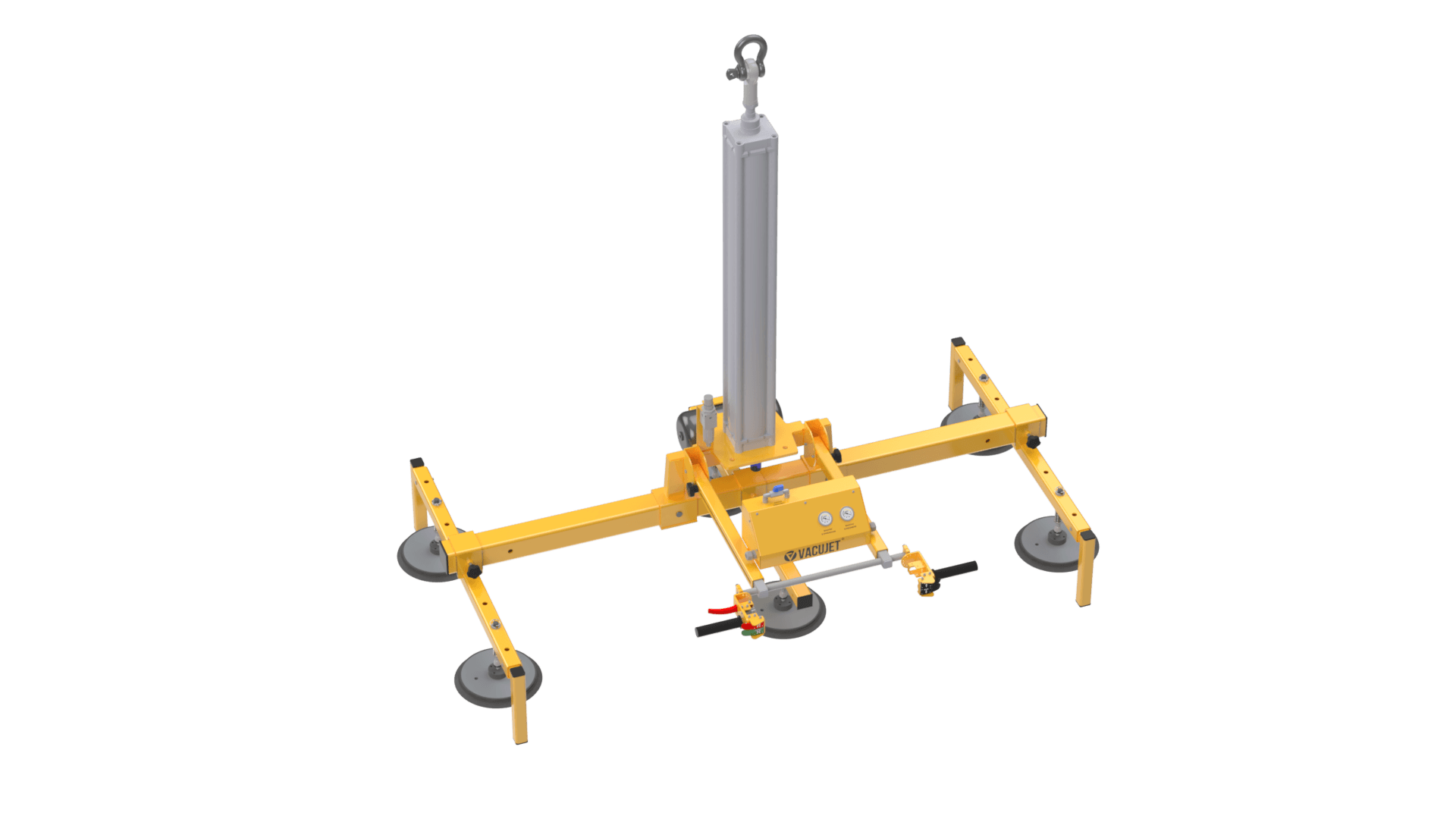

Вакуумный захват Vacujet A500-6PL — пневматическая модель для листового металла до 500 кг с цилиндром подъёма на 1000 мм. Вакуум создаёт эжектор от цеховой пневмосети 6–8 бар, а вертикальный ход обеспечивает сам захват.
Шесть присосок диаметром 270 мм распределяют вес листа по площади. Перенос — только горизонтальный: наклона и поворота нет, кантовка не предусмотрена. Зато лист можно опустить точно на уровень станка или поднять на стеллаж, не подстраивая кран.
- груз до 500 кг, шесть присосок диаметром 270 мм;
- пневмоцилиндр подъёма с ходом 1000 мм;
- перенос листа только в горизонтальном положении;
- захват укомплектован парковочными ножками;
- ручка с наклоном до 90° относительно центральной рамы, телескопическая — выдвигается на 450 мм (от 730 до 1180 мм от центральной рамы);
- эжектор с отключаемой подачей воздуха.
Где применяется. Заготовительные участки с пневмосетью: подача листа на раскрой и гибку, съём заготовок, укладка в штабель и на стеллажи, подбор заказов. Ход цилиндра выручает там, где нужно часто менять высоту подачи.

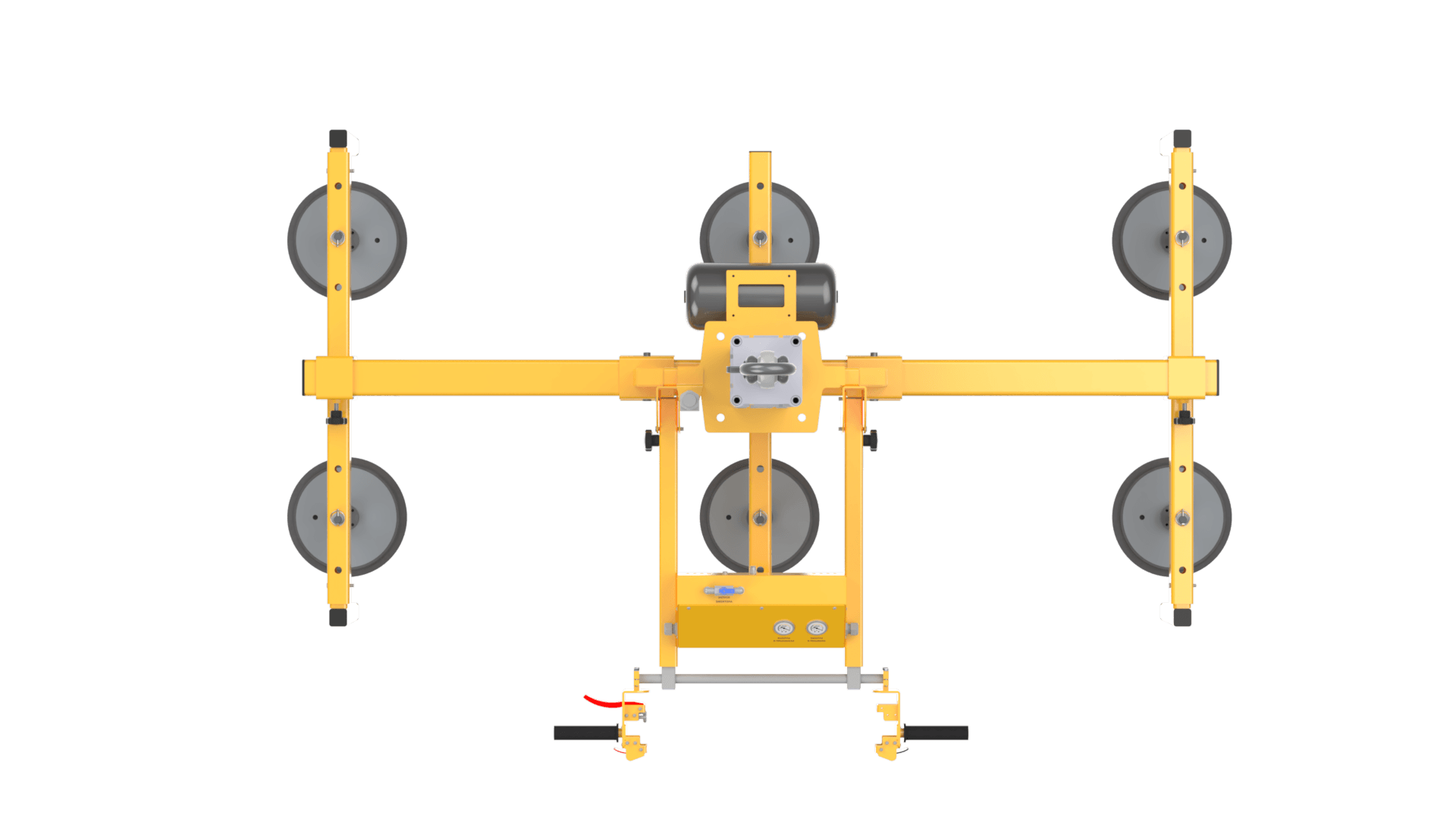

Крепление присосок. Присоски посажены на плунжеры через шарнир. Если лист лежит неровно — например, пачка по краям имеет свес, — шарнир разворачивает присоску по плоскости, и она присасывается без зазора. Поперечные трубы крепятся свободно, затяжка — барашком. Присоски переставляются ближе или дальше от центра по готовым отверстиям в раме: под другой габарит груза их просто переставляют в соседние отверстия.
Безопасность. Вакуумный ресивер с обратным клапаном удерживает груз при падении давления, вакуумный и магистральный пневматический фильтры защищают систему от пыли. Каждую присоску можно отключить отсечным клапаном. Рабочая температура — от −15 до +40 °C; управление — клавишами на ручке.
Почему берут модель с цилиндром: вертикальный ход позволяет работать с несколькими уровнями — станок, стеллаж, штабель — и точнее выставлять лист без подгонки краном.
Захват Vacujet A500-6PL производит компания ООО «Дельта» в Санкт-Петербурге; поставка — по всей России.
