Вакуумный захват Vacujet A350-4PR

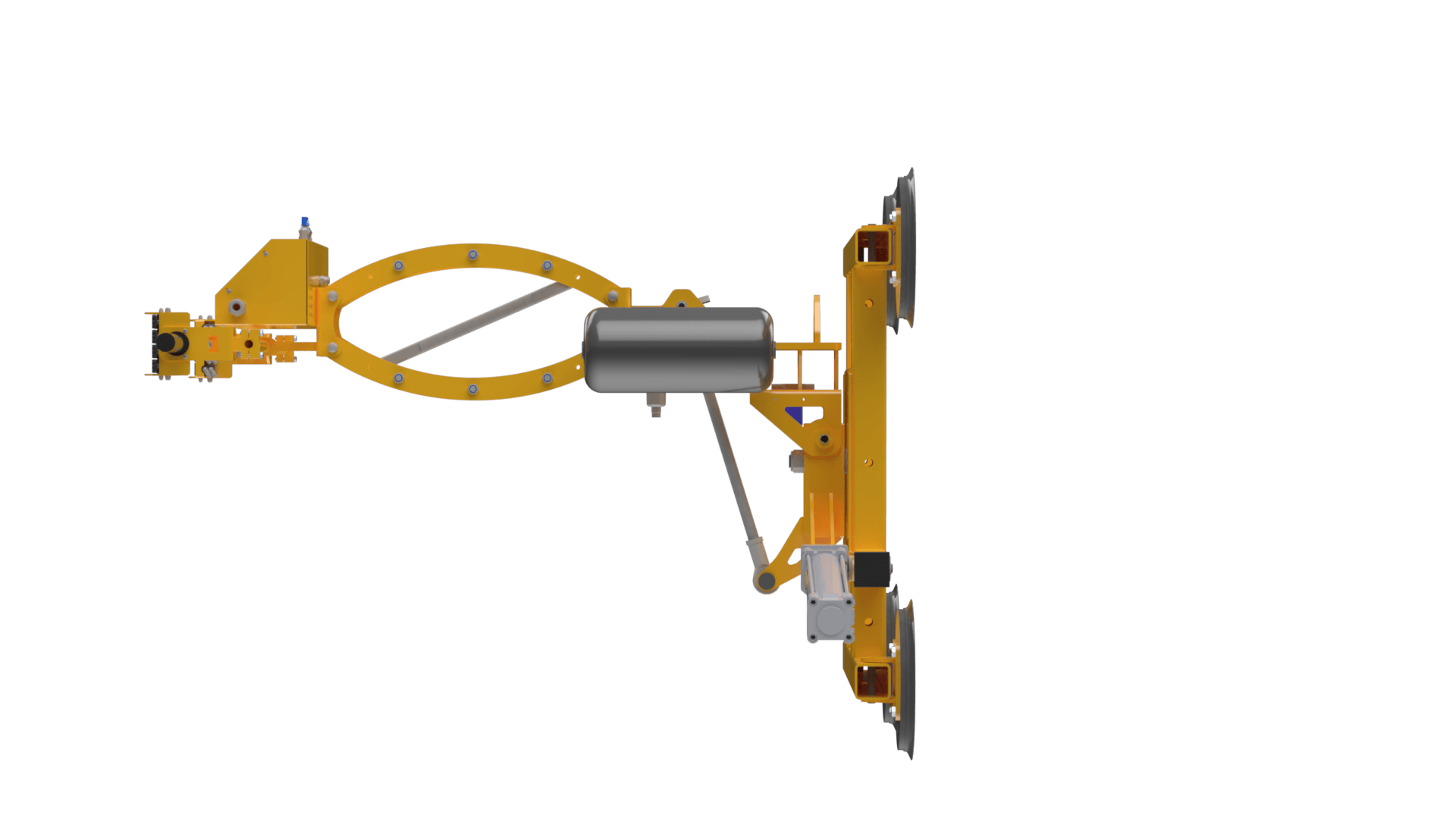

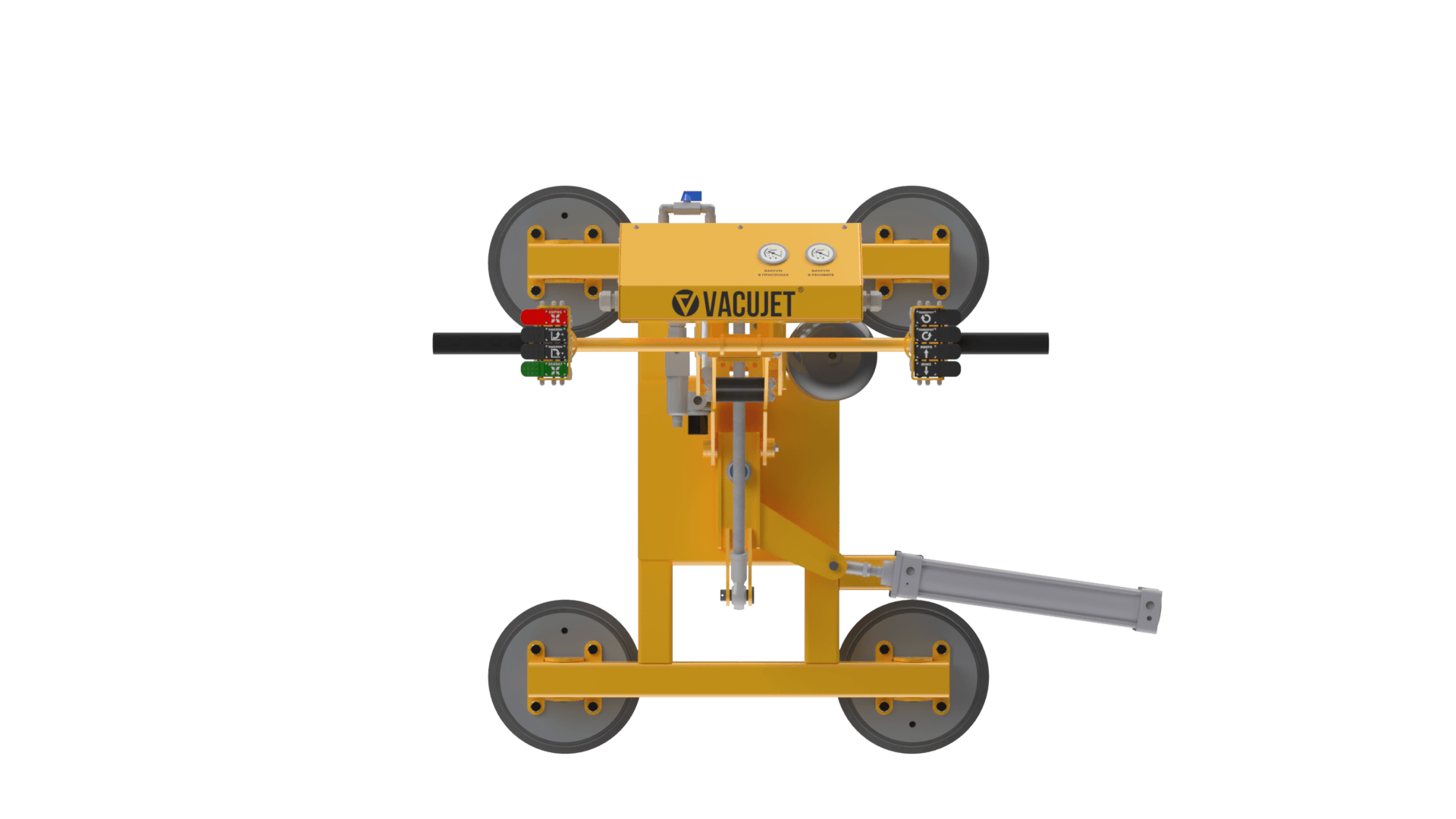

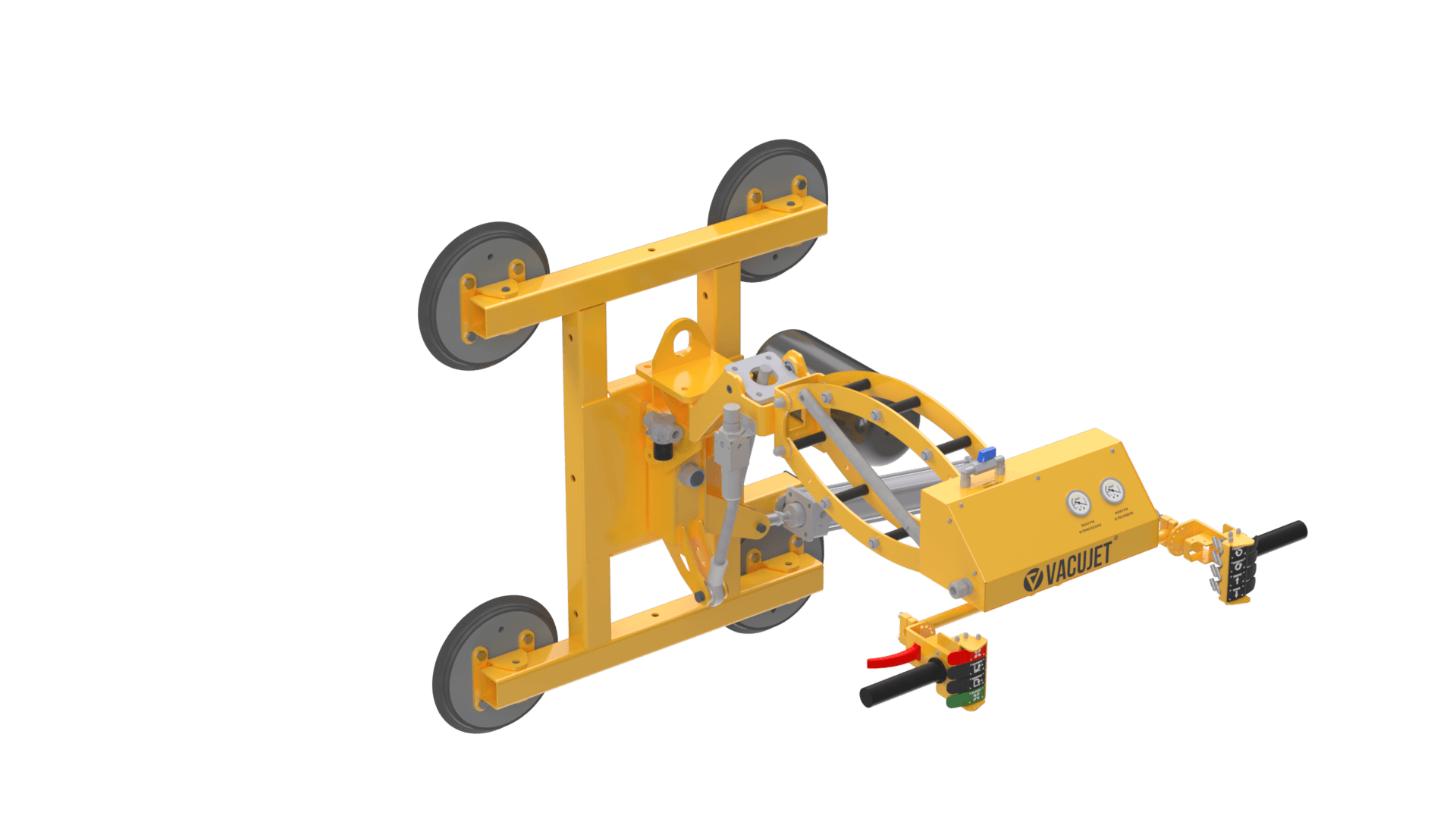

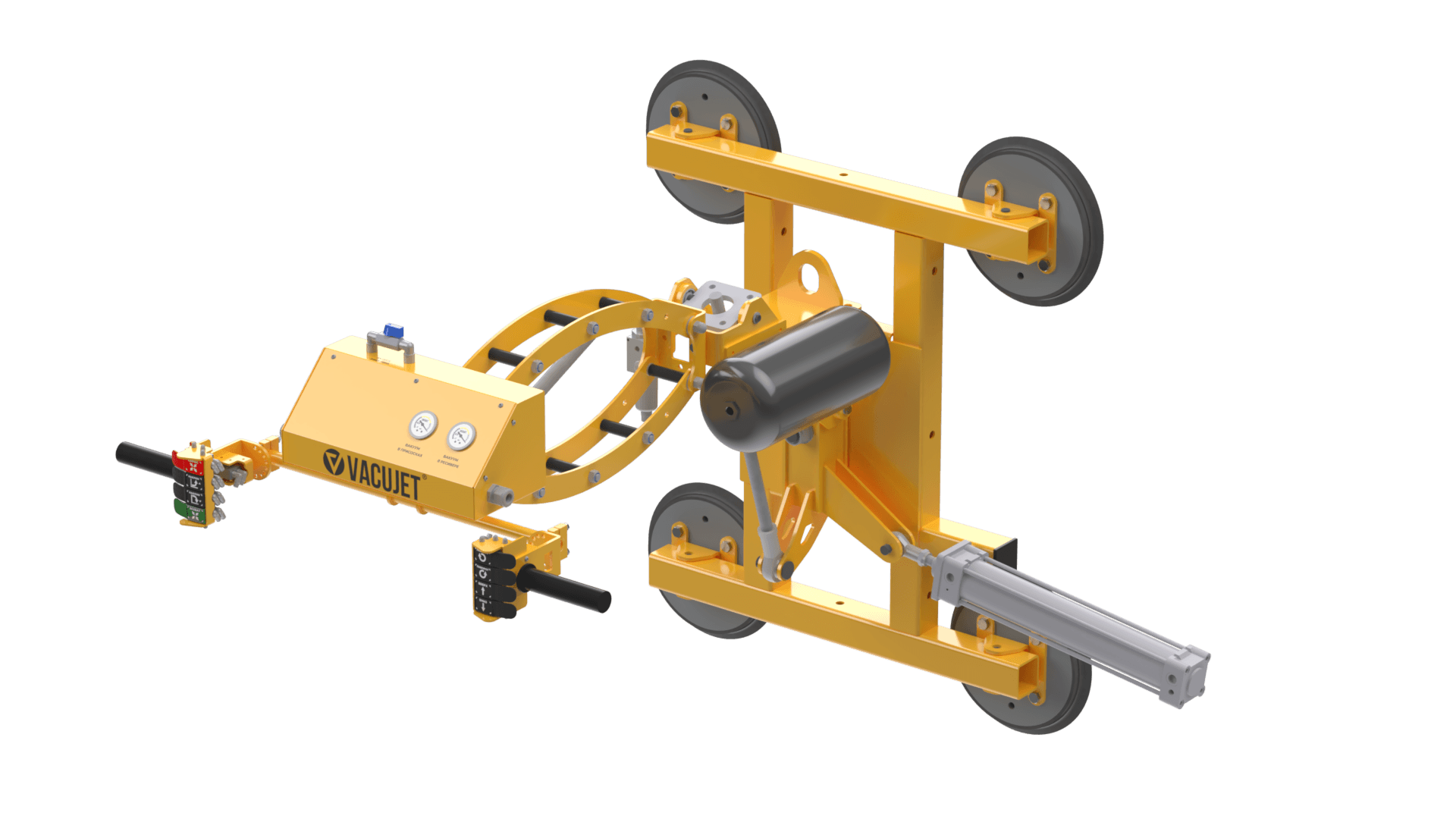

Вакуумный захват Vacujet A350-4PR — пневматическая модель до 350 кг для стекла с четырьмя присосками диаметром 270 мм. Из движений здесь только поворот полотна на 90°: наклона и подъёма пневмоцилиндром нет. Поэтому стекло берут из пирамиды или со стеллажа и несут в вертикальном положении, как при монтаже в проём, а высоту и подъём задаёт кран.

• грузоподъёмность до 350 кг;
• поворот на 90° — смена ориентации полотна без перехвата;
• схема присосок от 562×1000 до 882×1000 мм, настройка под формат;
• присоски переставляются: 7 позиций на трубе с удлинителями, 3 без них;
• расширение до 500 кг докупаемыми удлинителями и двумя присосками;
• отсечной клапан на каждой присоске и плавающая ручка с газлифтами.

Где применяется. Стекольный цех и участки остекления: снять стекло из пирамиды или со стеллажа, подать к столу раскроя. Перенести полотно по цеху и развернуть его для установки в проём или на раму. Поворот нужен, когда полотно заводят под другим углом или разворачивают для удобной дальнейшей обработки, а подъём на высоту выполняет кран или манипулятор.

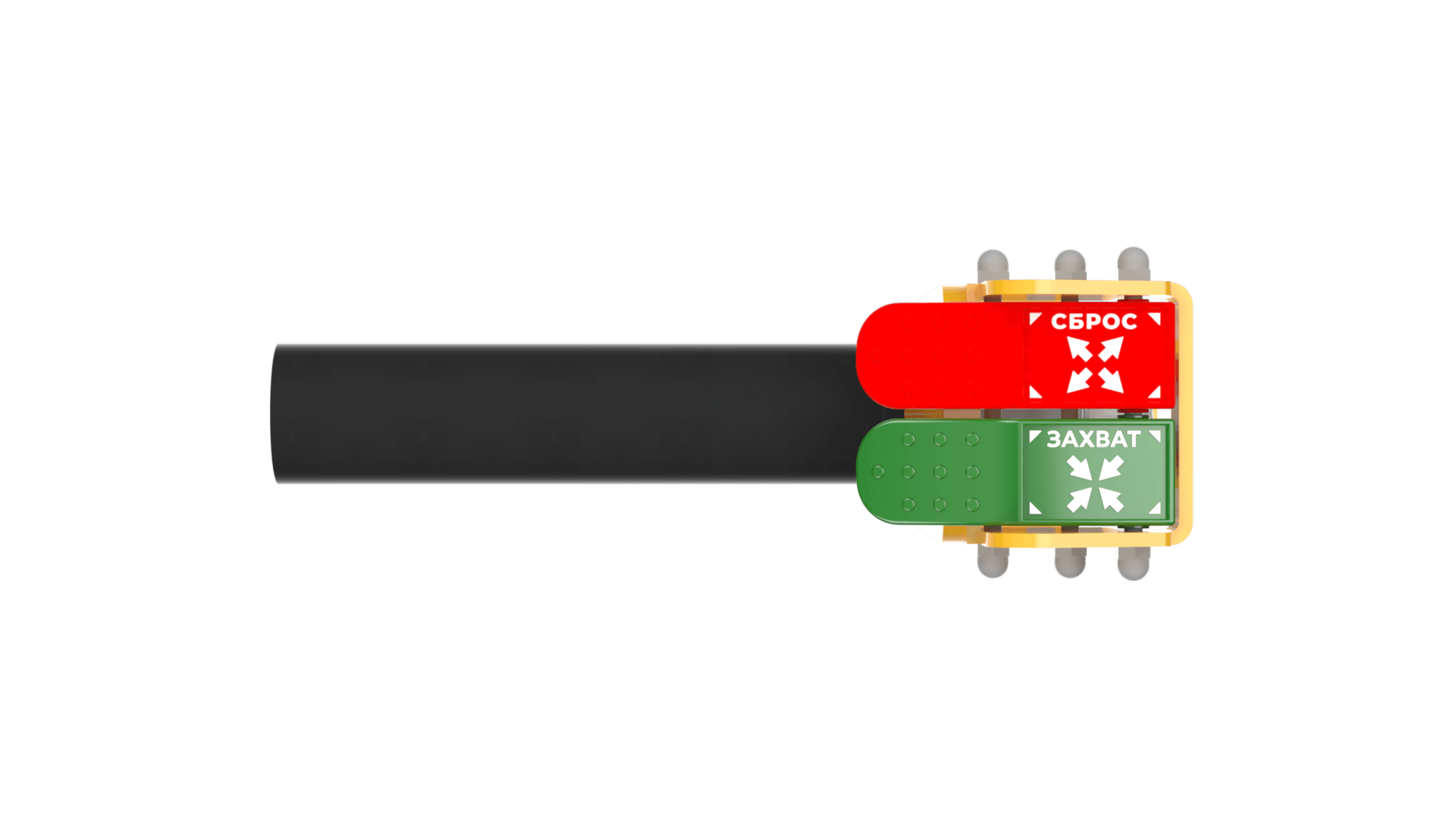

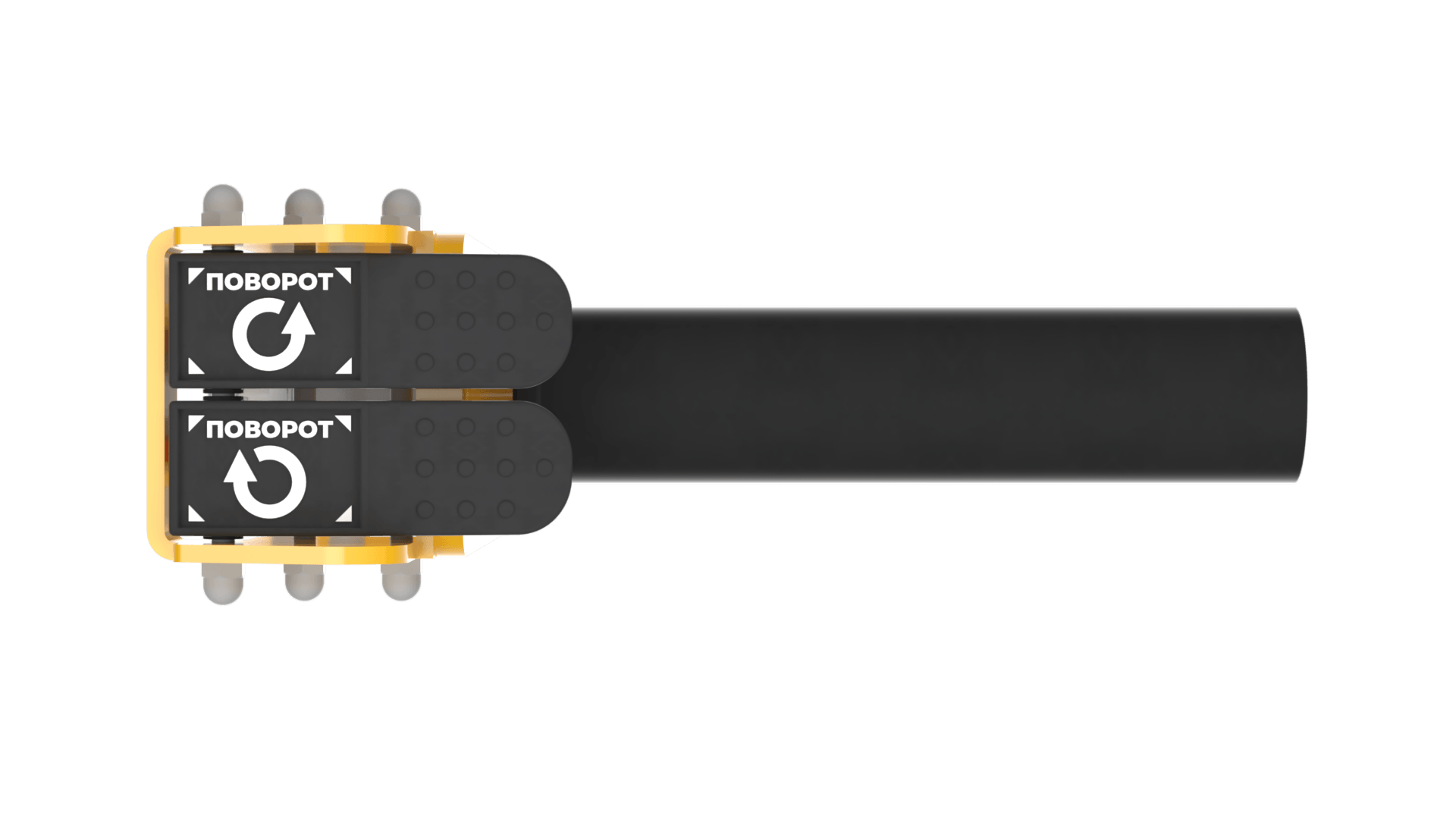

Управление и безопасность. Управление — клавишами на ручках, ручка плавающая: шарнир с газлифтами разворачивает захват под оператора и гасит рывки. Вакуум создаёт эжектор с отключаемой подачей воздуха: 55–85 л/мин. Цилиндр поворота берёт 7 л/ход. Груз удерживают вакуумный ресивер с обратным клапаном и вакуумный фильтр, на магистрали стоит пневматический фильтр. Отсутствие цилиндров наклона и подъёма упрощает конструкцию и обслуживание. Пультов у модели нет: это цеховой захват, всё управление — на ручке оператора.

Vacujet A350-4PR произведён компанией ООО «Дельта» на собственном предприятии в Санкт-Петербурге; отгрузка — по всей России.
