Вакуумный захват Vacujet A500-6PRL

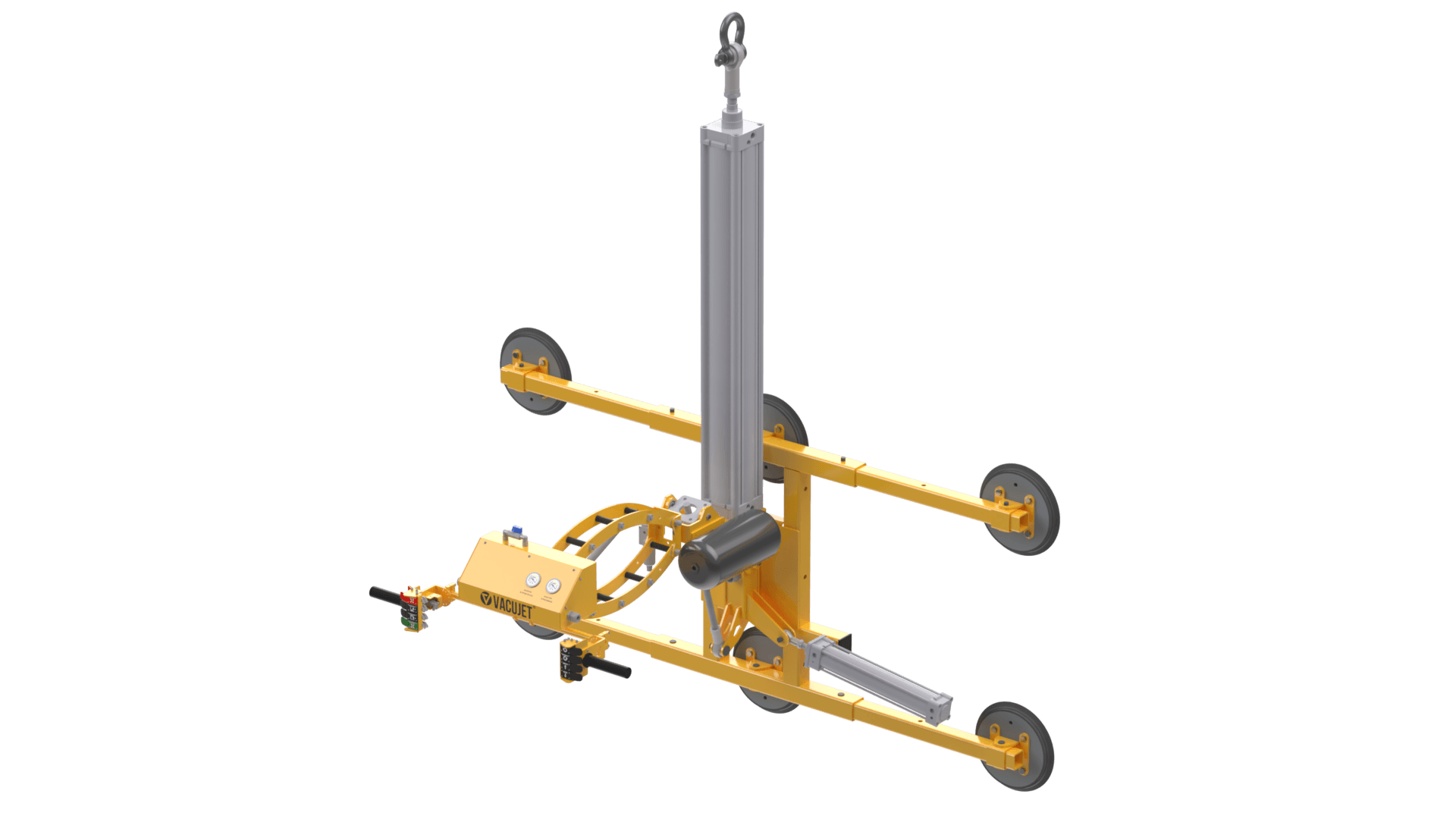

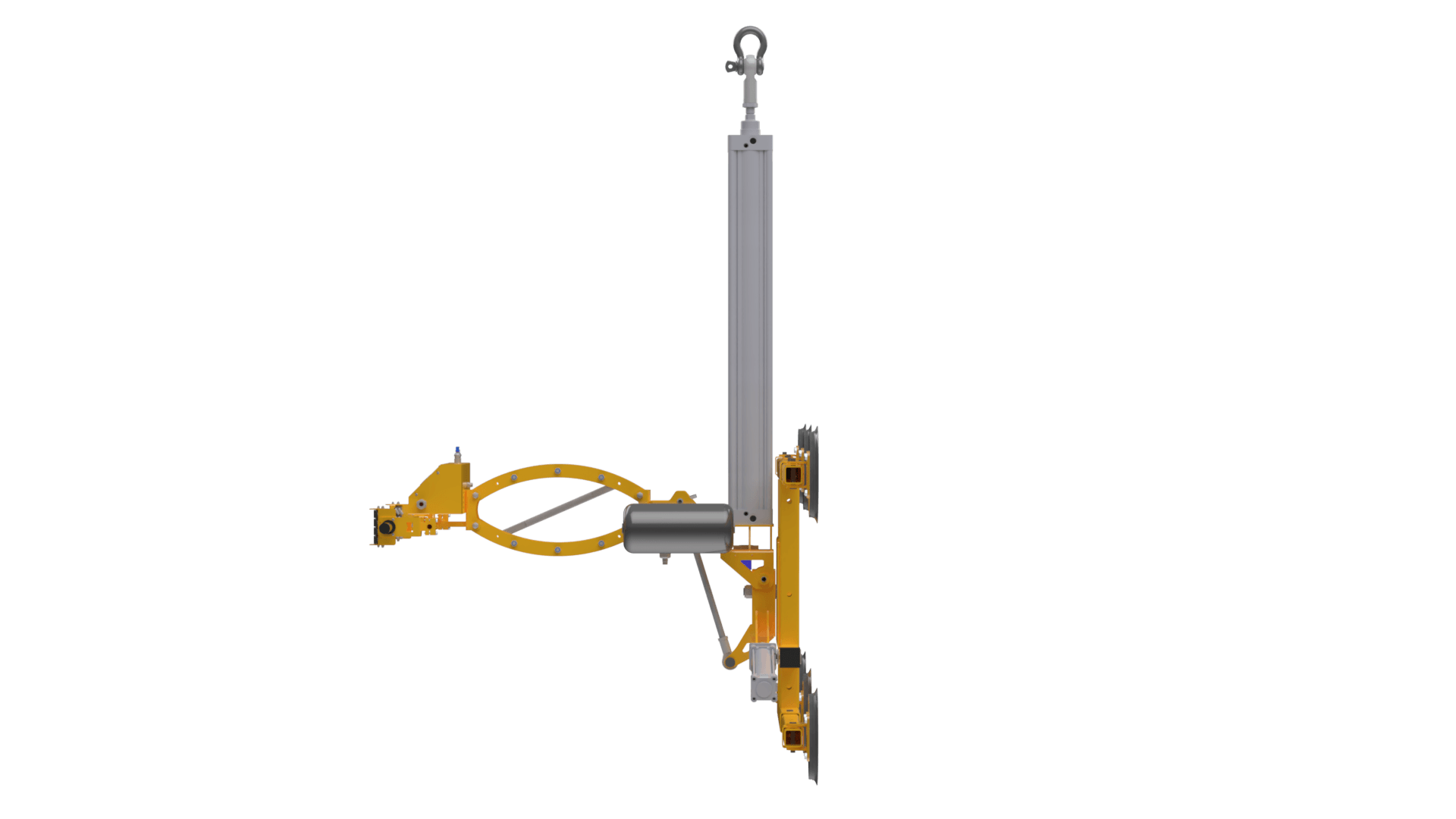

Вакуумный захват Vacujet A500-6PRL — пневматическая траверса до 500 кг, рассчитанная на крупное стекло. Шесть присосок диаметром 270 мм удерживают полотно по всей площади, а подъём цилиндром с ходом 1000 мм и поворот на 90° позволяют подать груз на высоту и развернуть его, не перехватывая стропами. Цилиндра наклона нет, поэтому стекло переносят в вертикальном положении.

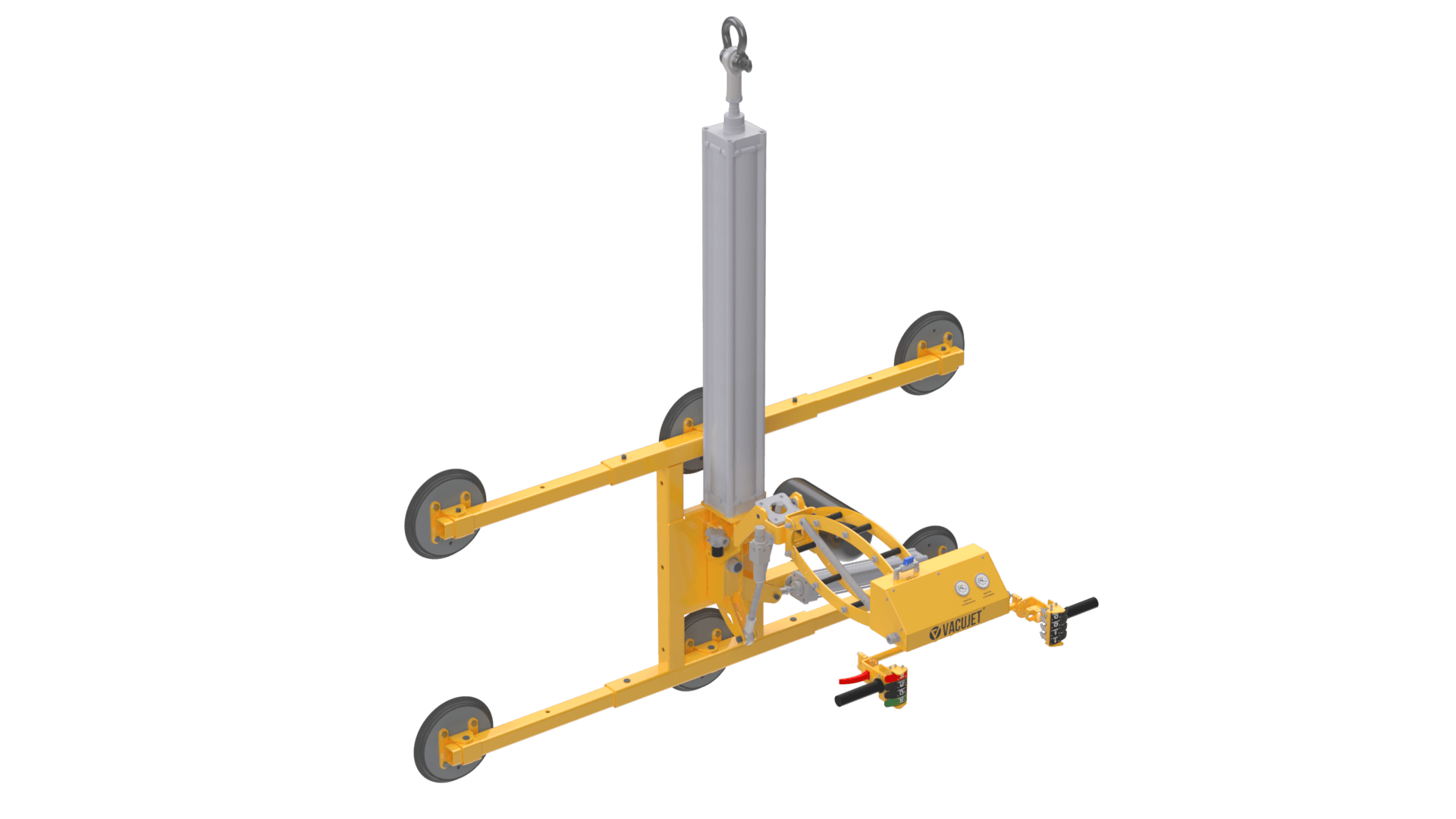

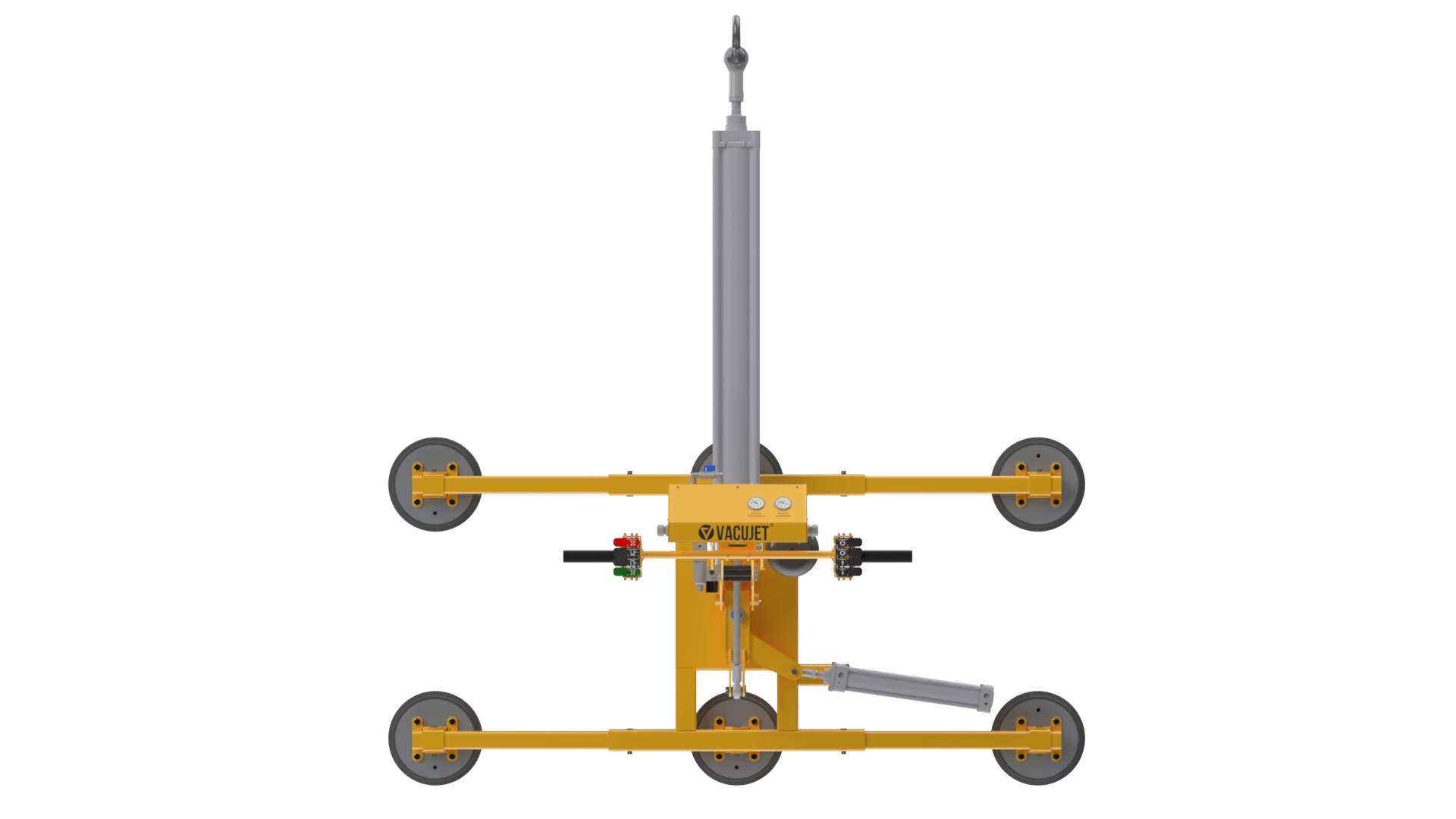

Нагрузка распределяется по шести точкам, поэтому даже крупное полотно поднимается без прогиба. Присоски крепятся стальными «пальцами» и переставляются по Н-образной раме: 7 позиций с удлинителями и 3 без них. Эта компоновка — развитие модели A350-4PR: после установки удлинителей и двух дополнительных присосок грузоподъёмность составляет 500 кг, а размер по присоскам доходит до 1000×2000 мм.

Почему без наклона. Модель адресована участкам, где стекло всегда переносят вертикально: нет цилиндра наклона — меньше узлов, ниже расход воздуха и проще обслуживание. Если наклона действительно не хватает, в линейке есть версии с буквой T.

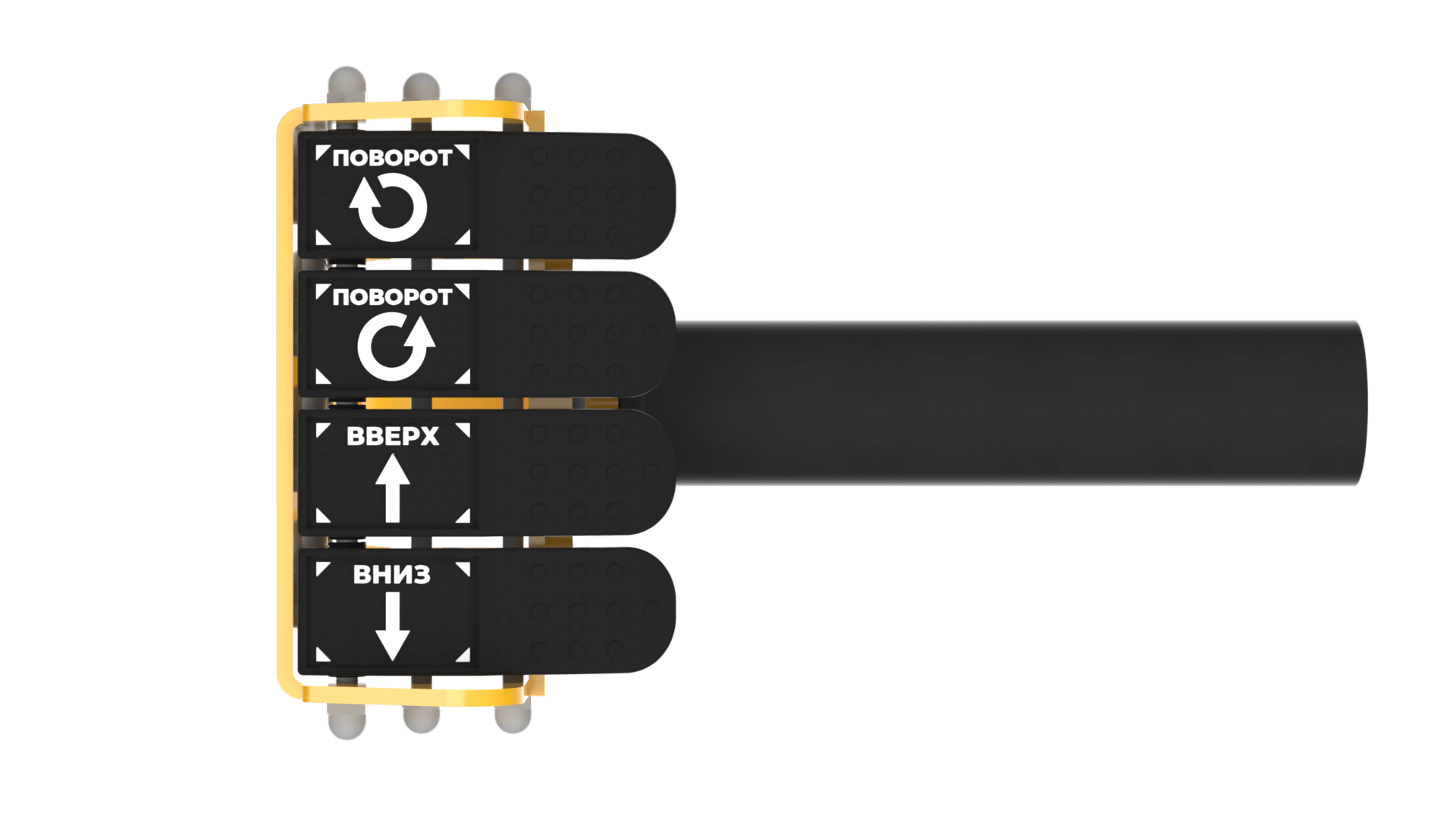

Управление и безопасность. Управление — клавишами на ручках; плавающая ручка с газлифтами разворачивается под оператора и снижает нагрузку на руки. Вакуум генерирует эжектор с расходом воздуха 55–85 л/мин и отключаемой подачей воздуха. Цилиндр подъёма этой модели расходует 86 л/ход, поворот — 7 л/ход в одну сторону. За удержание груза отвечают вакуумный ресивер с обратным клапаном и вакуумный фильтр, магистраль защищает пневматический фильтр; каждую присоску можно отключить отсечным клапаном. Пультов у модели нет: это цеховой захват, всё управление — на ручке оператора.

Вакуумную траверсу Vacujet A500-6PRL производит компания ООО «Дельта» в Санкт-Петербурге, на собственном предприятии; отгрузка — по всей России.
