Вакуумный захват Vacujet A500-6PTR

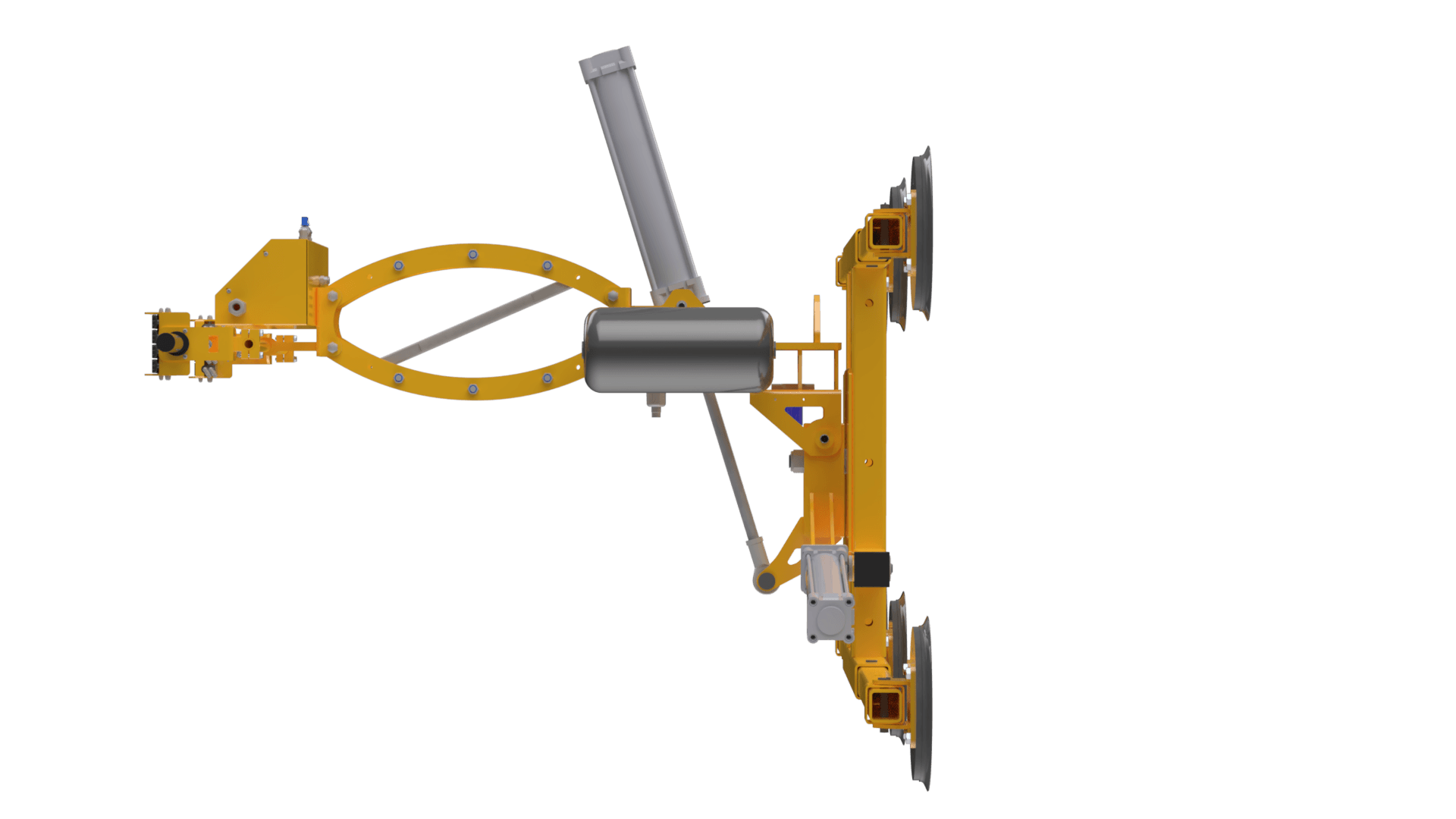

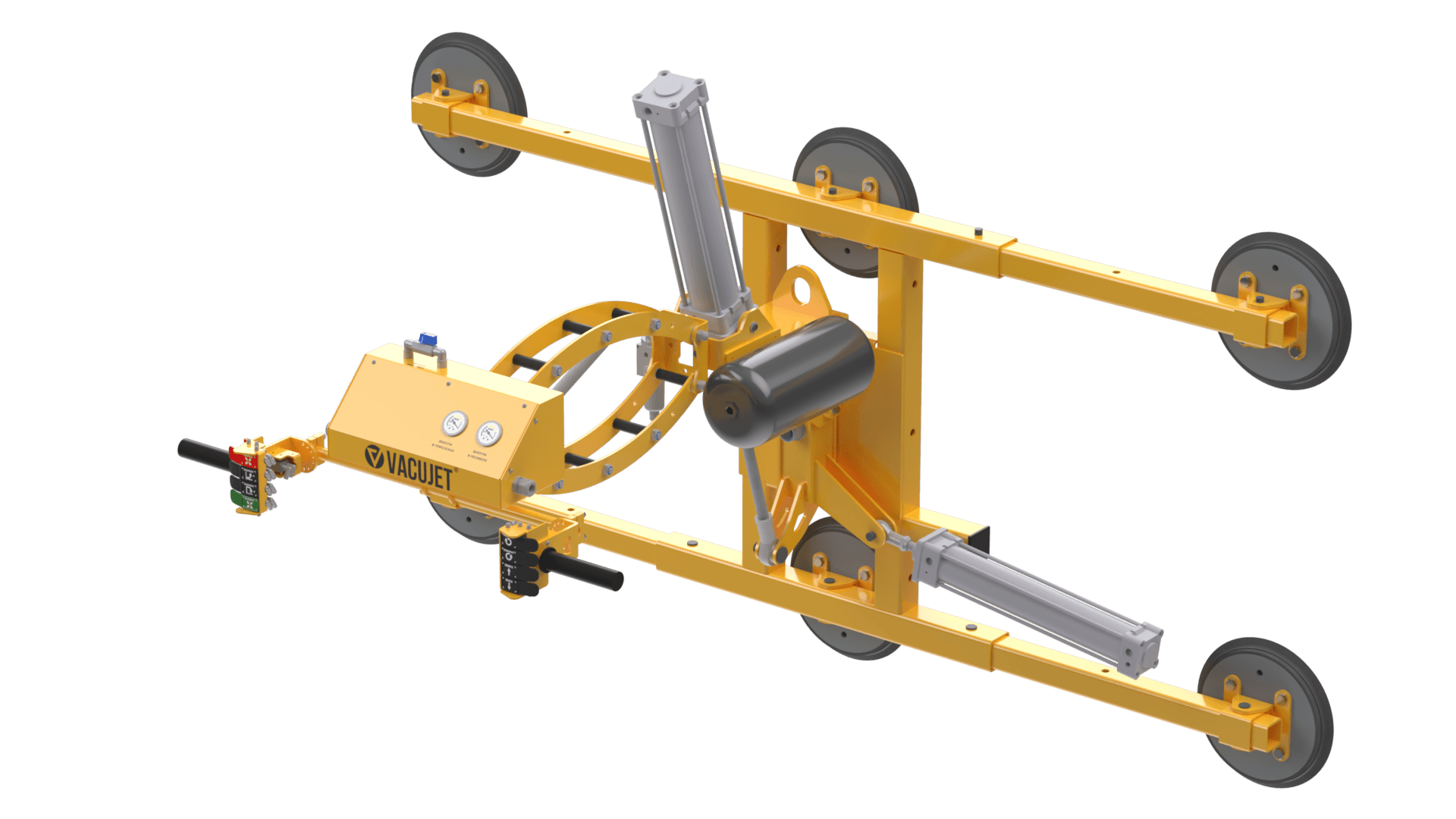

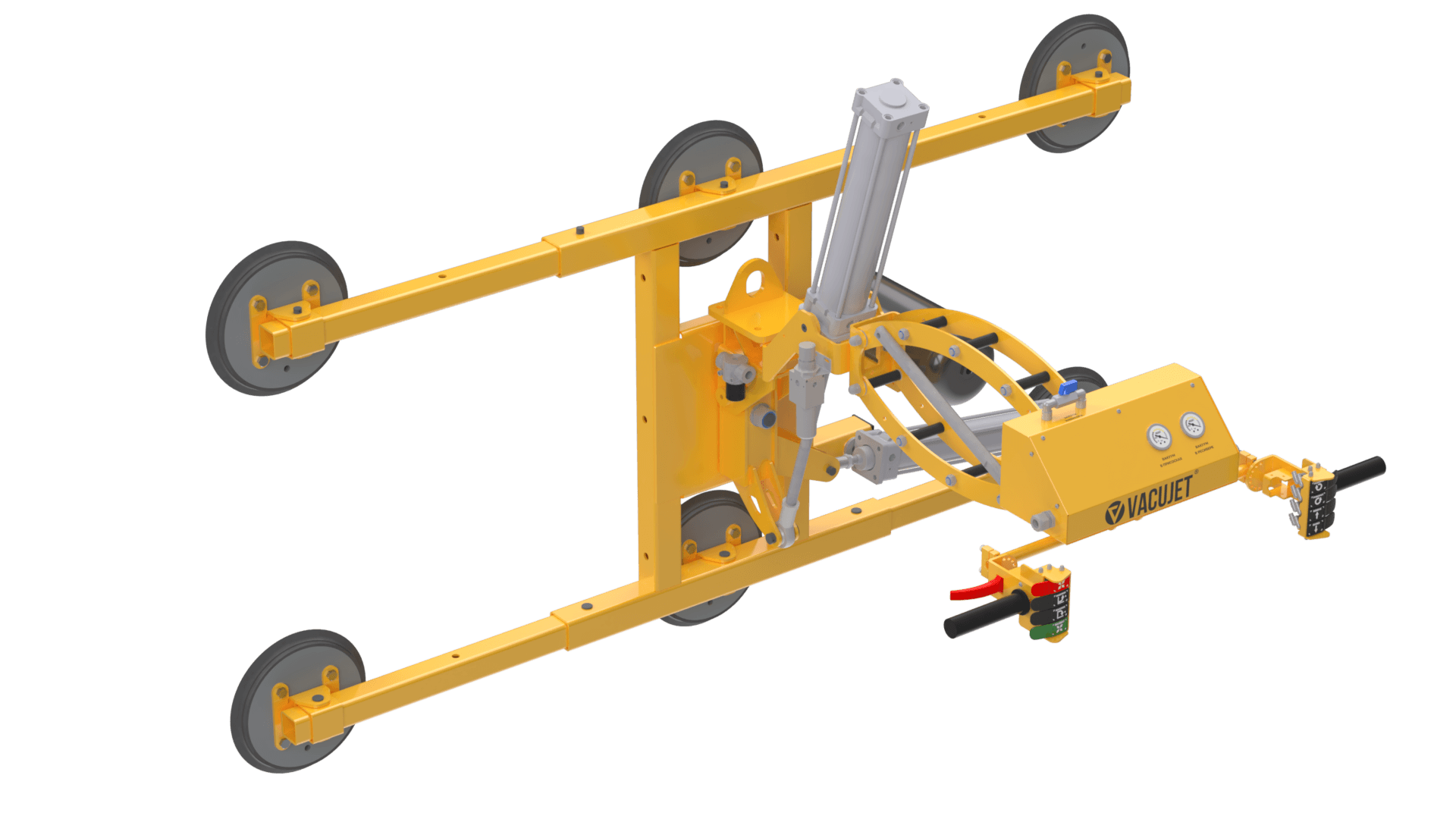

Вакуумный захват Vacujet A500-6PTR — пневматическая траверса для стекла и стеклопакетов массой до 500 кг с шестью присосками диаметром 270 мм. Из движений в модели есть наклон 90° и поворот 90°; цилиндра подъёма нет, поэтому высоту задаёт кран или кран-балка. Работает захват от цеховой пневмосети 6–8 бар.

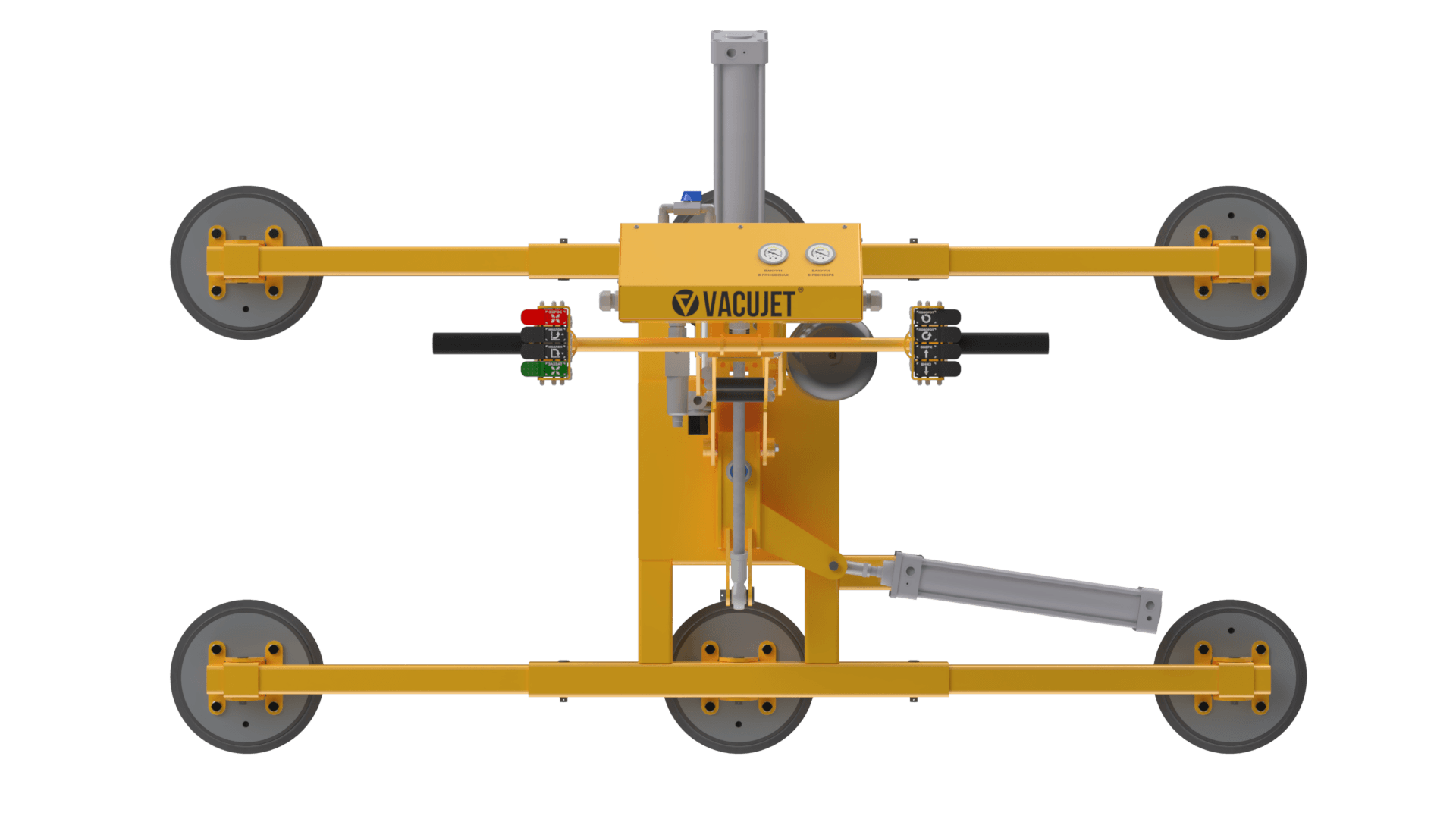

Схема удержания собирается под формат полотна. Присоски крепятся к раме стальными «пальцами» и переставляются по Н-образной раме — до 7 позиций на трубе с удлинителями и 3 позиции без них. Каждую присоску можно отключить отсечным ручным клапаном, если полотно узкое или часть присосок не нужна.

Где применяется. Стекольные цеха и участки остекления: снятие стекла из пирамиды и стеллажа, подача на стол раскроя, к станкам обработки кромки, на мойку и закалку; установка полотна в проём и укладка в пирамиду. Наклон и поворот нужны, когда полотно требуется развернуть или наклонить при укладке, а вертикальный ход от цилиндра не требуется — его берёт на себя подъёмная техника.

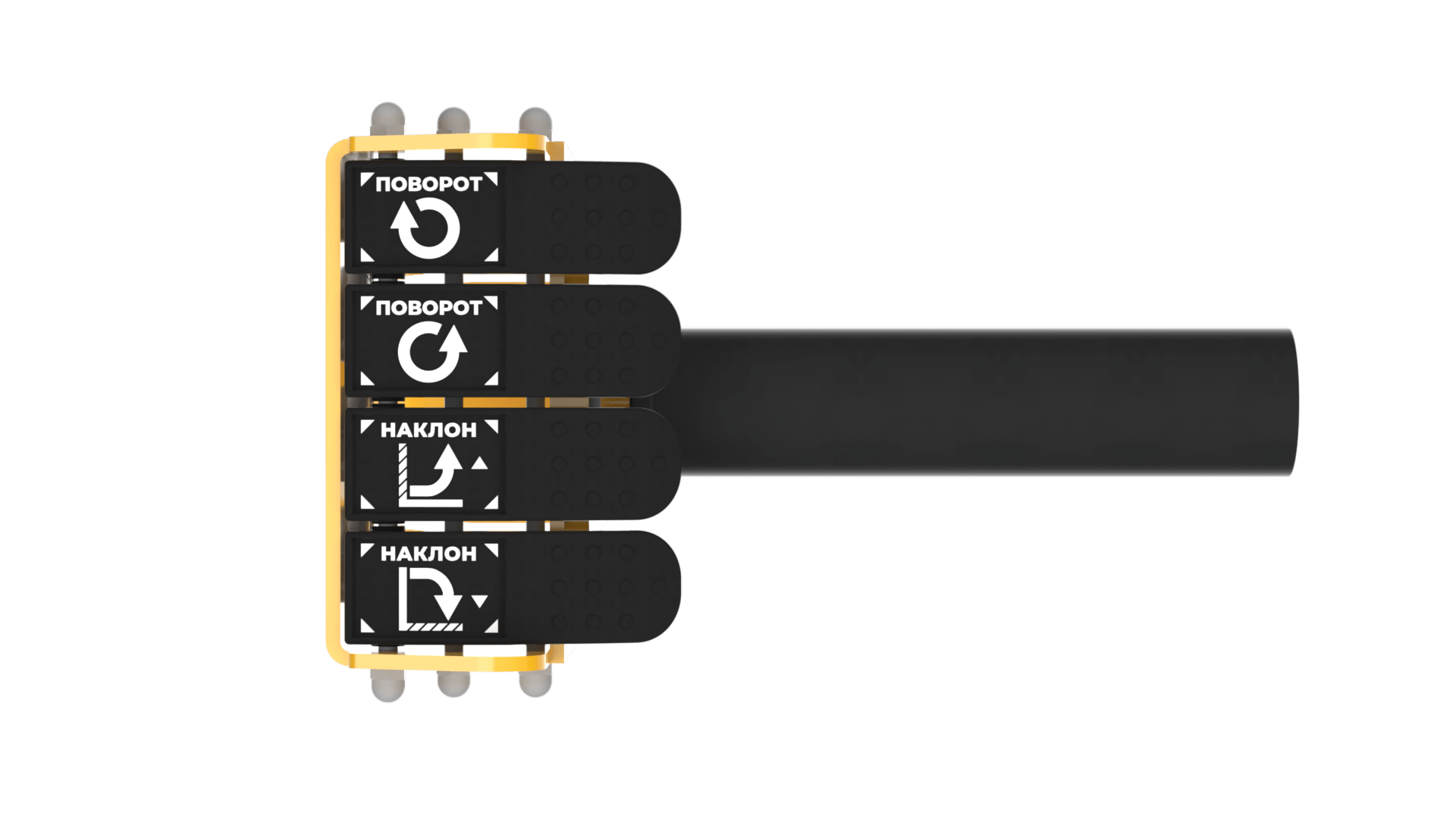

Управление и безопасность. Клавиши управления стоят на ручке, ручка плавающая — шарнир с газлифтами гасит рывки и разворачивает захват под рукой оператора. Вакуум создаёт эжектор с отключаемой подачей воздуха: расход 55–85 л/мин, после присасывания стекла воздух не расходуется. Цилиндр наклона берёт 36 л/ход, поворот — 7 л/ход в одну сторону; отказ от цилиндра подъёма экономит ещё 86 л/ход. Груз удерживают вакуумный ресивер с обратным клапаном и вакуумный фильтр, магистраль защищает пневматический фильтр. Пультов у модели нет: это цеховой захват, всё управление — на ручке оператора. Рабочий диапазон температур — от −15 до +40 °C.

Захват Vacujet A500-6PTR производит компания ООО «Дельта» на собственном предприятии в Санкт-Петербурге; поставка — по всей России.
