Вакуумный захват Vacujet A500-6PTRL

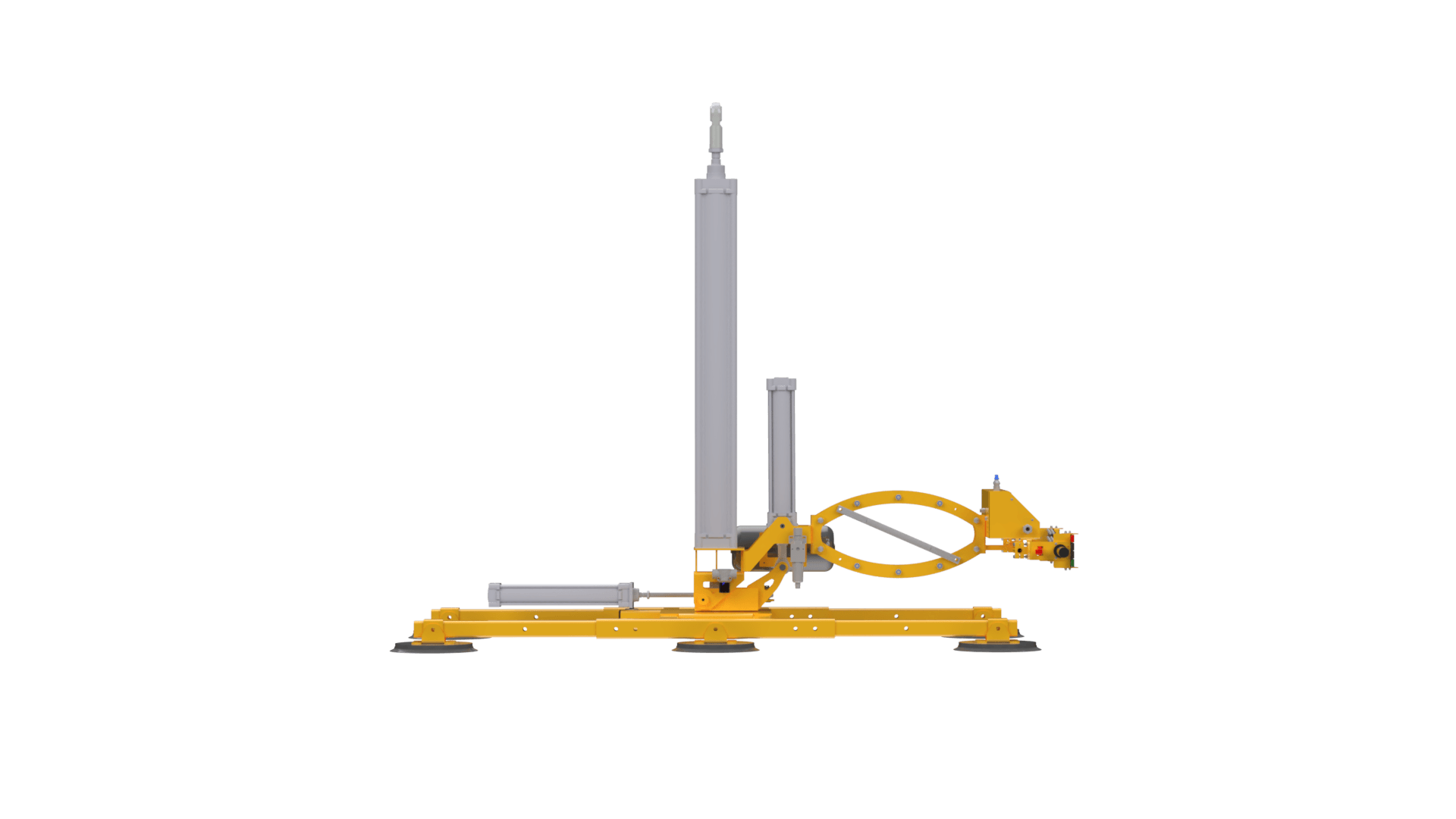

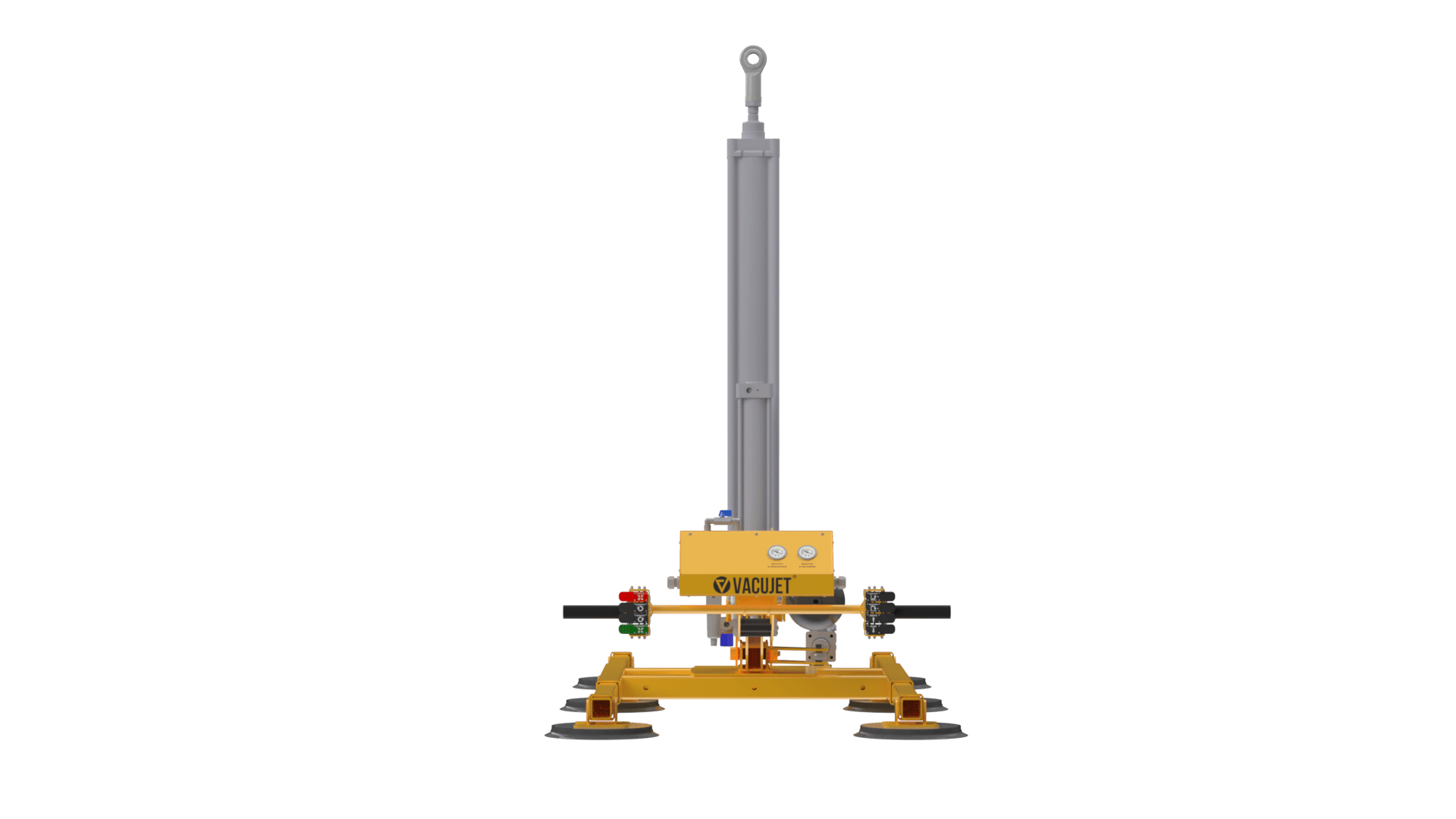

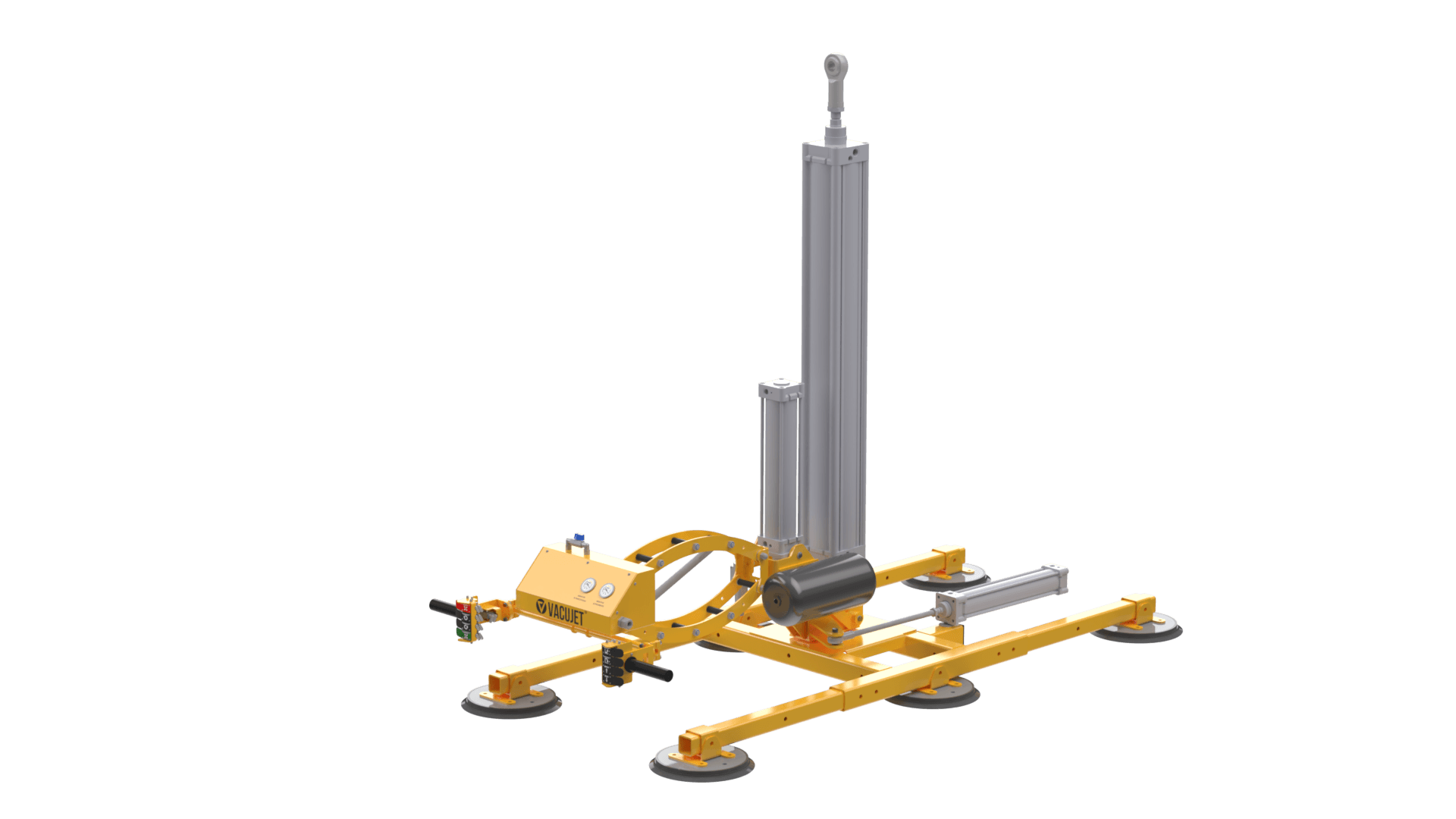

Вакуумный захват Vacujet A500-6PTRL — модель пневматической линейки до 500 кг. Крупное стекло удерживают шесть присосок диаметром 270 мм, а три пневмоцилиндра дают наклон 90°, поворот 90° и подъём с ходом 1000 мм. Источник энергии один — сжатый воздух 6–8 бар, поэтому устройство работает там, где нет розетки и негде заряжать аккумулятор.

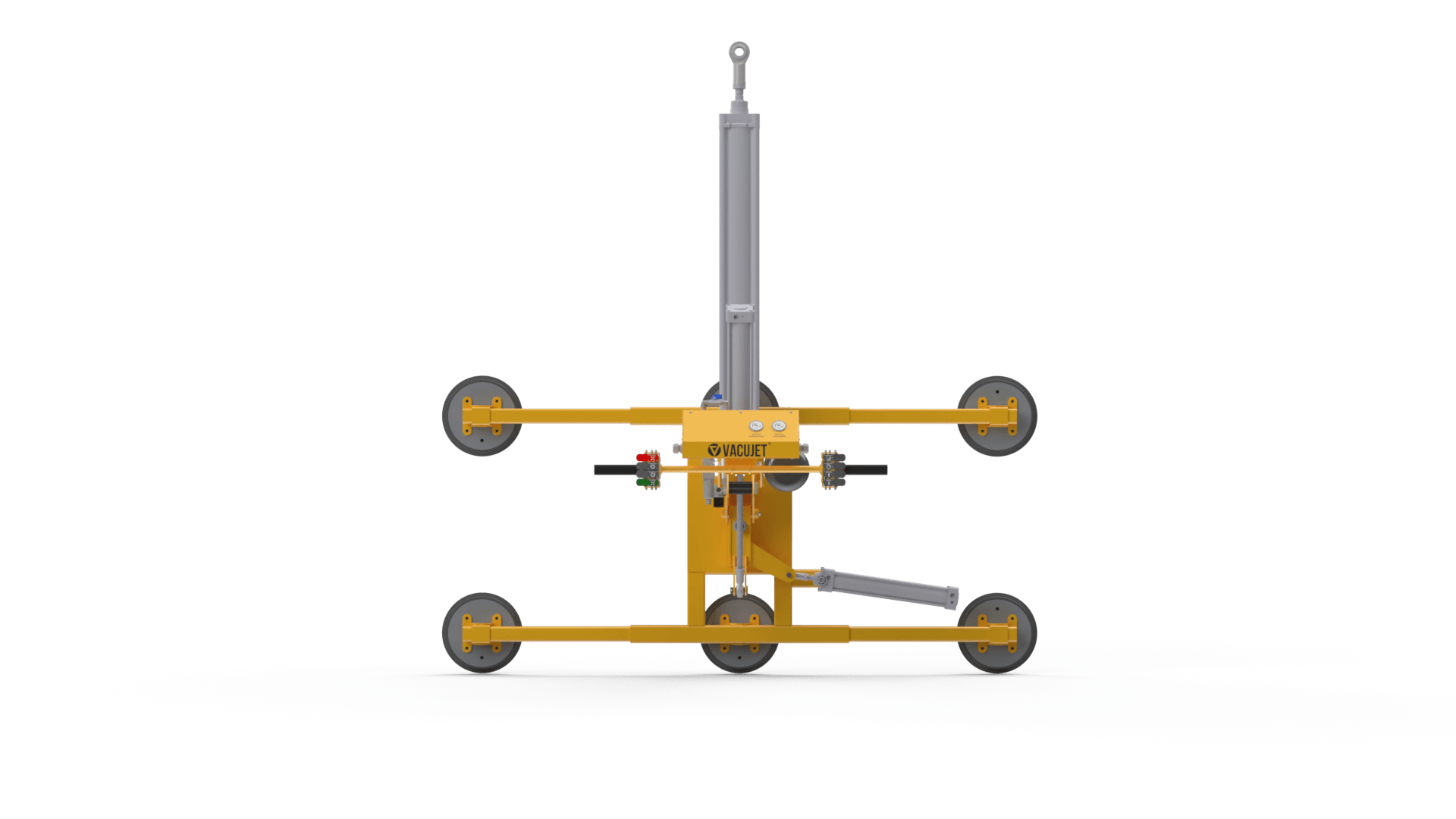

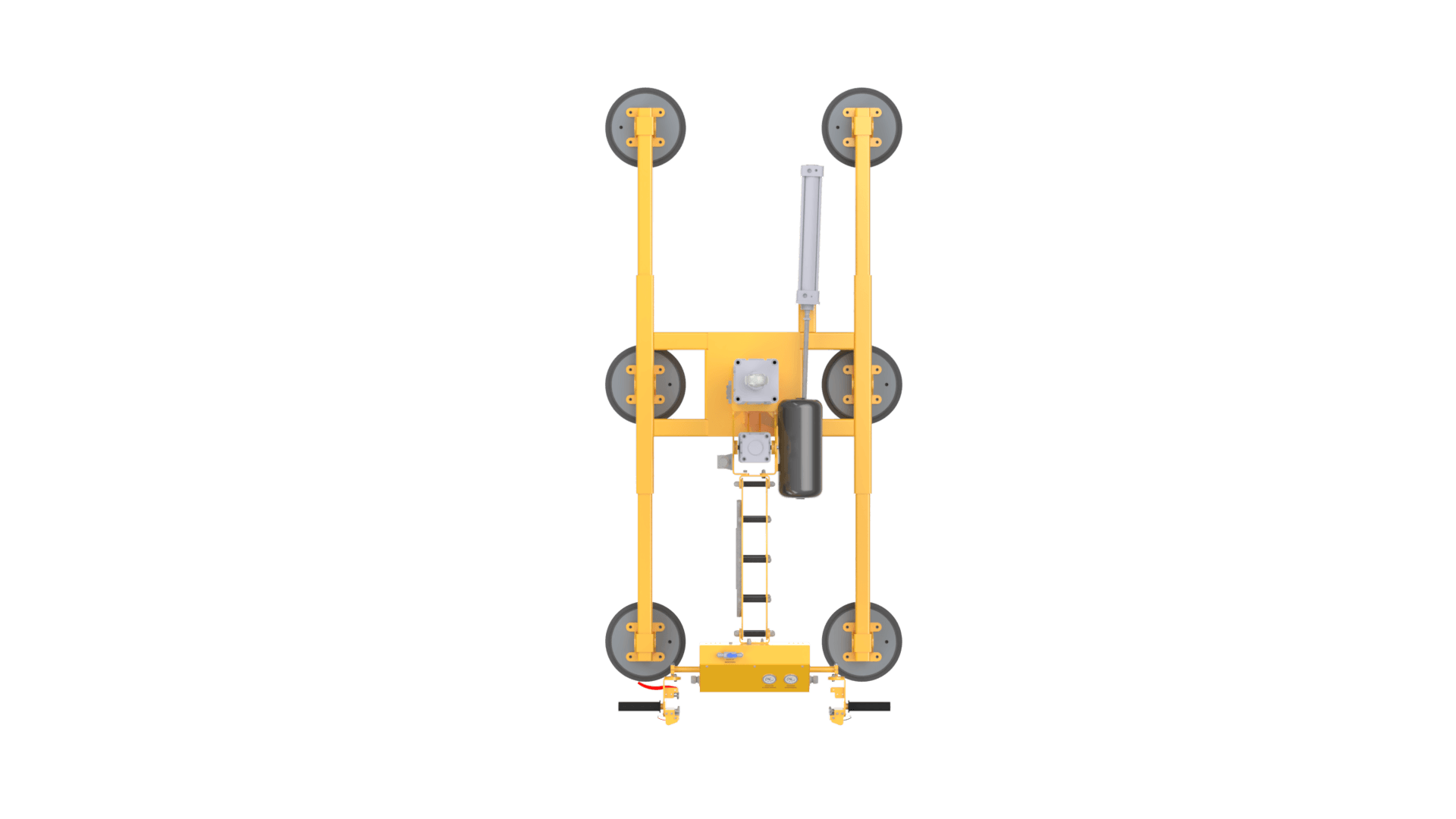

Шесть присосок распределяют нагрузку по площади: полотно поднимается ровно, без прогиба и остаточной деформации. Схема переставляется по Н-образной раме стальными «пальцами»: до 7 позиций на трубе с удлинителями и 3 без них. Модель выросла из A350-4PR: к той же раме добавляют удлинители и две присоски, и захват берёт 500 кг при размере по присоскам до 1000×2000 мм.

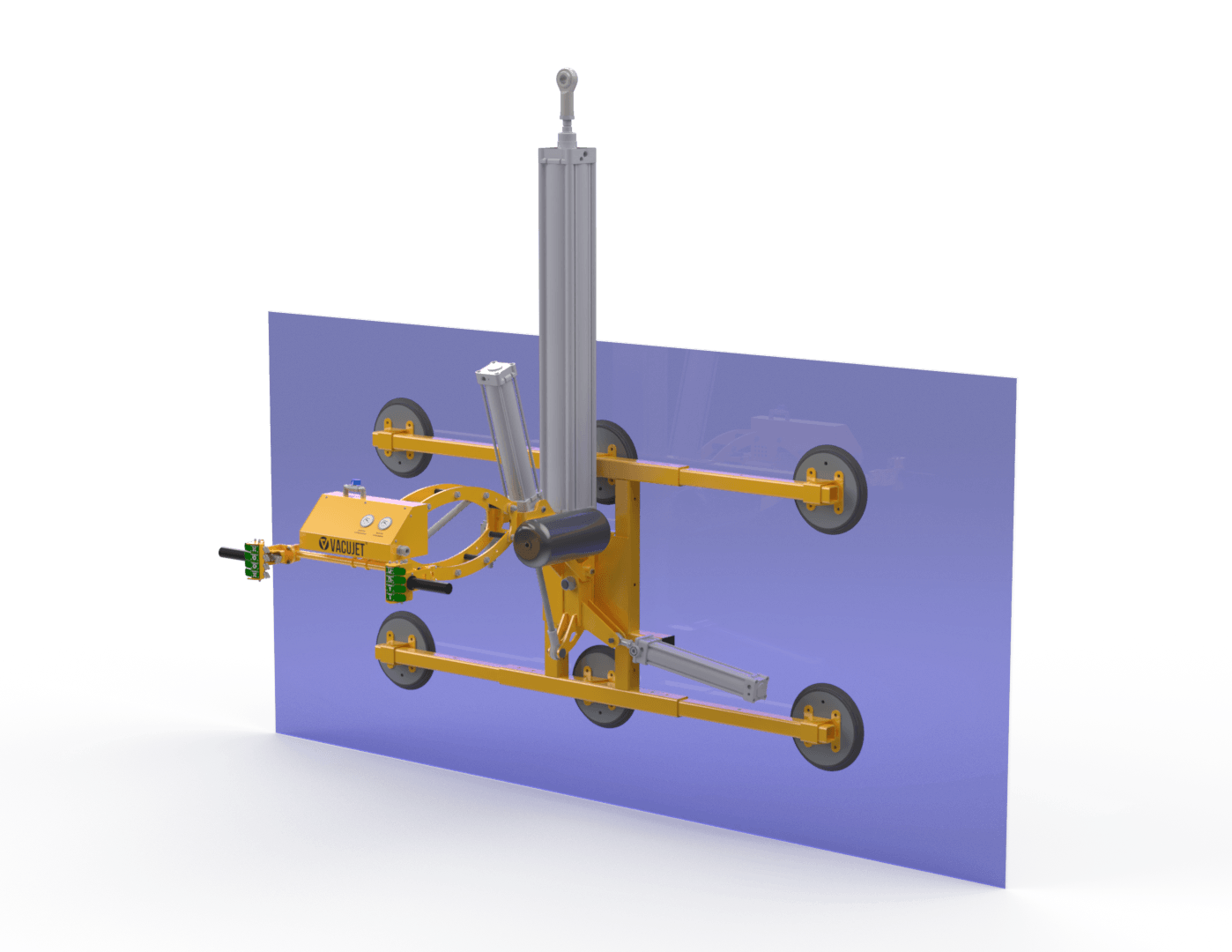

Где применяется. Стекольные цеха и участки остекления: снятие стекла и стеклопакетов из пирамиды, подача на стол раскроя, к станкам обработки кромки, на мойку и закалку; установка полотна в проём, укладка в пирамиду или транспортную тару. Наклон пригодится для перевода стекла из вертикали в горизонталь, поворот — для точной ориентации, а подъём цилиндром — для подачи на нужную высоту. С листовым металлом с ровной поверхностью модель тоже работает.

Управление и безопасность. Клавиши стоят на ручках, ручка плавающая — шарнир с газлифтами помогает вести груз плавно. Эжектор расходует 55–85 л/мин, подача воздуха на него отключается после присасывания. Цилиндр подъёма на этой модели берёт 86 л/ход в одну сторону, наклон — 36 л/ход, поворот — 7 л/ход. Груз страхуют вакуумный ресивер с обратным клапаном, вакуумный фильтр и магистральный пневматический фильтр. Пультов у модели нет: это цеховой захват, всё управление — на ручке оператора.

Подъёмник Vacujet A500-6PTRL производит компания ООО «Дельта» на собственном предприятии в Санкт-Петербурге; поставка — по всей России.
