Крепление сэндвич-панелей и узлы: порядок работ, требования и допуски

Крепление сэндвич-панелей — операция, где ошибка проявляется не сразу. Неплотный замок, перекос и слабый крепёж дают протечки, свист ветра и ослабление узлов через год. Разбираем порядок работ и требования, которые задаёт СП 70.13330.2012 в разделе «Монтаж лёгких ограждающих конструкций». Отдельно — чем крепят, в какой последовательности, какие допуски проверяют и как в этом участвует подъём панели.

Что задаёт проект, а что — нормативы

Схему крепления определяет рабочая документация: тип крепежа, его диаметр и длина, шаг и места установки. Для кровли это проект кровли, для стен — проект фасада, плюс альбомы технических решений производителя панелей. Крепёж выбирают согласно проекту, а не наугад.

Общие требования к монтажу лёгких ограждающих конструкций, порядок работ и допуски задаёт СП 70.13330.2012. Когда шаг крепежа в документации отсутствует, стандарт даёт правило. Гофрированные листы настила крепят к несущим элементам в поперечном направлении: через волну на промежуточных опорах и в каждой волне по периметру здания. Для верхнего слоя кровли шаг — от 400 мм на промежуточных тетивах и 200 мм по карнизным.

Отдельно стандарт допускает предварительное крепление двумя метизами — но с оговоркой. В конце смены панель должна быть закреплена полным количеством винтов согласно проекту. Панель, оставленная на ночь, — это сорванная ветром облицовка.

Кровельные панели: порядок крепления

Кровельные панели крепят в два этапа: сначала к несущим конструкциям кровли, затем в стыке. Ведут крепление от верха вдоль уклона вниз — от конька к свесу. Диаметр и длина самонарезающих винтов зависят от несущей конструкции и толщины панели и указаны в проекте кровли.

До монтажа панелей нужно закончить устройство стропил и прогонов и проверить места монтажа: горизонтальность, вертикальность, параллельность и плоскостность. В местах примыкания и контакта на металле восстанавливают антикоррозионное покрытие. На прогоны приклеивают уплотнитель — терморазделяющую полосу: она снижает воздухопроницаемость через стыки и звуковую вибрацию панелей.

В замок нижнего ряда закладывают герметик — силиконовый, бутилкаучуковый шнур, уплотнитель ТСП или герметизирующую ленту. Панели готовят заранее. Со стороны свеса удаляют нижнюю облицовку и часть утеплителя (величина указана в проекте, обычно порядка 100 мм), убирают остатки клея и подкрашивают повреждённое покрытие. У первой панели и у торца здания обрезают свободный гофр верхней обшивки — под торцевой нащельник.

Стеновые панели: порядок крепления

Перед монтажом проверяют точность металлического каркаса: вертикальность, горизонтальность, плоскостность и шаг колонн, а в местах контакта восстанавливают антикоррозионное покрытие. Монтаж стен и перегородок ведут преимущественно попанельно.

Уплотняющие прокладки в вертикальных и горизонтальных стыках укладывают до установки панелей. Перед монтажом следующей панели в замок «паз» уже смонтированной наносят герметик для наружных работ, бутилкаучуковый шнур или уплотнитель ТСП — замок уплотняется с внутренней стороны стены.

Очерёдность зависит от разрезки: стены с горизонтальной разрезкой монтируют снизу вверх, поярусно, с вертикальной — слева направо. В местах примыкания стеновых конструкций к колоннам наклеивают уплотнитель.

Стандарт предписывает: к стальным колоннам и фахверковым стойкам со стенками 12 мм и менее стеновые конструкции крепят самонарезающими винтами без предварительного сверления. К железобетонным колоннам — анкерами с предварительным сверлением: диаметр 4,8 или 6,3 мм, заглубление от 32 и 38 мм соответственно, глубина отверстия на 20 мм больше.

Фасонные элементы крепят самонарезающими винтами с ЭПДМ-прокладкой или комбинированными заклёпками.

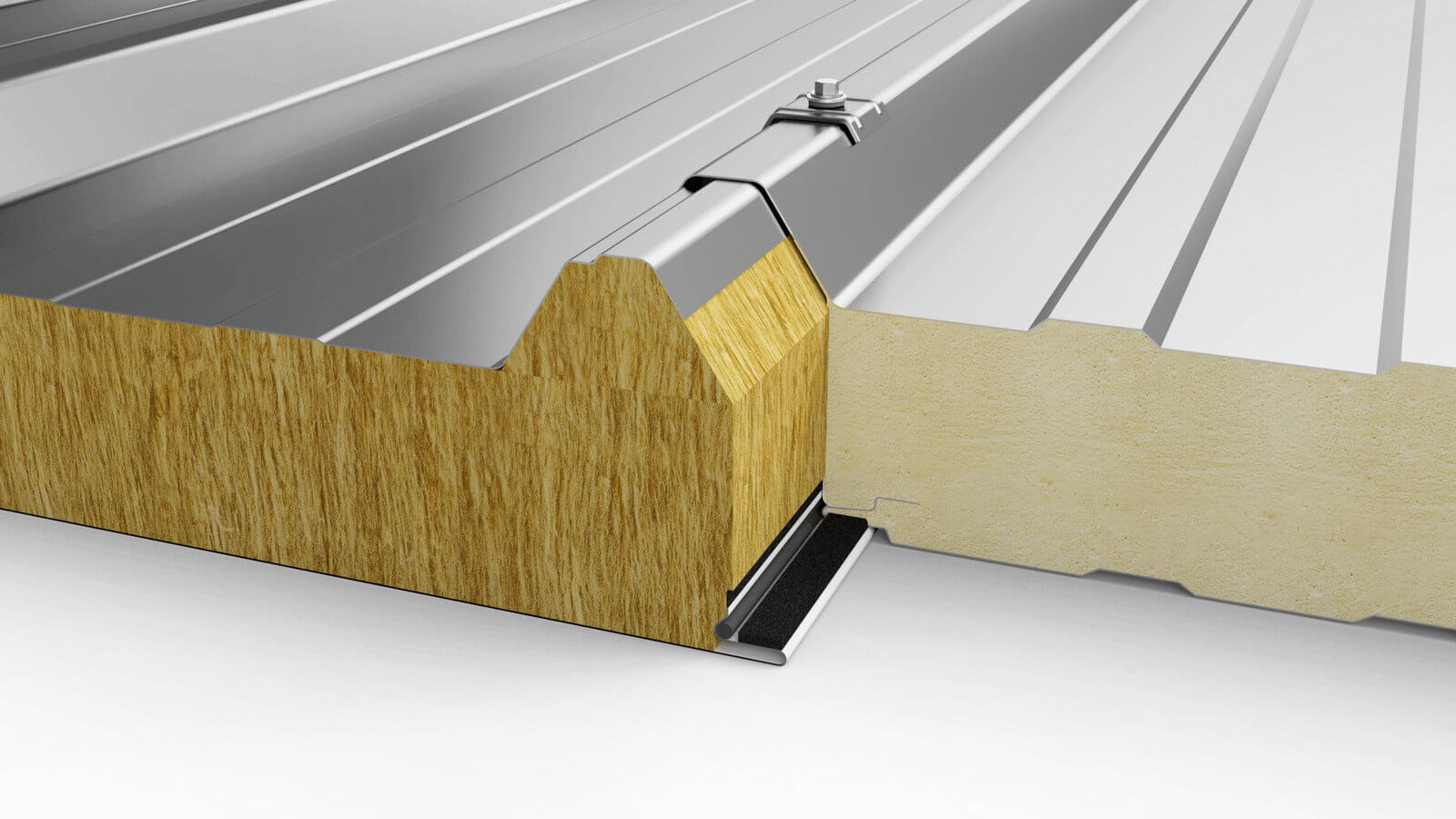

Узлы и примыкания

Фасонные элементы — цокольные, угловые, обрамления проёмов, нащельники — устанавливают внахлёст с герметизацией стыка. Нахлёст по стандарту: для горизонтальных элементов от 50 мм, для вертикальных — 80–100 мм. Пропуски и щели запрещены.

Порядок монтажа фасонных элементов — от низа (цоколя) до конька кровли: так оформляемые узлы получаются герметичными. Все накладки горизонтальных и вертикальных стыков и угловые элементы ставят на герметик, чтобы влага не попадала внутрь стыка.

Сливы и примыкания — к оконным и дверным проёмам, кровле, парапетам, цоколю — монтируют до стеновых облицовочных материалов. Для термоизоляции каркаса используют терморазделяющую полосу из вспененного пенополиэтилена или жёсткой минеральной ваты толщиной 30 мм, а стыки профилей заделывают самоклеящейся алюминиевой лентой.

Герметизация и уплотнители

• замок панели — герметик для наружных работ, бутилкаучуковый шнур диаметром 8 мм, уплотнитель ТСП сечением 8×3 мм или герметизирующая лента;
• прогоны кровли — терморазделяющая полоса, приклеиваемая до укладки панелей;
• стыки стен — уплотняющие прокладки укладывают до установки панелей, замок уплотняют с внутренней стороны стены;
• фасонные элементы — герметик в плоскостях примыкания к панелям;
• каркас — терморазделяющая полоса 30 мм и алюминиевая лента на стыках профилей.

Роль подъёма: почему панель держат до последнего винта

Крепёж встаёт в проектные места, когда панель подана ровно: замок совпадает с соседней панелью, перекосов и зазоров нет. Подача панели — задача захвата: он держит изделие за плоскость и позволяет вывести его в проектное положение.

Стандарт прямо запрещает строповку панелей вертикальной разрезки со стороны верхней кромки и подъём поворотом относительно противоположной кромки. Поэтому панель и берут за плоскость, а не за край: подъём за кромку — это и риск скола, и опасность для самой панели.

Пока крепёж не поставлен, панель держится только на захвате. Вакуум снимают последним — после того как панель закреплена. Пошаговый порядок разобран в статьях Монтаж стеновых сэндвич-панелей вакуумным захватом и Кровельные сэндвич-панели: подъём и укладка. Там же — про точки опоры, свесы и проверку панели перед подъёмом.

Допуски, которые проверяют

СП 70.13330 задаёт предельные отклонения: если в рабочей документации нет других требований, ориентируются на них.

• точность укладки сэндвич-панелей — ±2 мм;
• положение центров крепежа (самонарезающие винты, дюбели, комбинированные заклёпки) — ±3 мм;
• толщина шва между смежными панелями по длине — 10 мм;
• разность отметок концов горизонтально установленных панелей: до 6000 мм — ±5 мм, от 6000 до 12 000 мм — ±10 мм;
• отклонение от вертикали продольных кромок панелей — 0,001, плоскости наружной поверхности стены — 0,002;
• уступ между смежными гранями панелей — 3 мм;
• для облицовки фасада: отклонение от вертикальности и горизонтальности крепления — 2 мм на 1 м, отклонение плоскости фасада от вертикали — 1/500 высоты, но не более 100 мм.

Некачественный крепёж: что делать

Если винт срезался, оборвалась головка или крепёж сел неплотно, рядом ставится новый: стандарт задаёт — в пяти диаметрах стержня крепежа и до 60 мм от старого. Другой вариант — рассверлить отверстие и поставить винт большего диаметра.

Старое отверстие в верхнем слое кровли заделывают герметиком, шпатлюют и окрашивают под цвет покрытия. Оставлять некачественный крепёж «как есть» опасно: это точка, откуда начинается и протечка, и ослабление панели.

Инструмент и резка

Резку стальных оцинкованных профилей, фасонных и крепёжных элементов и облицовки панелей выполняют лобзиками, циркулярными пилами и ручными ножовками с мелким зубом. Утеплитель режут специальными ножами.

Абразивные круги для резки панелей, фасонных и крепёжных элементов применять запрещено — стандарт это прямо оговаривает. Сварочные и механические работы, связанные с резанием и шлифованием абразивом, ведут на таком расстоянии от панелей и профилей, чтобы облицовка не повредилась.

Стальную стружку удаляют немедленно: она повреждает и царапает облицовку и запускает коррозию. Перемещение грузов и складирование по кровле ведут с инвентарных трапов и мостиков, чтобы не помять покрытие.

Хранение и подготовка панелей

• панели хранят в заводской упаковке — под навесом или в закрытом сухом складе с твёрдым полом;
• на открытой площадке — штабель высотой не более 2500 мм на деревянных брусках с шагом 1–1,5 м, с уклоном площадки для отвода воды;
• пакеты зачехляют водозащитным материалом, но низ оставляют открытым — для циркуляции воздуха;
• крепёж, герметики, нащельники и откосы хранят в закрытом проветриваемом складе в заводской упаковке;
• панели укладывают с учётом очерёдности монтажа — чтобы не перекладывать пачку лишний раз.

Чек-лист перед креплением

• каркас проверен по вертикали, горизонтали и плоскостности, покрытие в местах контакта восстановлено;
• разметка маячных точек выполнена, положение первой панели вынесено на проектную отметку;
• уплотнитель (терморазделяющая полоса) на прогонах или в примыканиях уложен до установки панели;
• герметик для замка подготовлен;
• панель подана ровно: замок совпадает, перекоса нет;
• вакуум ещё держит панель;
• крепёж поставлен согласно проекту: тип, шаг и места; в конце смены — полное количество винтов;
• бракованный крепёж переставлен, старые отверстия заделаны и подкрашены.

Частые вопросы

Чем крепят сэндвич-панели?

По проекту: самонарезающие винты и комбинированные заклёпки. Тип, диаметр, длина и шаг указаны в рабочей документации. В СП 70.13330 приведены примеры: для фасонных элементов — самонарезающие винты 4,8×28 мм с ЭПДМ-прокладкой или заклёпки 3,2×8 мм, для крепления к металлоконструкциям — винты 5,5×32 или 5,5×19 мм с ЭПДМ-прокладкой.

Можно ли крепить панель предварительно двумя винтами?

Допускается — но с условием: в конце смены панель должна быть закреплена полным количеством винтов согласно проекту. Оставлять панель на двух метизах на ночь опасно.

В каком порядке крепят кровельные панели?

Сначала к несущим конструкциям кровли, затем в стыке. Крепление ведут от верха по уклону вниз — от конька к свесу.

Можно ли резать панели болгаркой?

Абразивные круги для резки панелей, фасонных и крепёжных элементов применять запрещено. Используют лобзик, циркулярную пилу или ножовку с мелким зубом, утеплитель — специальными ножами. Стружку удаляют сразу.

Что делать, если винт сорвался или не сел?

Поставить новый крепёж рядом — на расстоянии не менее пяти диаметров стержня и не более 60 мм, либо рассверлить отверстие и поставить винт большего диаметра. Старое отверстие в верхнем слое кровли заделать герметиком, зашпаклевать и окрасить.
