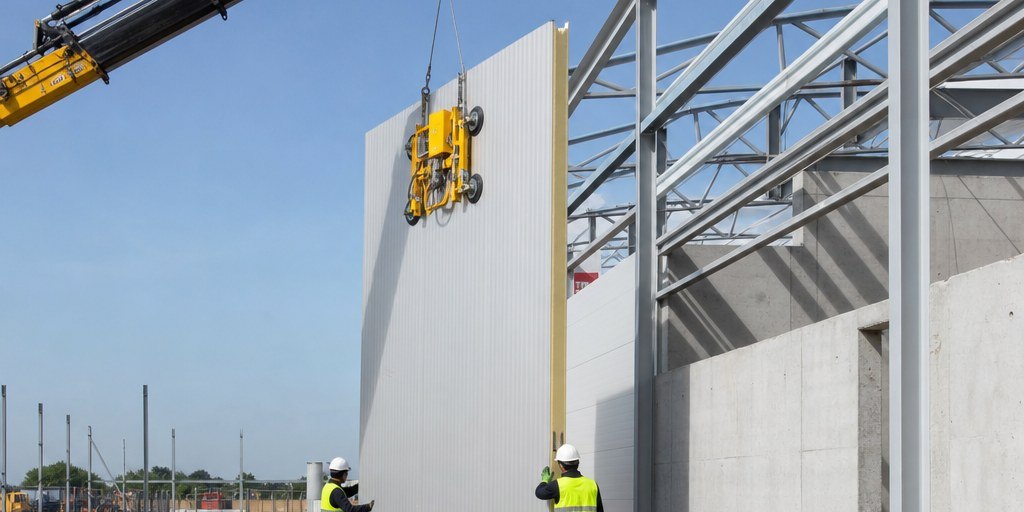

Монтаж стеновых сэндвич-панелей вакуумным захватом: пошаговая технология

Стеновую сэндвич-панель нельзя поднимать за кромку: скол облицовки, погнутый замок и брак на фасаде. Поэтому панель берут за плоскость — присосками вакуумного захвата. Разбираем весь цикл: от пачки на площадке до закреплённой панели в стене. Отдельно — нюансы, которые влияют на безопасность и на то, останется ли изделие целым.

Что такое вакуумный захват для стеновых панелей

Вакуумный захват (второе название — вакуумный подъёмник) — навесное оборудование, которое подвешивается на крюк крана или манипулятора. Своими двигателями захват не перемещается: подъём и подачу груза делает кран, а захват удерживает груз присосками за счёт разряжения. Монтаж стеновых сэндвич панелей вакуумным захватом строится на одном правиле: панель берут за плоскость, а не за кромку.

Для стеновых сэндвич-панелей мы выпускаем серию Vacujet SP: грузоподъёмность до 600 кг, вакуумный насос и питание от аккумулятора, поэтому на площадке не нужны кабели и розетка.

Управление — с радиопульта: монтажник включает присасывание и сброс, а крановщик ведёт груз. У моделей с наклоном изделие переводится из горизонтали в вертикальное положение — так удобнее заводить его в замок. Страховочные стропы входят в комплект всех моделей SP, и применять их нужно обязательно.

Как устроена сэндвич-панель и почему её держит вакуум

Сэндвич-панель состоит из двух листов профлиста и наполнителя между ними — минеральной ваты или ЭППУ. Металл воздух не пропускает. Присоска «работает» только с той панелью, к которой приложена: воздух через облицовку не подсасывается. Поэтому нижний элемент в пачке не прихватывается вместе с верхним.

Панели приходят с завода в пачках, между ними иногда лежат подкладки. Это удобно для монтажа: захват опускают на плоскость верхнего изделия, и пачка остаётся на месте.

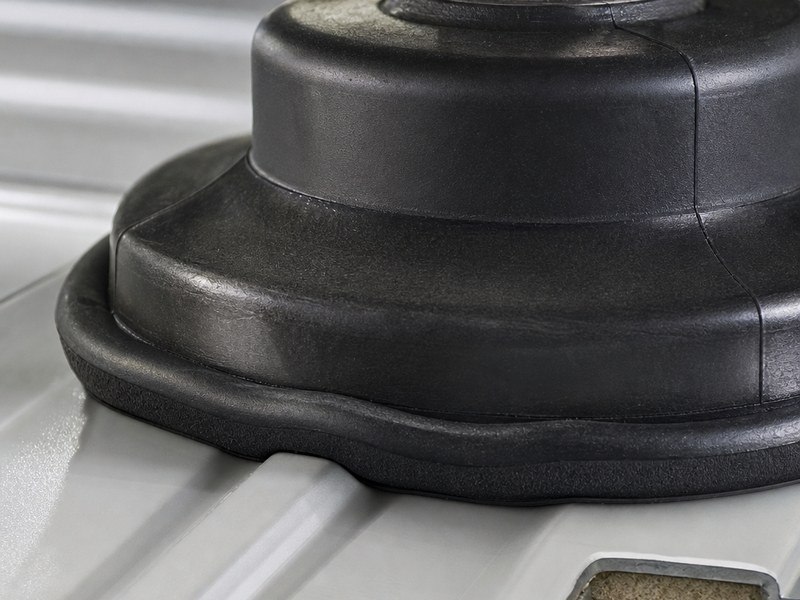

Облицовка стеновых панелей бывает гладкой, микрорифлёной и трапециевидной. Присоски оснащены уплотнительным шнуром по контуру: шнур эластичный и прихватывает неровности профиля, поэтому захват уверенно держит панель даже на рифлении. Запас по неровностям — до 2–3 мм, а рифление облицовки обычно не превышает 1,5 мм.

Что нужно на объекте

• кран или манипулятор подходящей грузоподъёмности — захват сам груз не поднимает;
• бригада: крановщик ведёт груз, монтажник с радиопультом управляет вакуумом, ещё один-два человека фиксируют и крепят изделие на месте;
• заряженный аккумулятор — питание автономное, но заряд проверяют до начала смены;
• место для пачки — ровная площадка, с которой удобно брать изделия без перехлёстов;
• проверенный материал: целые кромки, непогнутый замок, чистая облицовка в зоне присосок, без расслоения наполнителя.

Пошаговая технология монтажа

1. Подготовка. Пачку размещают у места монтажа, снимают упаковку. Захват подвешивают на крюк крана, проверяют присоски, уплотнительный шнур, стропы и заряд аккумулятора.
2. Присасывание. Присоски опускают на плоскость верхнего изделия и включают вакуум с радиопульта. Нижний элемент не прихватывается: металл облицовки воздух не пропускает.
3. Подъём. Крановщик ведёт груз, монтажник с радиопульта контролирует захват и страховочные стропы.

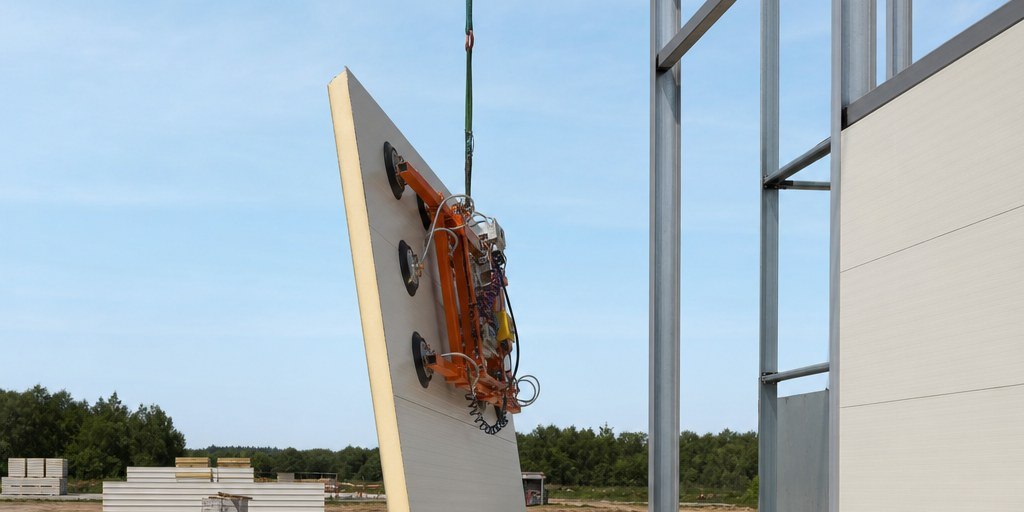

4. Наклон. У моделей с наклоном панель переводят в вертикальное положение — так её проще заводить в замок соседней панели.
5. Подача к месту. Панель подводят к месту установки и заводят в замок: сначала нижний край, затем выравнивают по вертикали.
6. Крепёж. Крепление сэндвич-панелей выполняют по проекту: замок соединяет изделия между собой, дополнительно ставят саморезы и оформляют узлы примыкания. Требования и допуски по креплению разобраны в отдельной статье — Крепление сэндвич-панелей и узлы.
7. Сброс вакуума. Только после того, как изделие закреплено, монтажник снимает вакуум и захват возвращается за следующей панелью.

Седьмой пункт — главный по безопасности. Ранний сброс вакуума — самая частая причина падения панели: пока крепёж не поставлен, панель держит только захват.

Как выбрать модель под панель

Подбор идёт по четырём параметрам: вес панели, длина, толщина и наполнитель. Вес и длина определяют грузоподъёмность и число присосок, толщина и наполнитель — жёсткость конструкции. Тонкое изделие с лёгким наполнителем требует больше точек опоры, чтобы не прогнуться при подъёме.

В серии SP есть модели под разные задачи. SP и SPC — для стеновых панелей. SP450 — самая лёгкая модель серии. SPU — универсальная, для стеновых и кровельных панелей. SPG берёт и панели, и стекло: до 500 кг с поворотом на 360 градусов. Подобрать вариант под конкретную панель можно в разделе вакуумные захваты для сэндвич-панелей.

Длинные и тонкие панели: как не сломать

Длинную панель нельзя поднять одной присоской по центру: без опоры по длине она сложится под собственным весом. Чем больше точек контакта присосок с панелью, тем лучше вес распределяется по раме захвата.

Для длинных и тонких панелей используют удлинители рамы: они есть у SPU, а к SP их можно докупить. Особенно важно такое решение для панелей большой длины с лёгким наполнителем.

Допустимую длину свеса от края присоски до края панели уточняйте у производителя сэндвич-панелей. Она зависит от толщины изделия, наполнителя и длины листа. Универсальной цифры здесь нет — при слишком больших свесах изделие не выдержит собственную нагрузку.

Ещё один момент — как изделие расположено при подъёме. Плашмя (лёжа, как в пачке) вес работает на изгиб по длине — поэтому важны точки опоры по всей длине. Когда панель ставят в вертикальную плоскость на стену, вес работает вдоль полотна, а не на изгиб. Сломать изделие собственным весом в таком положении сложнее.

Не путайте такое положение с раскладкой панелей на стене. Раскладка бывает вертикальной (элементы идут снизу вверх) и горизонтальной (элементы лежат вдоль стены). Тип выбирают по проекту, а не по возможностям захвата. Кровельные панели укладывают параллельно земле или под небольшим углом.

Перед подъёмом на высоту изделие приподнимают и смотрят, как оно себя ведёт. Если панель прогнулась или пошла волной — точек опоры не хватает, добавляют присоски или удлинители рамы. Заодно проверяют качество материала: у некачественных панелей при подъёме расслаивается наполнитель и отходит от профлиста. Такой материал лучше не монтировать.

Что даёт вакуумный захват на монтаже

• облицовка и замок целы — изделие не контактирует с металлом захвата за кромку;
• меньше людей на подъёме — вакуум включает монтажник с радиопульта, груз ведёт крановщик;
• быстрее цикл — заготовку берут из пачки и сразу ставят в проектное положение, без ручных перехватов;
• крепление идёт ровнее — изделие подаётся вертикально и заводится в замок без перекоса;
• работа без сети — питание от аккумулятора, поэтому монтаж идёт и на удалённых объектах;
• безопасность — страховочные стропы в комплекте и автооткачка при падении вакуума.

Если монтируете кровельные панели — про подъём, разгрузку и укладку рассказали отдельно в статье Кровельные сэндвич-панели: подъём и укладка. А если ещё выбираете между струбциной и вакуумным захватом — смотрите сравнение вариантов.

Частые ошибки при монтаже

• сбросить вакуум до того, как изделие закреплено, — изделие падает;
• поднимать длинное изделие одной присоской — оно складывается под собственным весом;
• игнорировать допустимые свесы от края присоски до края панели;
• работать без страховочных стропов, хотя они входят в комплект всех моделей SP;
• оставлять присоски и уплотнительный шнур загрязнёнными — пыль и мусор ухудшают прилегание;
• монтировать панель с отслоившимся наполнителем — такой материал не держит нагрузку и расслаивается дальше;
• брать панель за кромку, а не за плоскость: сколы облицовки и погнутый замок.

Безопасность

• стропы обязательны. Страховочные стропы идут со всеми моделями SP — их применяют при каждом подъёме;
• автооткачка. При падении уровня вакуума система автоматически повышает разряжение, и панель остаётся на захвате;
• сброс вакуума — в последнюю очередь, после крепежа;
• никого под грузом, зона подъёма ограждается, работа на высоте — по правилам охраны труда;
• при сильном ветре изделие большой площади теряет устойчивость: работы приостанавливают до стихания.

Разгрузка панелей на объекте

Обычно пачки сэндвич-панелей выгружает кран или погрузчик: всю пачку снимают за один раз — быстрее. Вакуумным захватом разгружают реже — он берёт по одному изделию.

Захват выручает в двух случаях. Первый — нет техники, способной снять пачку целиком. Второй — изделие нужно не сложить в штабель, а сразу подать на монтаж: снять с машины и поднять на стену.

Чек-лист перед монтажом

• грузоподъёмность крана или манипулятора соответствует весу панели с запасом;
• захват подобран под вес, длину, толщину и наполнитель изделия;
• для длинных панелей предусмотрены удлинители рамы;
• аккумулятор заряжен, присоски и уплотнительный шнур чистые и целые;
• страховочные стропы на месте и используются;
• в зоне монтажа нет людей, площадка освобождена;
• бригада знает порядок: крановщик ведёт груз, монтажник управляет вакуумом.

Частые вопросы

Можно ли монтировать стеновые панели зимой?

Да. Захваты серии SP работают от аккумулятора, поэтому на площадке не нужны кабели и розетка. Рабочий диапазон большинства моделей — от −15 до +40 °C. На практике оборудование работает и при −20 °C. Но зимой больше мешают погодные условия: ветер, обледенение панелей и площадки, тёплая одежда и перчатки у монтажников.

Сколько человек нужно на монтаж панели?

Крановщик ведёт груз, монтажник с радиопульта включает присасывание и сброс, ещё один-два человека фиксируют изделие и ставят крепёж. Со струбциной панель переставляют вручную, и людей на подъёме нужно больше.

Что произойдёт при отключении питания?

При падении уровня вакуума срабатывает автооткачка, и панель остаётся на захвате; дополнительно груз страхуют стропы. Вакуум не сбрасывается сам — его снимает монтажник с пульта.

Можно ли поднимать длинные панели?

Да, но с достаточным числом присосок и, для длинных и тонких панелей, с удлинителями рамы. Допустимые свесы от края присоски до края панели уточняйте у производителя панелей.

Входят ли страховочные стропы в комплект?

Да, стропы идут со всеми моделями серии SP. Это не опция, а элемент безопасности: их применяют при каждом подъёме изделия.
