Кровельные сэндвич-панели: подъём, разгрузка и укладка вакуумным захватом

Кровельная сэндвич-панель длиннее стеновой, и поднять её за один край нельзя. Изделие прогнётся, облицовка и замок пострадают, а по ним панели соединяются и держат герметичность кровли. Поэтому наверху работают захватом с рамой по всей длине. Разбираем, как поднимают и укладывают кровельные панели и сколько нужно точек опоры. Отдельно — при каком ветре работы останавливают и какие ошибки приводят к браку.

Чем кровельные панели отличаются от стеновых

Кровельные сэндвич-панели длиннее стеновых, и вес распределён по всей длине. Если поднять такое изделие за один конец или за кромку, оно прогнётся под собственным весом. Наполнитель отходит от профлиста, кромка мнётся, замок перестаёт совпадать.

На кровле изделие лежит на прогонах: параллельно земле или под небольшим углом, по уклону кровли. Значит, захват должен удерживать за плоскость и опускать ровно, без перекоса. Тогда панель ложится на прогоны всей плоскостью, а замок соединяется с соседней панелью.

Отсюда главное отличие кровельного захвата для сэндвич-панелей от стенового: он не наклоняет изделие, а держит по длине — присоски распределены по длинной раме.

Какие захваты подходят для кровли

Для кровельных панелей в серии Vacujet SP есть SPK: восемь присосок 110×600 мм на раме длиной 7290 мм. Рама укорачивается до 5290 и 3290 мм. Один захват закрывает и длинные, и короткие изделия — отдельное устройство под каждый формат не нужно.

Для объектов, где монтируют и стены, и кровлю, подходит универсальная SPU: комплект присосок для стеновых и кровельных панелей. Если изделия небольшой и средней длины, раму собирают короче — под конкретный формат.

Вся серия рассчитана на груз до 600 кг и питается от аккумулятора. На кровле строящегося здания розетки нет — автономность здесь принципиальна. Страховочные стропы входят в комплект всех моделей SP, а при падении уровня вакуума срабатывает автооткачка. Подобрать захват под изделия можно в разделе вакуумные захваты для сэндвич-панелей.

Что нужно на объекте

• кран или манипулятор с подходящей грузоподъёмностью и вылетом: захват сам груз не поднимает;
• бригада: крановщик ведёт груз, монтажник с радиопультом управляет вакуумом, ещё один-два человека принимают изделие на кровле и ставят крепёж;
• погода в допуске: ветер до 10 м/с — при большем монтаж прекращают;
• заряженный аккумулятор и проверенные присоски с уплотнительным шнуром;
• проверенный материал: целые кромки, непогнутый замок, без расслоения наполнителя;
• место для пачки и свободная зона подъёма.

Разгрузка: пачкой или по одной панели

Обычно пачки сэндвич-панелей выгружает кран или погрузчик: всю пачку снимают за один раз, это быстрее и требует меньше операций. Вакуумным захватом разгружают реже — он берёт по одному изделию.

Захват выручает, когда техника не может снять пачку целиком или когда изделие нужно не складывать в штабель, а сразу подать на укладку — например, снять с машины и поднять на кровлю.

Как поднимают и укладывают панель

Монтаж кровельных сэндвич панелей вакуумным захватом идёт так. Панель берут из пачки, проверяют и подают на кровлю, где укладывают на прогоны и крепят. Последовательность такая:

1. Подготовка. Захват подвешивают на крюк крана, проверяют присоски, уплотнительный шнур, стропы, заряд аккумулятора. Панели осматривают на целость кромок и замка.
2. Присасывание. Присоски опускают на плоскость изделия и включают вакуум с радиопульта. Нижний элемент в пачке не присасывается: металл облицовки воздух не пропускает.
3. Проверка перед подъёмом. Панель приподнимают на небольшую высоту и смотрят, как она себя ведёт. Прогиб или волна означают, что точек опоры мало. Здесь же видно расслоение наполнителя у некачественных панелей — такой материал монтировать нельзя.
4. Подъём на кровлю. Крановщик ведёт груз, монтажник с радиопульта контролирует захват и стропы.

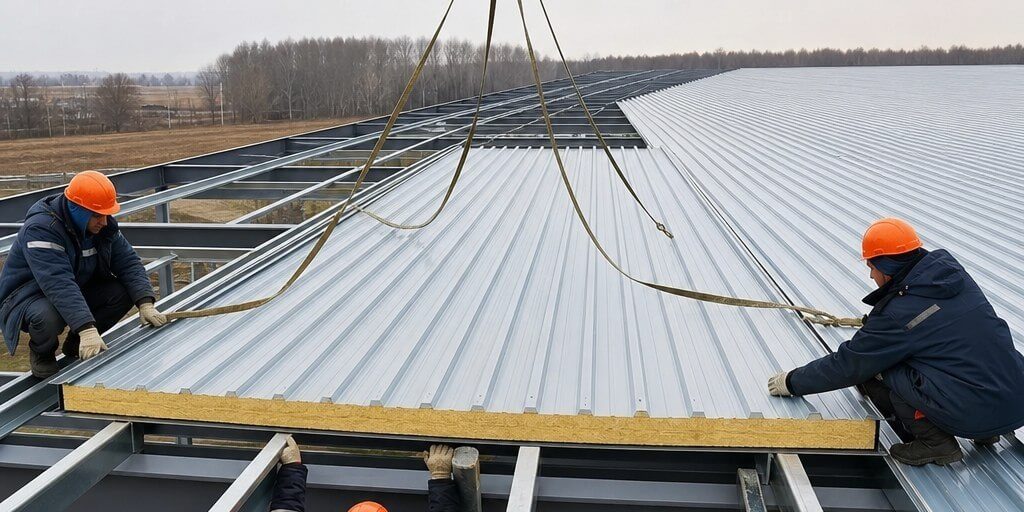

5. Укладка. Панель опускают на прогоны всей плоскостью, параллельно земле или по уклону кровли, без перекоса.
6. Крепёж. Панель фиксируют и закрепляют согласно проекту, замок соединяют с соседней панелью. Подробности по крепежу, узлам и допускам — в статье Крепление сэндвич-панелей и узлы.
7. Сброс вакуума. Только после того, как изделие закреплено, монтажник снимает вакуум.

Седьмой пункт — ключевой: пока крепёж не поставлен, панель держит только захват. Ранний сброс вакуума на кровле особенно опасен — панель падает с высоты.

Длинные панели: точки опоры и свесы

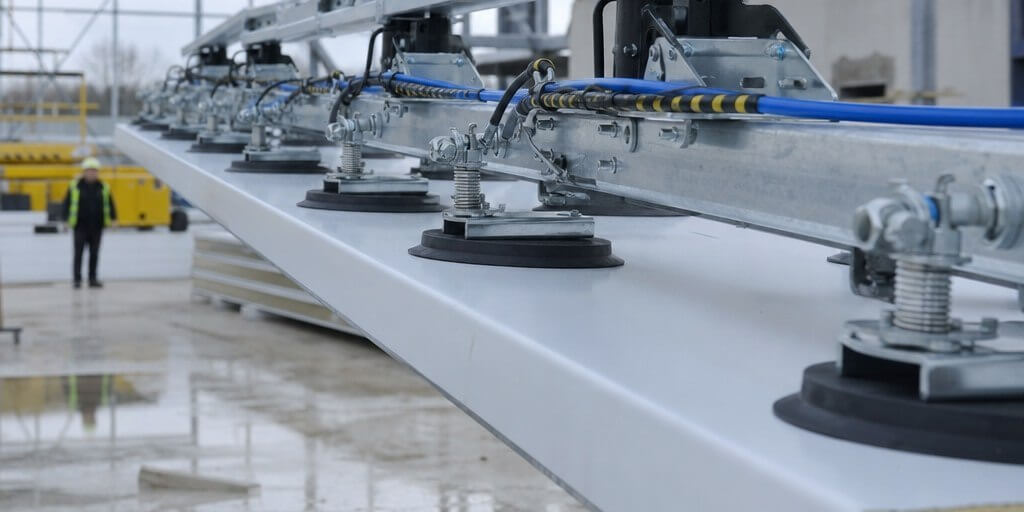

Чем длиннее изделие, тем важнее распределить опору вдоль панели. Восемь присосок на длинной раме SPK как раз для этого. Усилие распределяется равномерно, изделие не перекашивается при подъёме на крышу.

Укороченная рама — не компромисс, а рабочий вариант. Под короткие изделия раму собирают на 5290 или 3290 мм, и захват остаётся тем же. Так один комплект закрывает разные форматы кровли.

Допустимую длину свеса от края присоски до края панели уточняйте у производителя сэндвич-панелей. Она зависит от толщины изделия, наполнителя и длины листа. При слишком больших свесах изделие не выдержит собственную нагрузку.

Проверка простая: поднимите панель на небольшую высоту и посмотрите вдоль. Ровная линия — можно поднимать на кровлю. Волна или прогиб — добавьте опоры, смените модель или пересоберите раму.

Осмотр панелей до подъёма

Панели осматривают партиями, ещё на земле: выявить брак здесь дешевле, чем менять изделие на кровле.

• кромки — без вмятин и сколов: по ним изделие входит в замок;
• замок — не погнут: помятый замок не даст герметичного соединения с соседней панелью;
• облицовка — без глубоких царапин в зоне присосок: они ухудшают прилегание;
• торцы и наполнитель — наполнитель не отслоен и не отходит от профлиста;
• геометрия — изделие не скручено и не погнуто по длине, иначе она ляжет на прогоны с зазором.

Изделие с расслоением наполнителя не монтируют: под нагрузкой оно расслаивается дальше, а при подъёме это видно сразу.

Что даёт вакуумный захват на кровле

На кровле выгода вакуумного захвата не только в аккуратности — он меняет саму организацию работ:

• панель идёт целой — нет контакта кромки с металлом захвата, замок и облицовка не страдают;
• подъём без прогиба — опора распределена по длине, изделие не складывается под собственным весом;
• укладка без перекоса — изделие опускают на прогоны всей плоскостью, замок совпадает с соседней панелью;
• меньше людей наверху — вакуум включает монтажник с радиопульта, груз ведёт крановщик, на кровле его принимают один-два человека;
• работа без сети — аккумуляторное питание: на кровле не нужны кабели и розетка;
• безопасность — страховочные стропы на каждом подъёме и автооткачка при падении вакуума.

Монтаж стеновых панелей разобран в отдельной статье — пошаговая технология монтажа. А если ещё выбираете между струбциной и вакуумным захватом — смотрите сравнение вариантов.

Погода и ветер

Ветер — главное ограничение при работе с панелями. Изделие большой площади работает как парус. При ветре более 10 м/с монтажные работы прекращают — это требование указано в паспортах на оборудование.

Зимой серия SP имеет аккумуляторное питание, поэтому кабели и розетка не нужны. Рабочий диапазон большинства моделей — −15…+40 °C. На практике оборудование работает и при −20 °C. Но больше мешают погодные условия: ветер, обледенение панелей и площадки, тёплая одежда и перчатки у монтажников.

Частые ошибки

• сбросить вакуум до того, как изделие закреплено на прогонах;
• работать при ветре более 10 м/с — панель парусит, и удержать её невозможно;
• поднимать длинную панель за край или одной присоской по центру;
• не проверить поведение изделия перед подъёмом;
• монтировать панель с отслоившимся наполнителем;
• игнорировать допустимые свесы от края присоски до края панели.

Чек-лист перед подъёмом на кровлю

• ветер в допуске (до 10 м/с), осадков и обледенения нет;
• грузоподъёмность и вылет крана соответствуют весу и длине изделия;
• рама захвата собрана под длину изделия, присоски и уплотнительный шнур чистые и целые;
• аккумулятор заряжен, страховочные стропы на месте;
• изделия осмотрены: кромки целые, замок не погнут, расслоения нет;
• зона подъёма освобождена, люди наверху готовы принимать груз;
• бригада знает порядок: крановщик ведёт груз, монтажник управляет вакуумом, сброс — после крепежа.

Частые вопросы

При каком ветре нельзя монтировать кровельные панели?

При ветре более 10 м/с монтажные работы прекращают — так указано в паспорте на оборудование. Изделие большой площади работает как парус, удержать его на весу невозможно.

Можно ли поднимать длинные кровельные панели?

Да, если присоски распределены по всей длине рамы. У SPK восемь присосок на раме 7290 мм, которая укорачивается под короткие изделия. Допустимые свесы от края присоски до края панели уточняйте у производителя панелей.

Можно ли работать зимой?

Да. Захваты имеют аккумуляторное питание, поэтому кабели и розетка не нужны. Рабочий диапазон большинства моделей — −15…+40 °C; фактически работают и при −20 °C, но зимой больше мешают ветер, обледенение и тёплая экипировка.

Сколько человек нужно на подъём панели?

Крановщик ведёт груз, монтажник с радиопульта включает присасывание и сброс, один-два человека принимают изделие наверху и ставят крепёж.

Входят ли страховочные стропы в комплект?

Да, стропы идут со всеми моделями серии SP. Это не опция, а элемент безопасности: их применяют при каждом подъёме, особенно на кровле.
