Размеры и вес сэндвич-панелей: как длина и толщина влияют на подъём

Массу сэндвич-панели редко считают заранее, а от неё зависит, какой захват нужен на объекте. Ошибка в расчёте обходится дорого: панель поднимают захватом «на глаз», а при подъёме выясняется, что грузоподъёмности или точек опоры не хватает. Разбираем, какие бывают длины и толщины, какова масса квадратного метра при разных наполнителях и как перевести расчёт в требования к захвату.

Какие размеры бывают у сэндвич-панелей

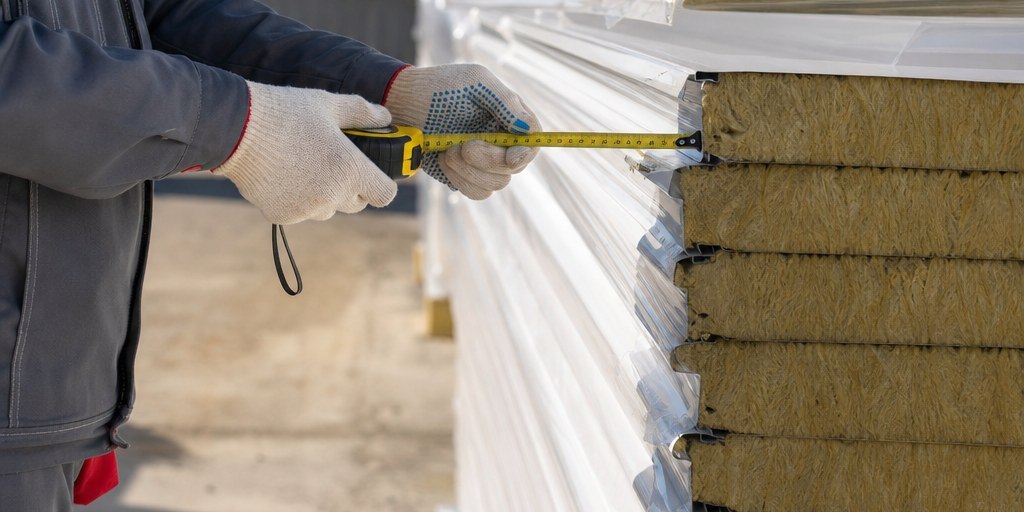

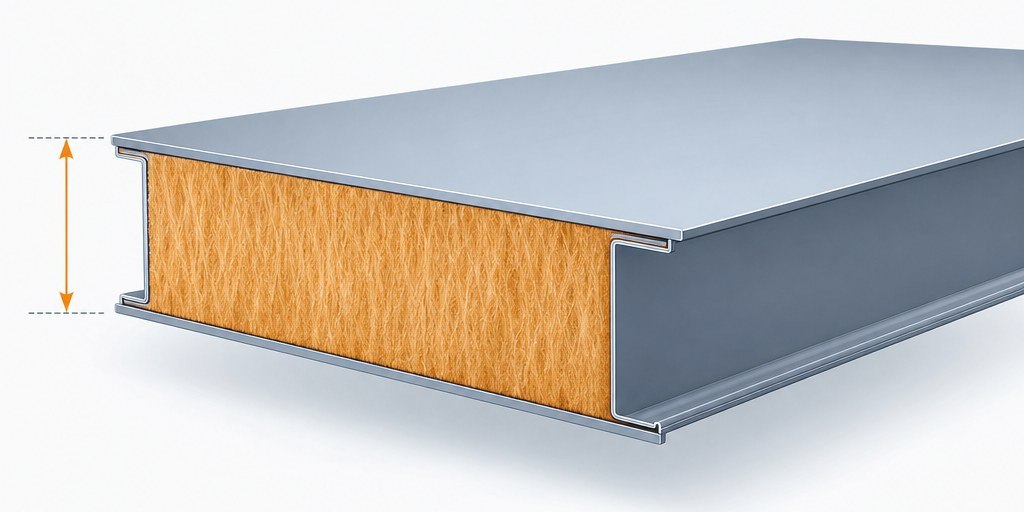

Размеры сэндвич панелей и масса — параметры взаимосвязанные: чем толще изделие и плотнее наполнитель, тем больше масса одного квадратного метра. Всё остальное определяют три параметра: толщина, ширина и длина. Толщина — 50–250 мм: чем толще, тем больше масса и тем жёстче изделие. Ширина зависит от производителя и указывается в его каталоге.

Длина в России — обычно до 14 метров. Длиннее делают редко: изделие превращается в негабарит, его сложно и дорого везти, а на объекте сложнее поднимать. На стенах чаще всего встречаются размеры 6, 9 и 12 метров. Кровельные делают длиннее: там элемент идёт вдоль ската целиком, без поперечных стыков.

Точные размеры всегда берут из проекта и каталога производителя: у каждой линии свои длины и шаг, а отклонения по длине нормируются производителем.

Ориентировочный вес панелей: таблица

Ниже — ориентировочная масса квадратного метра панели, кг. Значения могут отличаться у разных производителей: многое зависит от толщины стали облицовки и плотности наполнителя. Точную массу конкретной панели даёт производитель.

Из таблицы видно главное: наполнитель влияет на массу сильнее толщины. Панель 100 мм с минеральной ватой — 22 кг/м², а та же панель с пенополистиролом — 12,5 кг/м², почти в два раза легче. Кровельные панели при той же толщине тяжелее стеновых: у них толще сталь.

Как посчитать вес конкретной панели

Расчёт простой: массу 1 м² из таблицы умножаем на площадь. Площадь — длина, умноженная на ширину. Чтобы узнать массу сэндвич панели, не нужно взвешивать её на объекте: достаточно умножить массу квадратного метра на площадь.

Пример (ширину для расчёта берём 1 м):

• панель 6 м, толщина 100 мм, минеральная вата, стеновая: 6 × 1 × 22 = 132 кг;
• та же панель 9 м: 9 × 22 = 198 кг;
• 12 м: 12 × 22 = 264 кг;
• 12 м, кровельная, минеральная вата 100 мм: 12 × 24 = 288 кг;
• 12 м, стеновая, пенополистирол 100 мм: 12 × 12,5 = 150 кг.

Разброс велик: одинаковое по длине изделие отличается по массе почти вдвое — только из-за наполнителя. Поэтому «панель 12 метров» без указания толщины и наполнителя ничего не говорит о нагрузке на захват.

Почему длина влияет на подъём сильнее веса

Масса определяет нужную грузоподъёмность. Протяжённость определяет, сколько нужно точек опоры: длинную панель нельзя поднять за один конец. Изделие прогнётся под собственной массой, наполнитель отойдёт от облицовки, а замок перестанет совпадать.

Поэтому у длинных изделий опора идёт вдоль: у кровельных захватов для этого длинная рама с несколькими присосками, у стеновых — рама с удлинителями. Чем длиннее изделие и чем тоньше оно при той же массе, тем больше нужно точек контакта, чтобы распределить нагрузку.

Отдельно проверяют свесы — расстояние от края присоски до края панели. Допустимую величину свеса уточняйте у производителя сэндвич-панелей: она зависит от толщины, наполнителя и длины листа.

Как вес и длина определяют выбор захвата

Серия Vacujet SP рассчитана на груз до 600 кг. Этого достаточно для большинства стеновых панелей: даже 12-метровая панель с минеральной ватой — около 264 кг, а 14-метровая — примерно 308 кг.

Дальше смотрят не на массу, а на длину и условия монтажа. Для кровельных панелей берут захват с длинной рамой, которая укорачивается под короткие размеры. Стеновым достаточно модели с наклоном изделия для вертикальной установки, а для длинных и тонких изделий докупают удлинители рамы. Так опора распределяется вдоль.

Если панель близка к пределу по массе или длине, лучше проверить расчёт с производителем захвата: учитывают не только массу изделия, но и распределение присосок, свесы и грузоподъёмность крана на нужном вылете.

Подробности монтажа — в статьях про монтаж стеновых панелей и про подъём и укладку кровельных, а требования к крепежу и допуски — в статье про крепление и узлы.

Стеновые и кровельные панели: чем отличаются по размеру

Стеновые панели чаще всего приходят длиной 6, 9 или 12 метров: удобные в перевозке и монтаже размеры. Кровельные делают длиннее: заготовку укладывают вдоль ската целиком, без поперечных стыков, через которые протекает вода.

При одинаковой толщине кровельная панель тяжелее стеновой: у неё толще стальная облицовка. Поэтому подбор идёт не только по длине: кровельная панель 12 метров с минеральной ватой — около 288 кг, а стеновая — около 264 кг.

Отсюда два разных сценария подбора. Стеновым панелям обычно достаточно захвата с наклоном изделия для вертикальной установки. Кровельным нужна длинная рама с присосками вдоль: без опоры по длине конструкция прогнётся при подъёме на крышу.

Длина и перевозка: почему 14 метров — практический предел

Панель длиннее 14 метров становится негабаритным грузом: её сложнее везти, сложнее разгружать и сложнее поднимать на объекте. Поэтому длиннее делают редко — обычно по отдельному заказу и под конкретный объект.

Отсюда практическое правило: если согласно проекту длина подходит к пределу, заранее проверяют, как изделие будут перевозить, чем поднимать и сколько нужно точек опоры. Иногда дешевле разделить панель на две — монтаж и доставка обходятся проще, чем негабаритная перевозка.

Перевозка длинных панелей — отдельная задача. Нужен длинномерный транспорт, а сам материал укладывают так, чтобы не помять кромки и замок. Чем длиннее изделие, тем выше требования к разгрузке: пачку обычно снимает кран или погрузчик, а длинные изделия удобнее подавать вакуумным захватом по одной.

Частые ошибки в расчёте

• считать массу «на глаз», не учитывая наполнитель: минеральная вата тяжелее пенополистирола почти вдвое;
• забывать, что кровельные панели тяжелее стеновых при той же толщине;
• выбирать захват по длине, не проверив массу и распределение опоры;
• не проверять свесы от края присоски до края панели;
• сравнивать массу изделия с грузоподъёмностью крана без учёта вылета стрелы;
• поднимать панель со снегом или льдом — фактическая масса при этом выше расчётной.

Чек-лист перед подъёмом

• известны длина, ширина, толщина и наполнитель каждого изделия;
• масса изделия посчитана (массу 1 м² умножить на площадь) и сверена с грузоподъёмностью захвата;
• грузоподъёмность крана проверена с учётом вылета стрелы;
• точек опоры достаточно для длины изделия: рама собрана, удлинители установлены;
• допустимые свесы согласованы с производителем панелей;
• поверхность изделия очищена от снега, льда и грязи;
• известно, как изделие будут перевозить, если длина близка к 14 метрам.

Частые вопросы

Сколько весит сэндвич-панель 100 мм?

Ориентировочно один квадратный метр: с пенополистиролом — около 12,5 кг (стеновая) и 13,5 кг (кровельная), с минеральной ватой — около 22 кг (стеновая) и 24 кг (кровельная). Точное значение зависит от производителя и толщины стали облицовки.

Какая максимальная длина сэндвич-панелей?

В России панели обычно делают длиной до 14 метров. Длиннее — редко: изделие становится негабаритом при перевозке. На стенах чаще встречаются 6, 9 и 12 метров.

Как посчитать вес панели?

Вес 1 м² из таблицы умножить на площадь панели. Например, панель 12 м и шириной 1 м, толщина 100 мм, минеральная вата, стеновая: 12 × 1 × 22 = 264 кг.

Почему кровельные панели тяжелее стеновых?

У кровельных панелей толще стальная облицовка, поэтому при той же толщине и наполнителе масса больше — например, при 100 мм с минеральной ватой 24 кг/м² против 22 кг/м² у стеновых.

Хватит ли захвата до 600 кг для моих панелей?

Для большинства стеновых панелей — да: 12-метровая панель с минеральной ватой — около 264 кг, 14-метровая — около 308 кг. Но кроме массы важна длина: для длинных панелей нужна опора вдоль всей панели. Параметры панелей стоит сверить с расчётом.
