Траверса для сэндвич-панелей: когда нужна и как выбрать

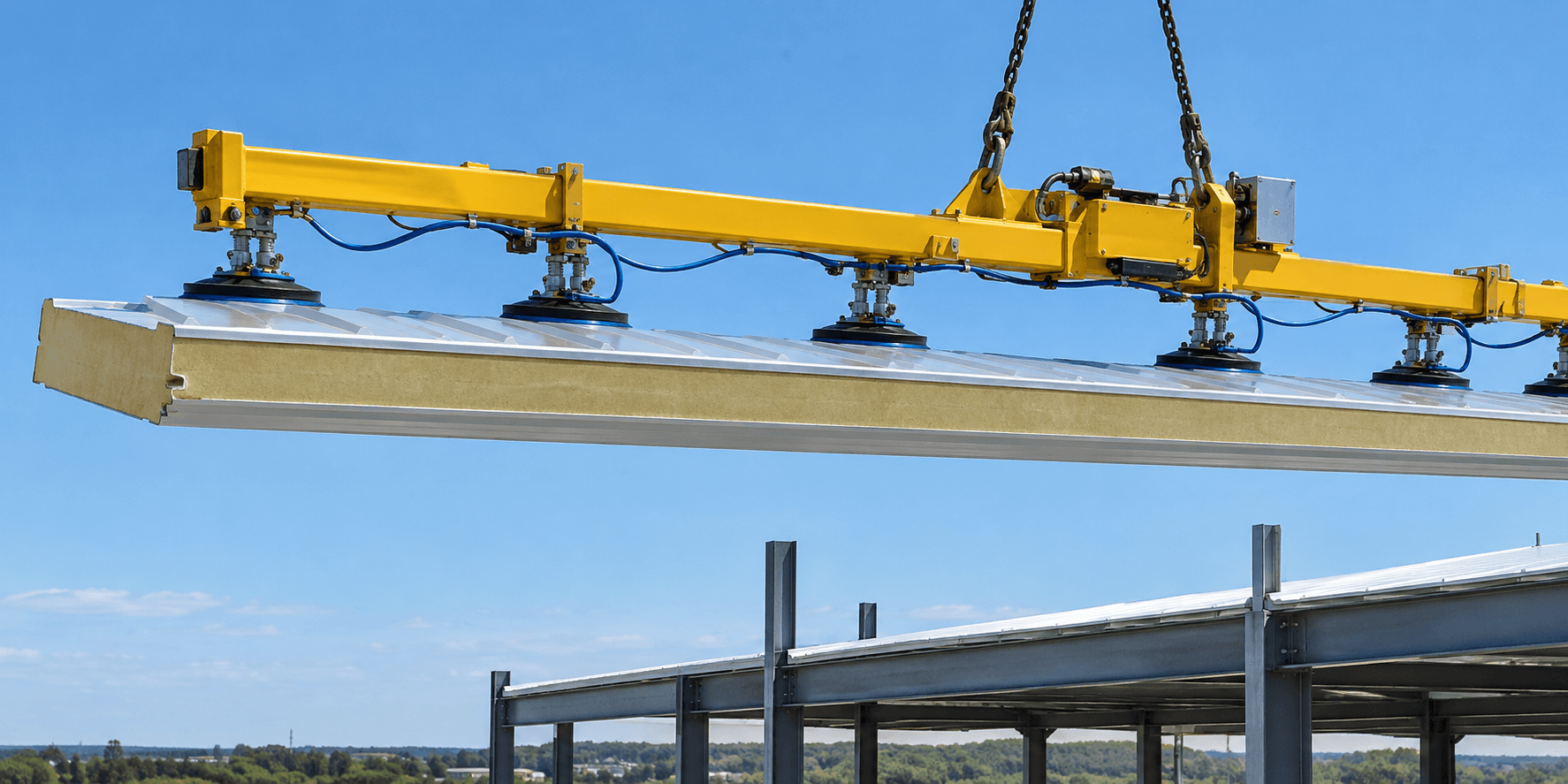

Вакуумная траверса — это рама с присосками, распределёнными по длине груза. Панель удерживается за плоскость облицовки, поэтому кромка и замок остаются целыми, а вес распределяется по всей длине. Коротким захватом длинную панель поднимать нельзя: она провисает и повреждается.

В статье разбираем, в каких случаях нужна именно траверса, как выбрать длину рамы и количество присосок, какие требования предъявляются к крану и площадке. Расчёты веса панелей приведены отдельно, в статье про размеры и вес.

Что такое вакуумная траверса

Название «траверса» подчёркивает несущую раму. Её задача — разнести точки удержания по длине груза и распределить вес между присосками. Подвешивается траверса через цепные стропы на крюк крана или манипулятора, вакуум создаёт встроенный насос с питанием от аккумулятора.

От обычного вакуумного захвата траверса отличается акцентом на длину: у моделей для кровли рама достигает 7-8 метров. Механизмы наклона и поворота при этом могут быть, а могут и отсутствовать. Например, универсальная модель наклоняет панель до 90°, а длиннобазая кровельная работает без наклона: панель переносится в горизонтальном положении.

Как выбрать модель под конкретный объект, разбираем в статье «Вакуумный захват для сэндвич-панелей: как выбрать».

Когда без траверсы не обойтись

Панель — это два стальных листа и наполнитель между ними. Чем длиннее изделие, тем сильнее оно провисает под собственным весом. Если держать изделие за середину или за один край, облицовка и замок деформируются, а замок отвечает за герметичность стыка.

Длинная траверса нужна в трёх случаях:

• кровельные панели — они длиннее стеновых и достигают 14 метров;
• длинные стеновые панели — типовые длины 6, 9 и 12 метров;
• тяжёлые панели — вес растёт вместе с толщиной наполнителя: стеновая панель с минватой 100 мм весит около 22 кг на квадратный метр, а кровельная с минватой 200 мм — около 37 кг.

Для примера: стеновая панель шириной 1 метр и длиной 12 метров с минватой 100 мм весит около 264 кг, а кровельная той же длины с минватой 200 мм — около 444 кг. Полная таблица веса по толщинам и наполнителям — в статье «Размеры и вес сэндвич-панелей».

Ещё один параметр — свес. Это выход панели за крайнюю присоску. Допустимый свес определяет производитель панелей: слишком большой свес даёт прогиб и риск повреждения замка. Поэтому длину рамы подбирают так, чтобы присоски стояли по всей панели.

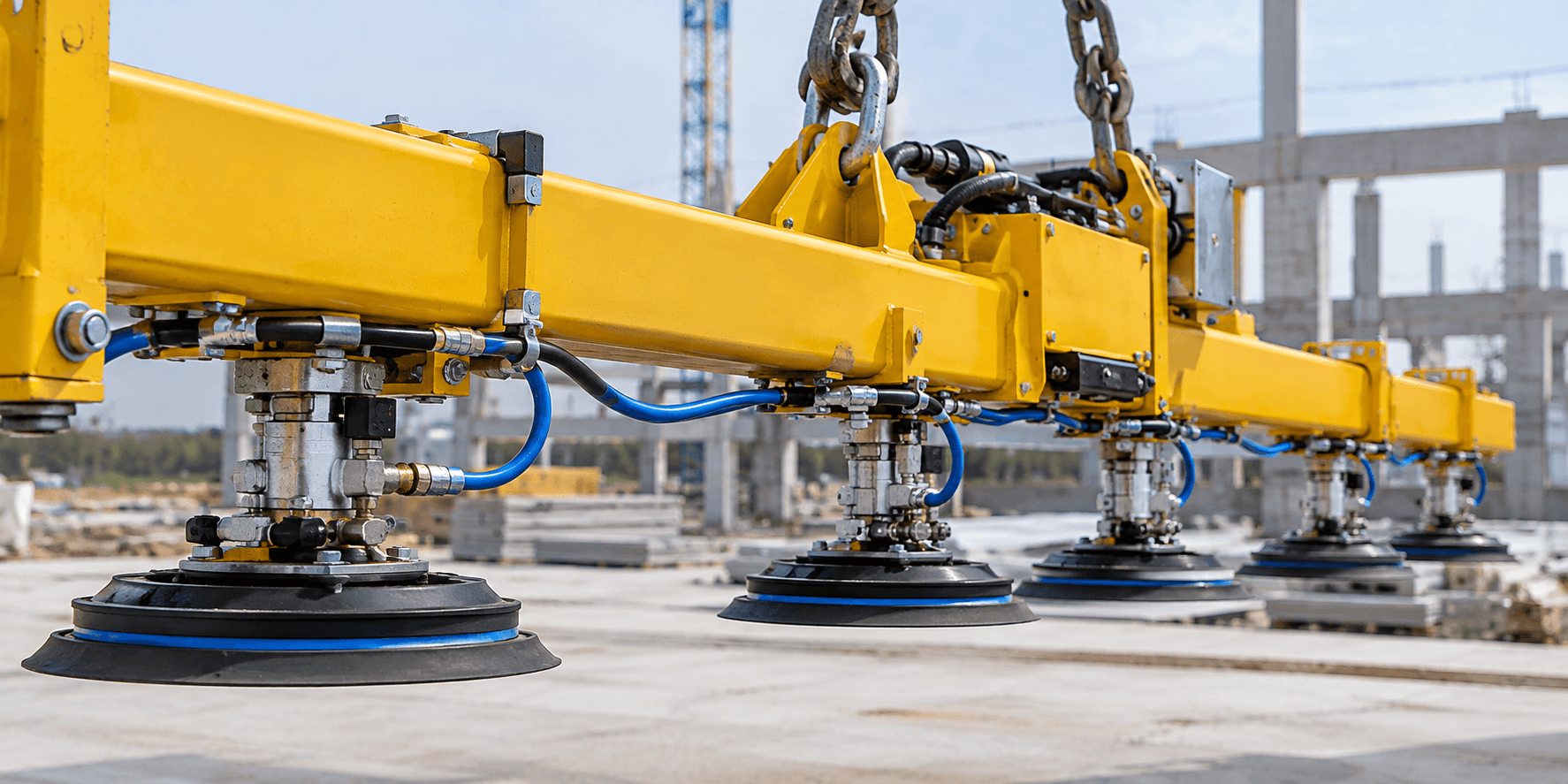

Как устроена траверса

Основные узлы одинаковы у всех моделей, отличается исполнение:

• несущая рама — принимает вес панели; у кровельных моделей она длинная, а у части моделей укорачивается под короткие панели;
• присоски — например, восемь присосок размером 110×600 мм распределены по раме длиной 7290 мм;
• вакуумный контур — насос или эжектор, вакуумный ресивер с обратным клапаном, вакуумный фильтр и магистральный пневматический фильтр;
• контроль вакуума — вакуумметр и сигнализация, которые показывают уровень разряжения и предупреждают о его снижении;
• питание — аккумулятор 12 В: электросеть на объекте не требуется;
• страховочные стропы — удерживают панель, если вакуум упал.

На раме обычно есть возможность перестроить схему удержания: под короткие панели раму укорачивают, а присоски переставляют под формат. Каждую присоску можно отключить отсечным клапаном, если часть из них не работает по краям.

Как выбрать траверсу

По длине панели

Начинают с длины. Для стеновых панелей 6, 9 и 12 метров достаточно стандартной рамы, для кровельных до 14 метров нужна длиннобазая. Если объект небольшой и панели короткие, длинная рама становится неудобной: её тяжелее подвешивать и переставлять. У некоторых моделей рама регулируется — например, 7290 мм укорачивается до 5290 и 3290 мм.

По весу панели

Грузоподъёмность траверсы должна быть выше расчётного веса изделия с запасом. В расчёт входит не только панель: на крюке работают сама траверса и строповка, плюс возможны ветер и динамика при разгоне крана. Для примера масса длиннобазой кровельной модели — 230 кг, универсальной — 260 кг.

Если расчётный вес близок к пределу модели, берут следующую по грузоподъёмности или меняют схему: например, заказывают панели меньшей длины.

По типу панели и облицовке

Для кровли берут длиннобазую модель без наклона: панель переносится в горизонтальном положении и укладывается на прогоны. Если тем же оборудованием монтируют и стены, подойдёт универсальная модель с наклоном до 90°.

Облицовка влияет на схему удержания. Гладкая поверхность держится уверенно, микрорифлёная — при неровностях до 1,5 мм, а для трапециевидного профиля схему подбирают отдельно по фото профиля и паспорту панели.

Что нужно на объекте

• подъёмный механизм — кран или манипулятор с запасом по грузоподъёмности на вес изделия, траверсы и строповки;
• высота подъёма — панель идёт на кровлю или верхний ярус целиком, раскидывать её нельзя;
• площадка — ровное место для раскладки панелей и зона для пачки, без проводов в рабочей зоне;
• погода — при ветре более 10 м/с работы прекращают: панель большой площади работает как парус. Рабочий диапазон температур — от −15 до +40 °C.

Траверсы Vacujet

Обе модели автономны: насос питается от аккумулятора 12 В, поэтому на площадке и на кровле не нужны ни розетка, ни кабель. Все траверсы линейки — в разделе «Вакуумные захваты для сэндвич-панелей».

Нормативы и порядок работ

Монтаж сэндвич-панелей с использованием вакуумных захватов регламентирует ГОСТ Р 59268-2020: в нём описаны правила выполнения работ и контроль. Требования к конструкциям и допускам при монтаже — в СП 70.13330.2012. Оборудование при этом выпускается по техническим условиям производителя, а не по этим документам.

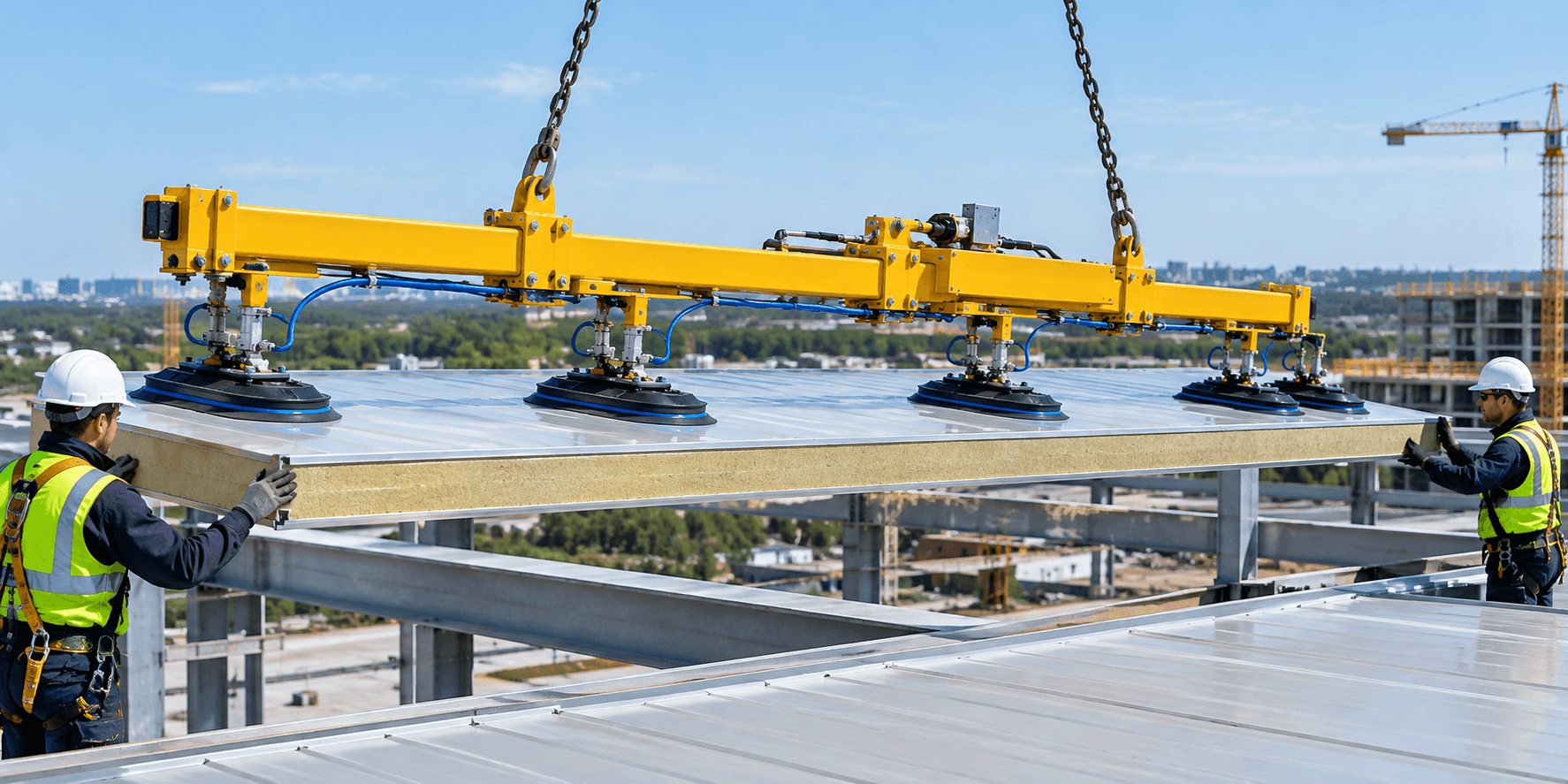

Порядок работы с траверсой такой: груз берут за плоскость, поднимают и подают в проектное положение, а вакуум сбрасывают только после крепления панели. До подъёма проверяют присоски и уплотнительный шнур, страховочные стропы, заряд аккумулятора и уровень вакуума. Как это выглядит на кровле, пошагово разобрано в статье «Кровельные сэндвич-панели: подъём, разгрузка и укладка».

Частые ошибки

• Держать длинную панель короткой рамой. Провис и повреждённый замок — почти неизбежный результат.
• Брать траверсу «на пределе». Без запаса на вес самой траверсы, строповки и ветер.
• Игнорировать свесы. Допустимый выход панели за крайнюю присоску задаёт производитель панелей.
• Работать в сильный ветер. При ветре более 10 м/с монтаж прекращают.
• Сбрасывать вакуум до крепления. Панель должна быть закреплена до снятия нагрузки.
• Не проверять присоски. Загрязнение, снег и лёд на облицовке снижают сцепление, а износ шнура — надёжность.

Частые вопросы

Чем траверса отличается от вакуумного захвата?

Траверса — это рама, которая распределяет вес длинного груза по длине и разносит присоски по длине изделия. Вакуумный захват — общее название оборудования с присосками. Часто это одно и то же устройство, и разница только в акценте: траверсу берут, когда важна длина груза.

Какая траверса нужна для панелей длиной 12 метров?

Подойдёт модель с рамой под длинные панели и грузоподъёмностью выше расчётного веса. Например, стеновая панель с минватой 100 мм длиной 12 метров весит около 264 кг, то есть попадает в возможности большинства моделей линейки. Важно распределить присоски по длине и не превышать допустимый свес.

Можно ли поднимать кровельные панели длиной 14 метров?

Да, для этого нужна длиннобазая рама: у модели SPK восемь присосок распределены по раме 7290 мм, и рама укорачивается под короткие панели. Допустимые свесы от края крайней присоски до края панели уточняйте у производителя панелей.

Нужна ли на объекте электросеть?

Нет. Траверсы линейки автономны: вакуум создаёт встроенный насос с питанием от аккумулятора 12 В. Это позволяет работать и на площадке, и на кровле, где подключения нет.

Что делать, если панель лежит неровно?

Осмотреть облицовку в зоне присосок: она должна быть чистой и без расслоения наполнителя. Небольшие неровности до 2–3 мм компенсирует уплотнительный шнур присоски, а трапециевидный профиль требует отдельной схемы удержания — её подбирают по фото профиля и паспорту панели.
