Вакуумный захват для сэндвич-панелей: как выбрать

Вакуумный захват для сэндвич-панелей берёт панель за плоскость облицовки присосками и переносит без рывков и перекосов. Кромка и замок остаются целыми, а подъём выполняет кран, а не бригада на весу. Чтобы выбрать подходящую модель, нужно знать пять вещей: тип панели, длину, толщину и вес, характер облицовки и технику, которая поднимает панель.

Ниже разбираем, из чего состоит захват для панелей, по каким параметрам подбирают оборудование и чем отличаются модели серии Vacujet SP.

Чем вакуумный захват отличается от струбцины и строп

Сэндвич-панель состоит из двух стальных листов облицовки и наполнителя между ними — минеральной ваты или ЭППУ. Металл облицовки держит воздух, поэтому изделие можно уверенно взять присосками за плоскость. На этом и основан вакуумный захват для сэндвич-панелей.

Механические способы работают иначе и берут панель за кромку или обвязывают стропами:

• струбцина зажимает изделие за кромку — облицовка мнётся, а замок, по которому панели стыкуются и держат герметичность, деформируется;
• стропы требуют обвязки и мешают точному позиционированию: панель раскачивается, доводить её приходится вручную;
• вакуумный захват берёт изделие за плоскость: нет контакта с кромкой, груз подаётся к месту установки уже выровненным.

Подробное сравнение механического и вакуумного способа — в статье «Струбцина или вакуумный захват для сэндвич-панелей».

Из чего состоит захват для панелей

Конструкция у всех моделей похожа, отличается исполнение узлов:

• несущая рама — принимает вес груза; у кровельных моделей рама длинная — присоски распределяются по длине;
• присоски с эластичным уплотнительным шнуром по контуру — шнур прихватывает небольшие неровности облицовки;
• источник вакуума — встроенный насос, который питается от аккумулятора: электросеть на площадке не нужна;
• элементы безопасности — автооткачка при снижении уровня вакуума, обратные клапаны, страховочные стропы; на части моделей — вакуумный ресивер;
• фильтрация и влагоотделение — защищают насос от пыли и влаги при работе на открытой площадке;
• управление — кнопки на панели и радиопульт дистанционного управления;
• механизм наклона — переводит изделие из горизонтального положения в вертикальное перед установкой.

Какие бывают захваты для панелей

Сначала определитесь с типом панели: от этого зависит и модель, и настройка рамы.

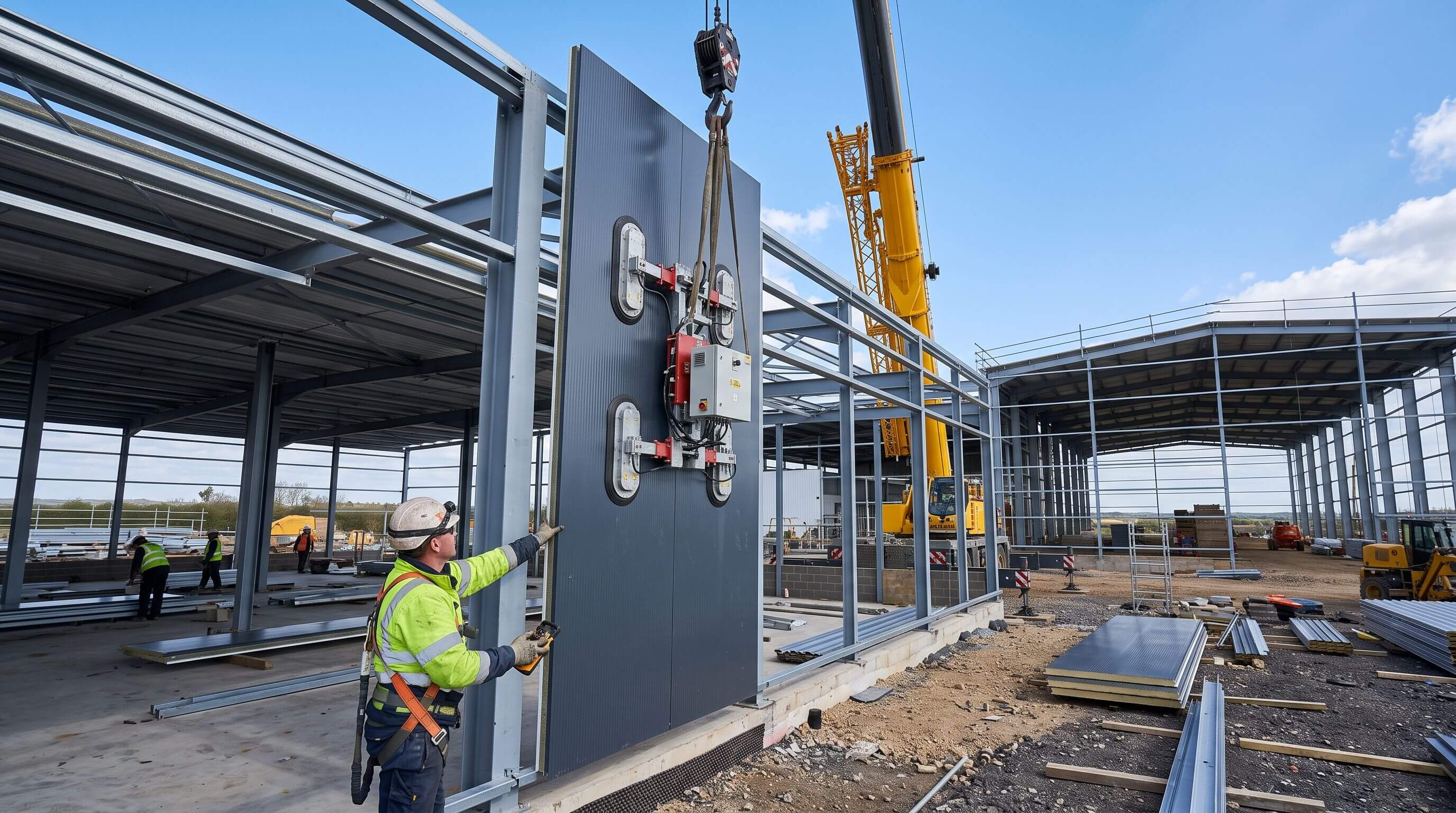

• Для стеновых панелей. Задача — снять изделие из пачки, наклонить в вертикаль и подать в проектное положение. Такой захват работает с панелями длиной 6, 9 и 12 метров. Про технологию — в статье «Монтаж стеновых сэндвич-панелей вакуумным захватом».
• Для кровельных панелей. Здесь изделие длиннее, и держать его нужно вдоль всей длины, поэтому рама длиннобазная, а присосок больше. Разбор — в статье «Кровельные сэндвич-панели: подъём, разгрузка и укладка».
• Универсальные. Одна модель закрывает и стены, и кровлю: подрядчику не нужно покупать два захвата под разные типы панелей.
• Компактные. Для нестандартных и коротких панелей, небольших объектов и перемещений между площадками: меньше масса самого захвата.

Все модели серии Vacujet SP автономные: источник вакуума встроенный, питание — от аккумулятора. Это значит, что захваты работают без электросети и генератора.

Как выбрать по весу панели

Главный параметр — вес изделия, а не длина. Считают так: вес квадратного метра умножают на длину при ширине один метр. Ориентиры по весу панелей приведены в статье «Размеры и вес сэндвич-панелей». Ниже — несколько типичных примеров для панели шириной 1 метр:

Захват подбирают с запасом по грузоподъёмности. Груз — не единственный вес на крюке: работают ещё сам захват и строповка. Плюс возможны ветер и динамика при разгоне крана. Если расчётный вес близок к пределу модели, берите вариант с большей грузоподъёмностью или меняйте схему. Например, дробят панель при изготовлении.

Отдельно учитывают вес самого захвата: компактный SPC весит 50 кг, лёгкий SP450 — 40 кг. На объектах с ограничением по грузоподъёмности крана это имеет значение. Точные массы моделей уточняйте в карточках товаров.

Как выбрать по длине панели

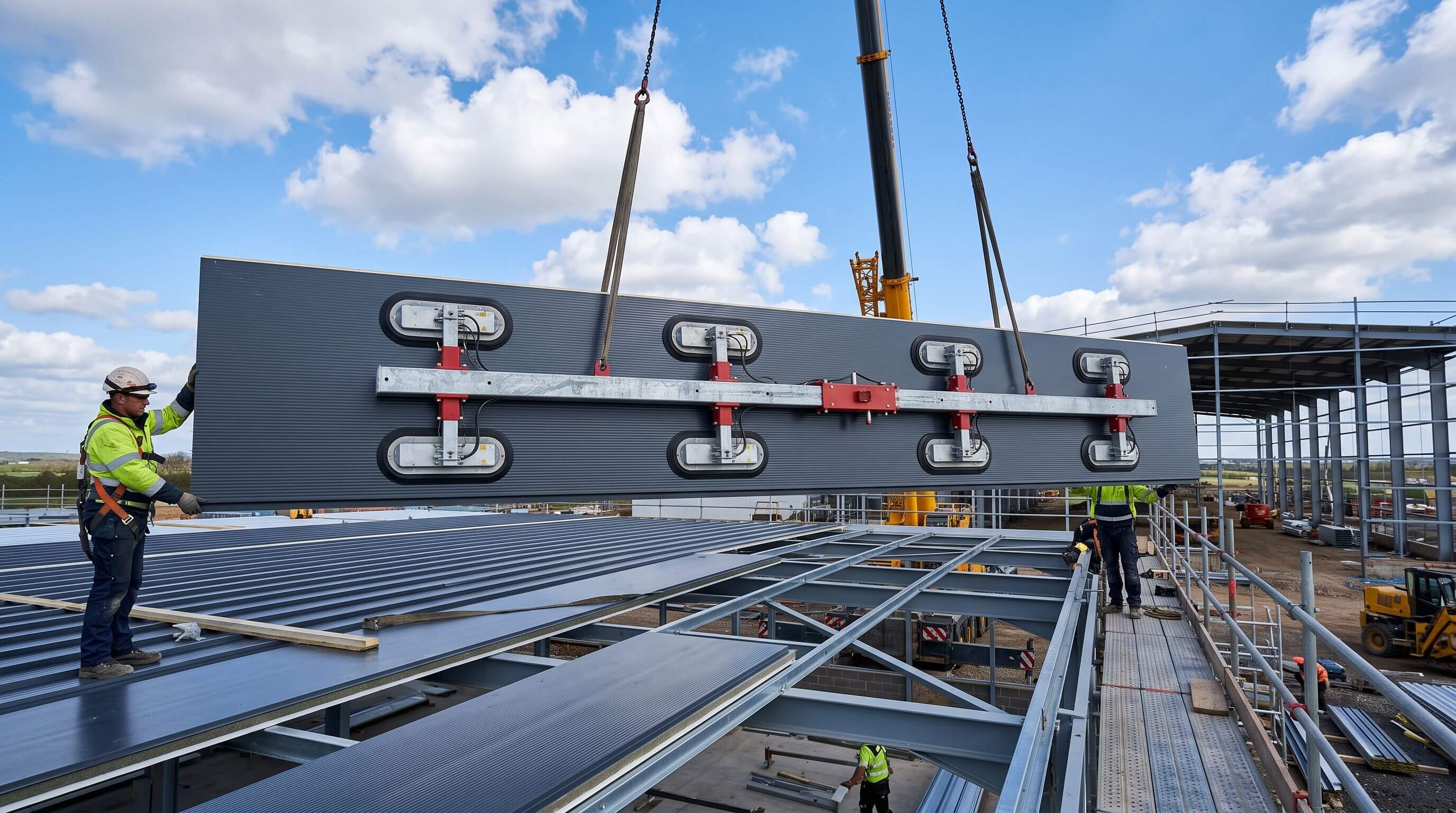

Длина влияет на подъём сильнее веса. Длинное изделие провисает, и если держать его только за середину, облицовка и замок деформируются. Поэтому присоски распределяют по длине рамы.

• Стеновые панели — обычно 6, 9 и 12 метров: под них хватает стандартной рамы.
• Кровельные панели — длиннее, до 14 метров. Для них берут длиннобазную раму: у модели SPK восемь присосок и рама 7290 мм, которая укорачивается до 5290 и 3290 мм под короткие изделия.
• Короткие панели — если объект небольшой, длиннобазный захват избыточен: подойдут компактные модели, а у отдельных моделей серии SP рама укорачивается.
• Свесы. Допустимый выход изделия за крайнюю присоску определяет производитель. Слишком большой свес даёт прогиб и риск повреждения замка.

Как выбрать по облицовке

Второй по важности параметр после веса — поверхность, за которую будут держать присоски:

• гладкая облицовка — самый простой случай, присоски держат уверенно;
• микрорифлёная — держит, если неровности не превышают 1,5 мм: уплотнительный шнур прихватывает такой профиль;
• трапециевидный профиль — здесь нужна другая схема удержания, чем для гладкой облицовки: её подбирают отдельно, по фото профиля.

Ещё два условия проверяют до подъёма. Первое — чистота облицовки в зоне присосок: пыль, снег и лёд снижают сцепление. Второе — состояние материала: при расслоении наполнителя от профлиста панель монтировать нельзя. Неровности плоскости до 2–3 мм компенсирует эластичный шнур присоски.

Что нужно на объекте

Вакуумный захват сам груз не поднимает: он подвешивается на грузоподъёмную технику. Поэтому при выборе модели учитывают:

• тип механизма — кран, манипулятор, телескопический погрузчик: от этого зависит петля подвеса и место для захвата;
• грузоподъёмность механизма — с учётом веса груза, захвата и строповки;
• высоту подъёма — на кровлю или верхний ярус груз идёт по длине, и раскидывать его нельзя;
• условия площадки — ровное место для раскладки панелей, зона для пачки, отсутствие проводов в рабочей зоне;
• погоду — при ветре более 10 м/с монтаж прекращают: панель большой площади работает как парус; рабочий диапазон температур — −15…+40 °C.

Модели Vacujet SP: чем отличаются

Сравнить все модели и комплектации можно в разделе «Вакуумные захваты для сэндвич-панелей».

Что подготовить для подбора

Чтобы инженер подобрал захват точно, а не «примерно», подготовьте данные об изделии и объекте:

• панель стеновая или кровельная;
• длина, ширина и толщина;
• наполнитель: минеральная вата, пенополистирол или ПУР/ПИР;
• расчётный вес (или данные для расчёта);
• тип облицовки — гладкая, микрорифлёная или трапециевидная; фото профиля, если есть;
• техника: кран, манипулятор или погрузчик и его грузоподъёмность;
• как изделие подаётся в проектное положение: нужен ли наклон, поворот, работа с обеих сторон;
• условия: высота подъёма, площадка, сезон и погода.

Частые ошибки при выборе

• Считать только вес и забыть длину. Панель 12 метров при небольшом весе провисает и повреждается, если держать её короткой рамой.
• Брать захват «на пределе». Если расчётный вес равен грузоподъёмности модели, запаса на динамику и ветер не остаётся.
• Не учитывать облицовку. Для трапециевидного профиля нужна отдельная схема удержания — она подбирается до заказа, а не на объекте.
• Забыть про технику и высоту. Захват бесполезен, если кран не поднимает панель на нужную высоту или на площадке нет места для разворота.
• Экономить на безопасности. Автооткачка при падении вакуума, обратные клапаны и страховочные стропы — не опция, а обязательная часть комплекта.
• Выбирать по цене захвата, а не по стоимости монтажа. Простой крана и брак панелей дороже разницы между моделями.

Частые вопросы

Какой захват нужен для стеновых панелей 12 метров?

Подойдёт модель серии SP с грузоподъёмностью выше расчётного веса. Стеновая панель с минватой 100 мм длиной 12 метров весит около 264 кг — такой груз попадает в возможности SP, SPC и SPU. Длинное изделие важно держать с распределением вдоль, не выходя за допустимый свес.

Можно ли одним захватом монтировать и стены, и кровлю?

Да, эту задачу решает универсальная модель SPU. Вариант с SP: есть дополнительная оснастка под кровельные панели. Если объект только по кровле, выгоднее длиннобазный SPK.

Что делать, если облицовка профилированная?

Схему удержания подбирают отдельно под профиль: нужны фото облицовки и паспорт панели. Для микрорифлёной поверхности хватает стандартных присосок с уплотнительным шнуром. Трапециевидный профиль требует отдельной конфигурации.

Нужна ли на объекте электросеть?

Все модели серии Vacujet SP автономные: вакуум создаёт встроенный насос с питанием от аккумулятора. Это позволяет работать на стройплощадке, кровле и удалённых объектах, где подключения нет.

Можно ли монтировать панели в мороз?

Рабочий диапазон — −15…+40 °C. При отрицательных температурах важно, чтобы облицовка в зоне присосок была чистой. Снег, лёд и иней снижают сцепление — их убирают до подъёма.
