Вакуумные захваты для стекла
Вакуумные подъёмники для стекла поднимают, переносят и позиционируют листы стекла, стеклопакеты, оконные рамы и витражи — в цеху, на производстве и при монтаже. Захват подвешивается на кран или манипулятор.
Вакуумный захват для стекла берёт лист или стеклопакет присосками и переносит его без рук. Оператор не держит тяжёлое стекло на весу, а кромка не касается строп, и присоски мягко прилегают к поверхности без царапин и отпечатков.
Захват подвешивают на кран, манипулятор или таль: для цеха подходят модели от сети и от пневмосети, для монтажа — автономные от аккумулятора.
В каталоге собраны две группы оборудования: аккумуляторные модели серии G работают на монтаже и в цеху, а пневматические модели серии A рассчитаны на цеховую сеть 6–8 бар.
Почему стекло берут вакуумным захватом
Лист большого формата весит десятки килограммов, а стеклопакет тяжелее, и вручную его поднимают несколько человек. Одно неверное движение скалывает кромку, а след на поверхности отправляет дорогую заготовку в брак.
Вакуумный захват снимает обе проблемы сразу: груз держат эластичные присоски, которые не повреждают поверхность, а подъём и перенос выполняет техника.
Аккумуляторные захваты серии G
Серия G питается от аккумулятора 12 В, поэтому розетка на объекте не нужна и модели берут на монтаж и на выезд. Все они наклоняют груз до 90°, а часть ещё и поворачивает его на 360°.
- G150 — одна присоска диаметром 320 мм, груз до 150 кг, масса 11 кг: компактная модель для стеклопакетов и козырьков;

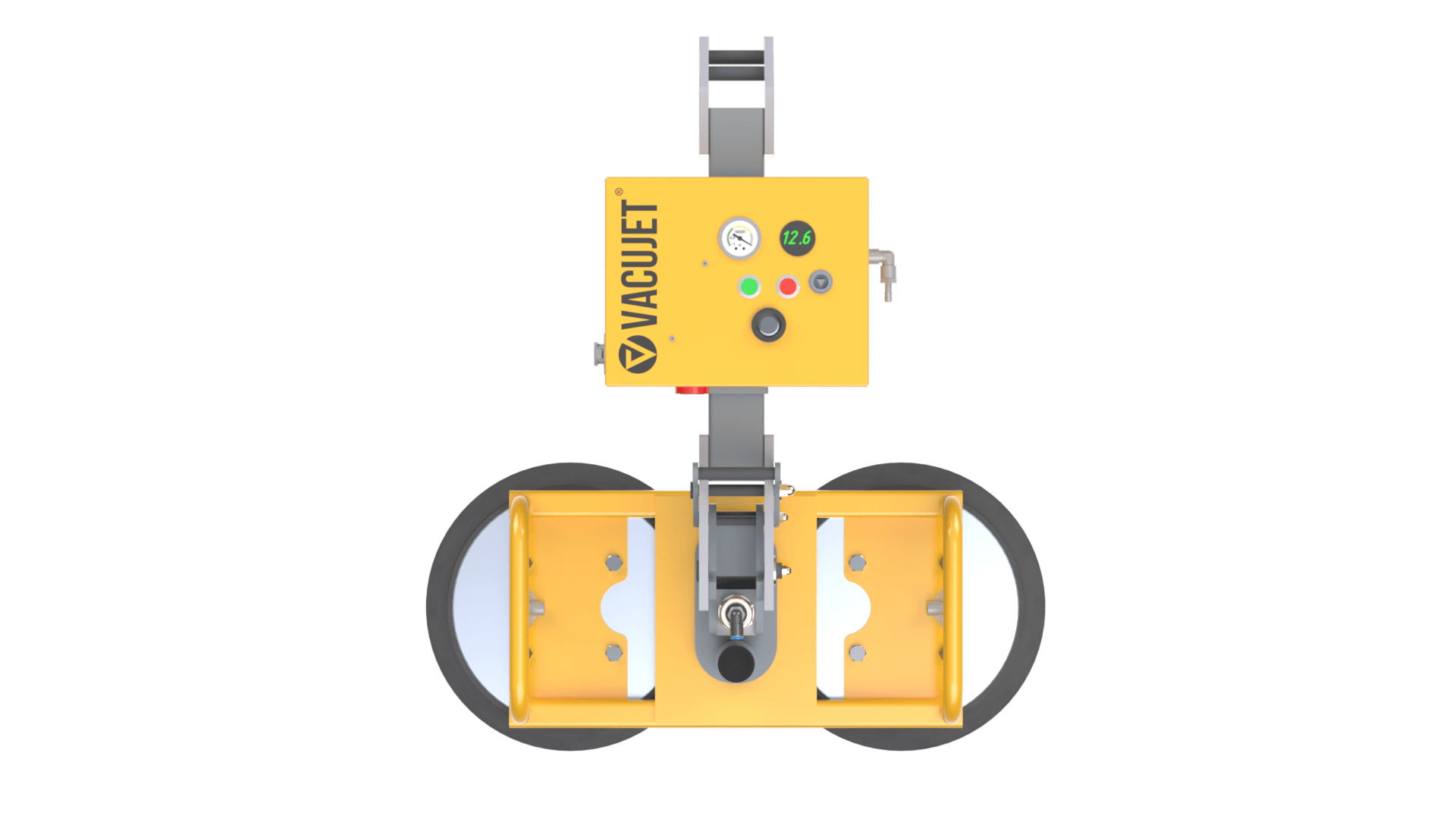

- G250 — две присоски 320 мм, до 250 кг, поворот 360° и управление с пульта;

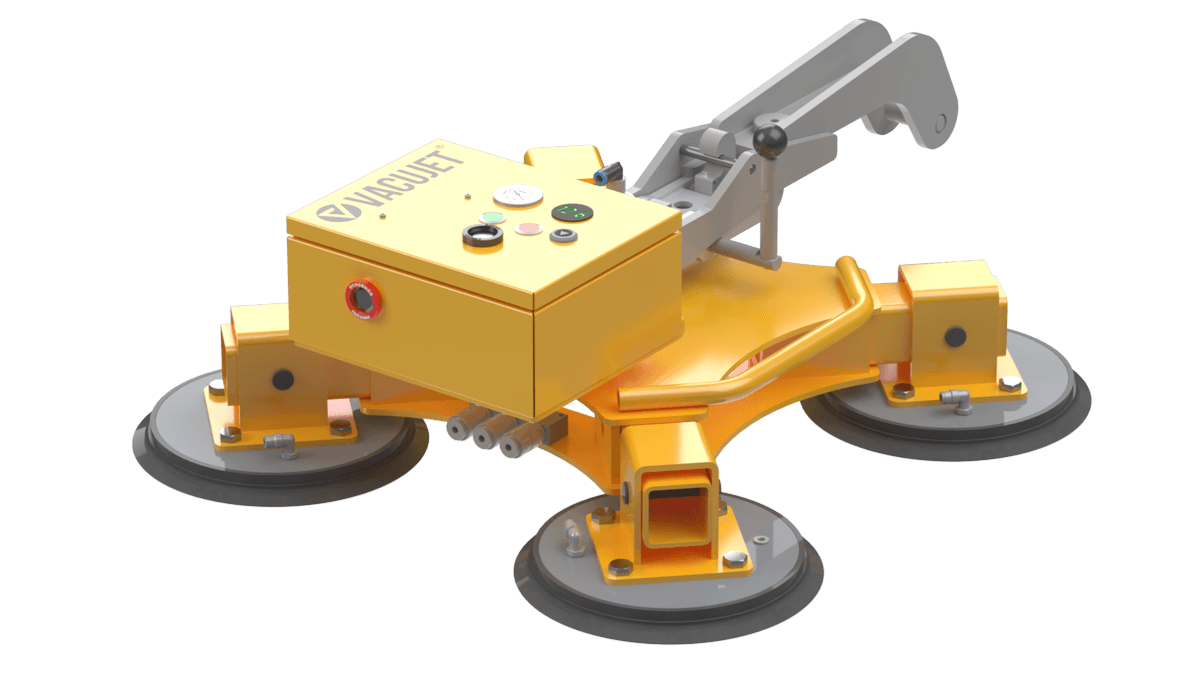

- G350 — четыре присоски 270 мм, до 350 кг; с доп. присосками и удлинителями грузоподъёмность растёт до 500 кг;
- G500 — шесть присосок 270 мм на раме 2050 мм, до 500 кг; схема присосок перестраивается под узкий лист или под крупный формат;
- GL500 — четыре присоски 320 мм в один ряд, до 500 кг: узкие стеклопакеты, козырьки, входные группы;
- GR500 — присоски 110×600 мм под гнутые поверхности, до 500 кг, минимальный радиус 550 мм: моллированное стекло, а также плоские стеклопакеты и панели.
Пневматические захваты серии A
Пневматическим моделям нужен сжатый воздух цеховой сети 6–8 бар. Вакуум создаёт эжектор, его расход — 55–85 л/мин. Электричество и аккумуляторы не требуются.
С поворотом, без наклона

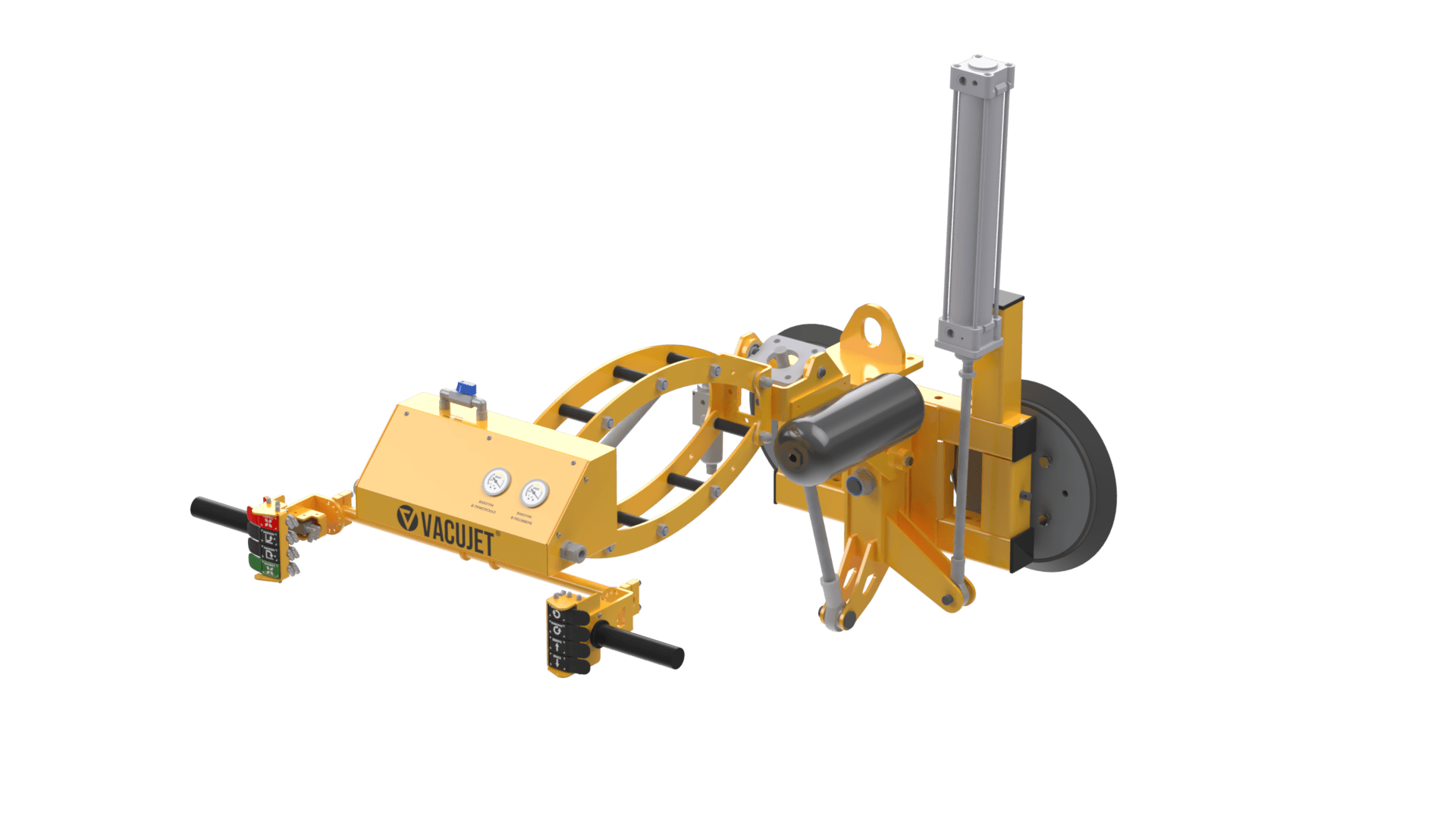

Модели A250-2PR, A350-4PR и A500-6PR держат лист и поворачивают его на 90°. Наклона у них нет. Такие захваты выбирают для участков, где стекло всегда стоит вертикально, а высоту задаёт кран.
С подъёмом и полным набором движений

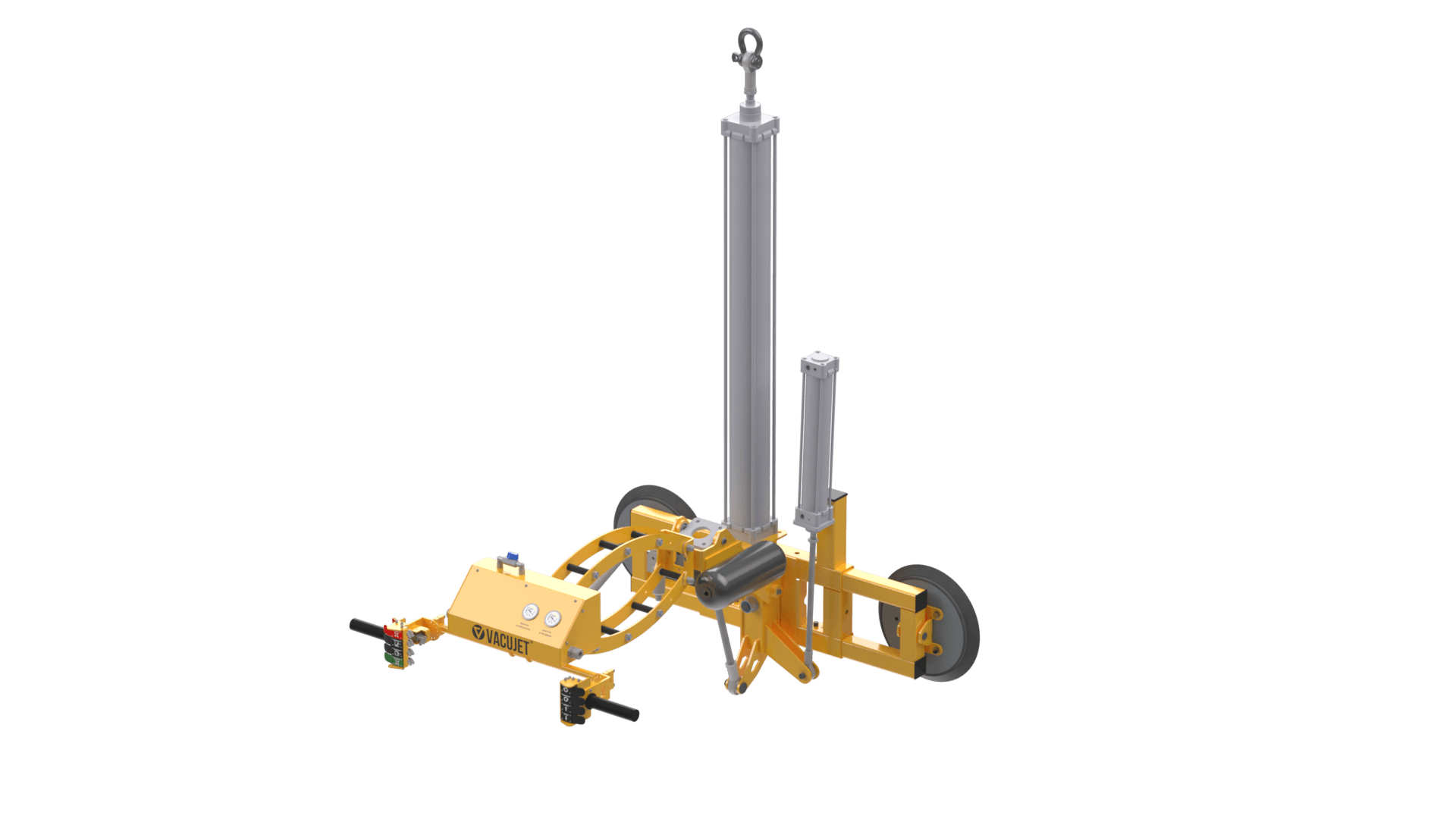

Индекс L добавляет подъём пневмоцилиндром с ходом 1000 мм. Индекс T — наклон до 90°. Например, A250-2PTRL умеет наклон, поворот и подъём, а A350-4PTRL и A500-6PTRL берут соответственно 350 и 500 кг. Модели без буквы T не наклоняют груз: они рассчитаны только на вертикальное положение стекла.
Для крупноформатного стекла
A600-8PT — самая грузоподъёмная пневматическая модель: до 600 кг и восемь присосок. Она наклоняет лист до 90°, а ручка регулируется по углу под оператора.
Что важно при работе со стеклом
Стеклопакеты выпускают по ГОСТ 24866-2014, листовое стекло — по ГОСТ 111-2014. Монтаж остекления ведут по требованиям СП и проектной документации.
Присоски подбирают под поверхность: прозрачное, тонированное и зеркальное стекло держится по-разному. Для узких и длинных изделий нужен ряд присосок по всей длине. Для тяжёлого стекла важны автооткачка и страховочные стропы. Разделы по другим материалам — вакуумные захваты, для сэндвич-панелей и для металла.
Почему Vacujet
Захваты для стекла и стеклопакетов разрабатывает и производит ООО «Дельта» на собственном предприятии в Санкт-Петербурге. Оборудование выпускают по ТУ, к каждой модели идёт паспорт-инструкция. Доставка — по всей России.
