Струбцина или вакуумный захват для сэндвич-панелей: что выбрать для монтажа

Монтаж сэндвич-панелей ведут двумя типами захватов. Механические — струбцины и клещи — берут панель за кромку. Вакуумные удерживают изделие за плоскость присосками. Разница в цене — в разы, поэтому чаще покупают струбцины. Но экономия на захвате часто уходит на другое: повреждённые панели, простой крана, лишние руки на площадке и медленный монтаж. Разберём, где какой вариант оправдан.

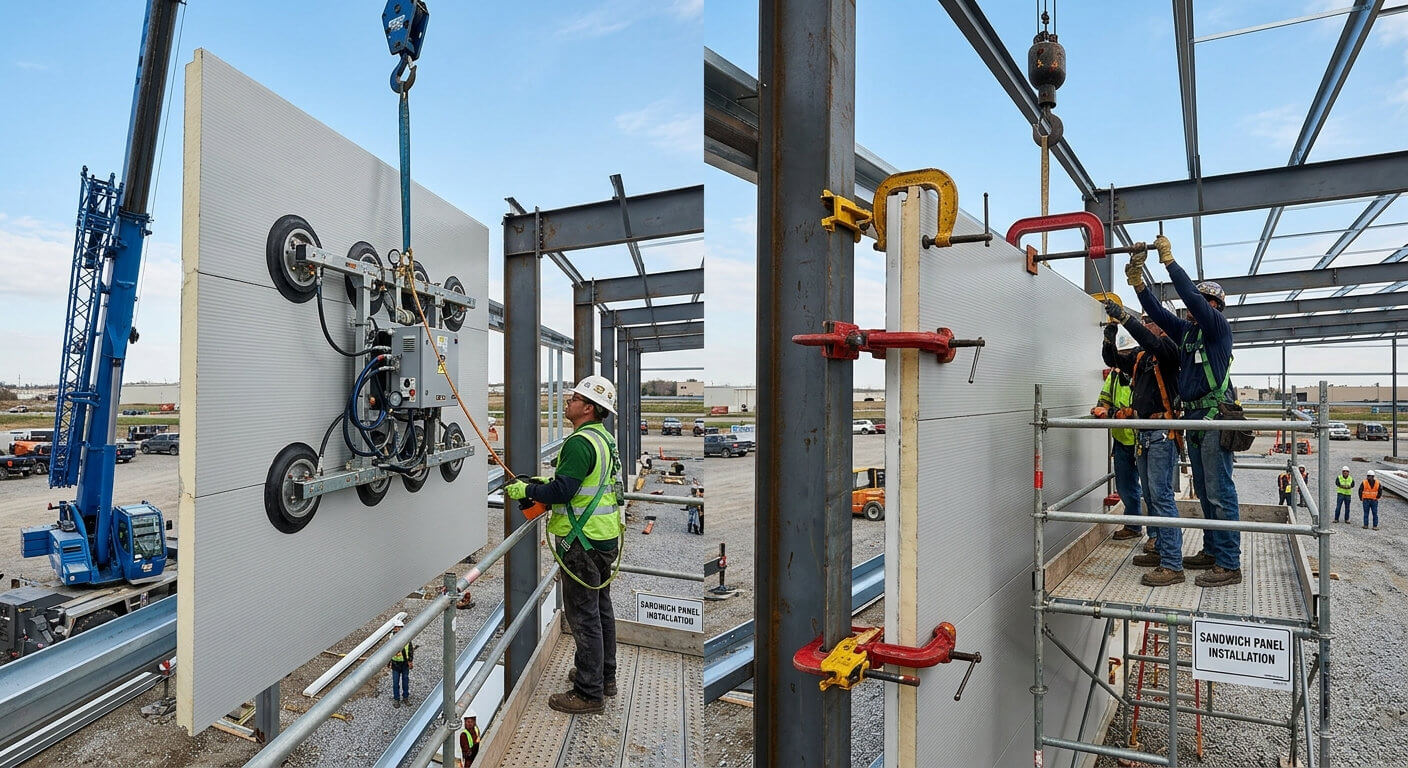

Чем отличаются два способа подъёма панелей

Механический захват — струбцина, клещевой захват — зажимает кромку панели и удерживает механическим прижимом. Контакт приходится на узкую полосу у края, а нагрузка ложится на кромку и наполнитель. Чем длиннее изделие, тем сильнее прогиб и тем выше риск повредить облицовку.

Вакуумный захват — вакуумный подъёмник, вакуумная траверса — прижимается к плоскости панели присосками и удерживает за счёт разряжения. Усилие распределяется по площади, кромка остаётся свободной, панель идёт без перекоса.

Отсюда и разница на практике. У струбцины выше риск повредить облицовку и кромку. У вакуумного захвата выше требования к поверхности: она должна быть ровной, а присоски подбираются под профиль облицовки. Эта разница проявляется не в момент покупки, а на каждом подъёме.

Сравнение по критериям

Когда струбцина оправдана

Струбцина — рабочий инструмент, и в ряде случаев она уместна: небольшой объём работ, короткие панели, монтаж на небольшой высоте. Если к облицовке нет повышенных требований и бригада свободна, струбцина решает задачу. На разовом объекте дешевле задействовать людей, чем покупать оборудование.

Но у такого решения есть цена, которую редко считают заранее: брак панелей из-за сколов кромки, время на ручную кантовку и простой крана. Добавьте риск травм при работе на весу.

Когда выгоднее вакуумный захват

• длинные стеновые панели — поднимают за плоскость, без перехвата за кромку и без прогиба;
• кровельные панели — рама с несколькими присосками удерживает изделие по всей длине, перекос при подъёме на крышу исключён;
• монтаж на высоте — оператор управляет с пульта, груз сразу идёт в проектное положение;
• серийные объекты — чем больше подъёмов, тем заметнее экономия времени и меньше брака;
• работа без сети — питание от аккумулятора: на кровле и удалённых площадках розетка не нужна;
• меньше людей на подъёме — вакуум включает монтажник с пульта, груз ведёт кран;
• аккуратная облицовка — кромка не контактирует с металлом захвата.

Что учесть при выборе

• длину и вес панели — от этих параметров зависят грузоподъёмность и число присосок;
• толщину и тип облицовки: гладкая, микроребристая или профилированная;
• условия монтажа: с земли, с высоты, на кровле;
• какой кран или манипулятор работает на объекте и какова грузоподъёмность техники;
• есть ли на площадке электросеть или нужна автономная модель;
• сколько человек в бригаде и кто выполняет подъём;
• объём объекта: разовый монтаж или серия;
• требования заказчика к качеству фасада и кровли.

Экономика: почему дешёвый захват часто дороже

При выборе сравнивают цену захвата, а считать нужно стоимость монтажа. Сюда входит цена повреждённых панелей: скол кромки или вмятина на облицовке почти всегда брак. Дальше время бригады и крана, число людей на подъёме, простои и риск травм.

Вакуумный захват дороже при покупке, но на длинных панелях и серийных объектах окупается скоростью и отсутствием брака. На разовом монтаже коротких панелей дешевле окажется струбцина — нормальный выбор при осознанном подходе.

Как подбирают захват под панели

Для сэндвич-панелей мы выпускаем вакуумные захваты для сэндвич-панелей — серию Vacujet SP: грузоподъёмность до 600 кг, питание от аккумулятора, наклон панели для вертикальной установки.

В линейке есть модели под разные задачи. SP и SPC — для стеновых панелей. SPK — для кровельных: длинная рама с восемью присосками, которая укорачивается под короткие изделия. SPU — универсальная, для стеновых и кровельных. SP450 — самая лёгкая модель. SPG — захват для стеновых панелей и стекла с поворотом на 360 градусов, грузоподъёмностью до 500 кг.

Все модели рассчитаны на безопасную работу с грузом. При падении уровня вакуума срабатывает автооткачка, а груз дополнительно страхуется стропами. Фильтрация и влагоотделение защищают насос от пыли и конденсата.

Если выбор уже сделан, смотрите дальше по задаче: пошаговый монтаж стеновых панелей, подъём и укладка кровельных и крепление панелей и узлы.

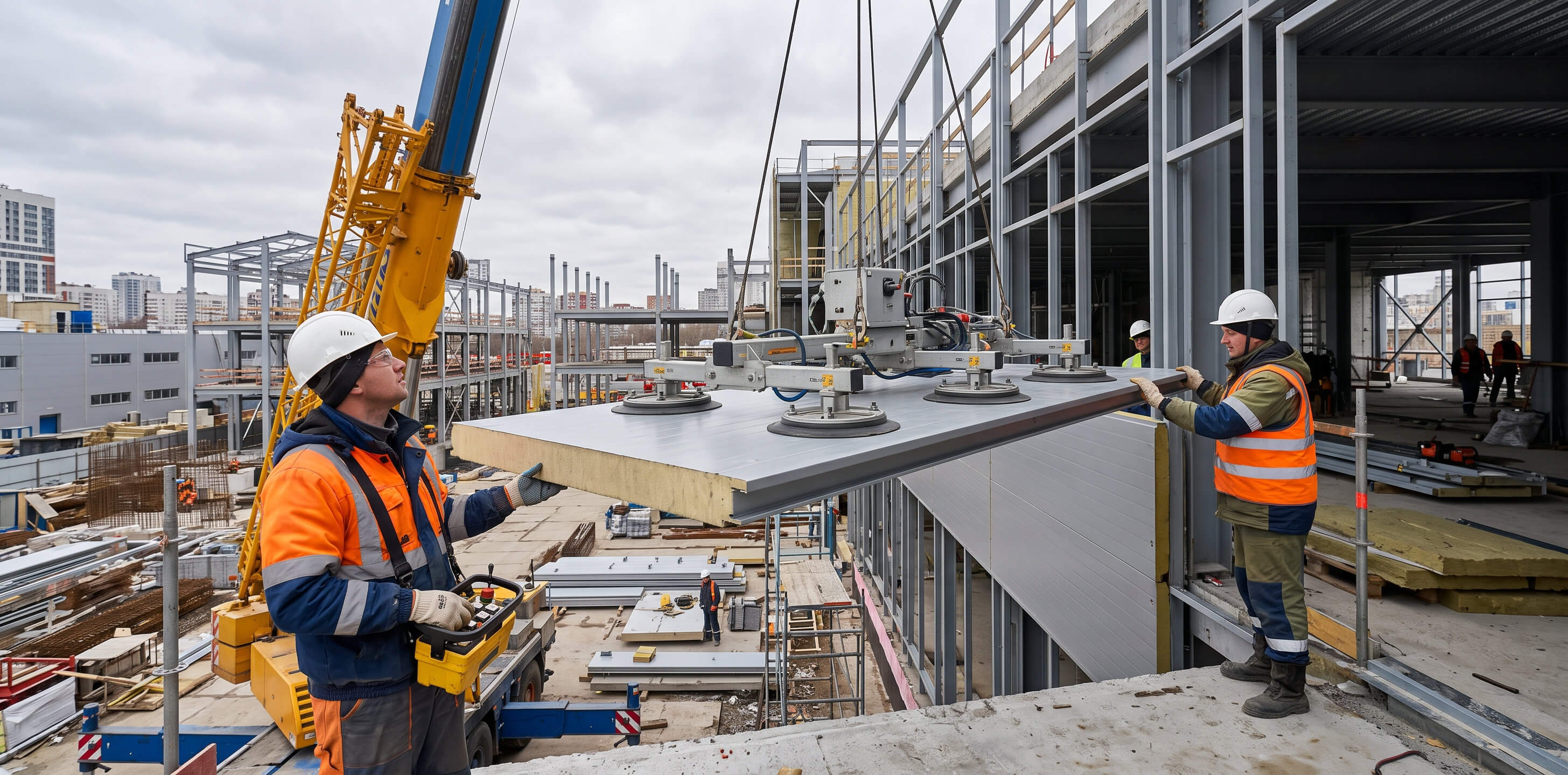

Как монтируют стеновые панели вакуумным захватом

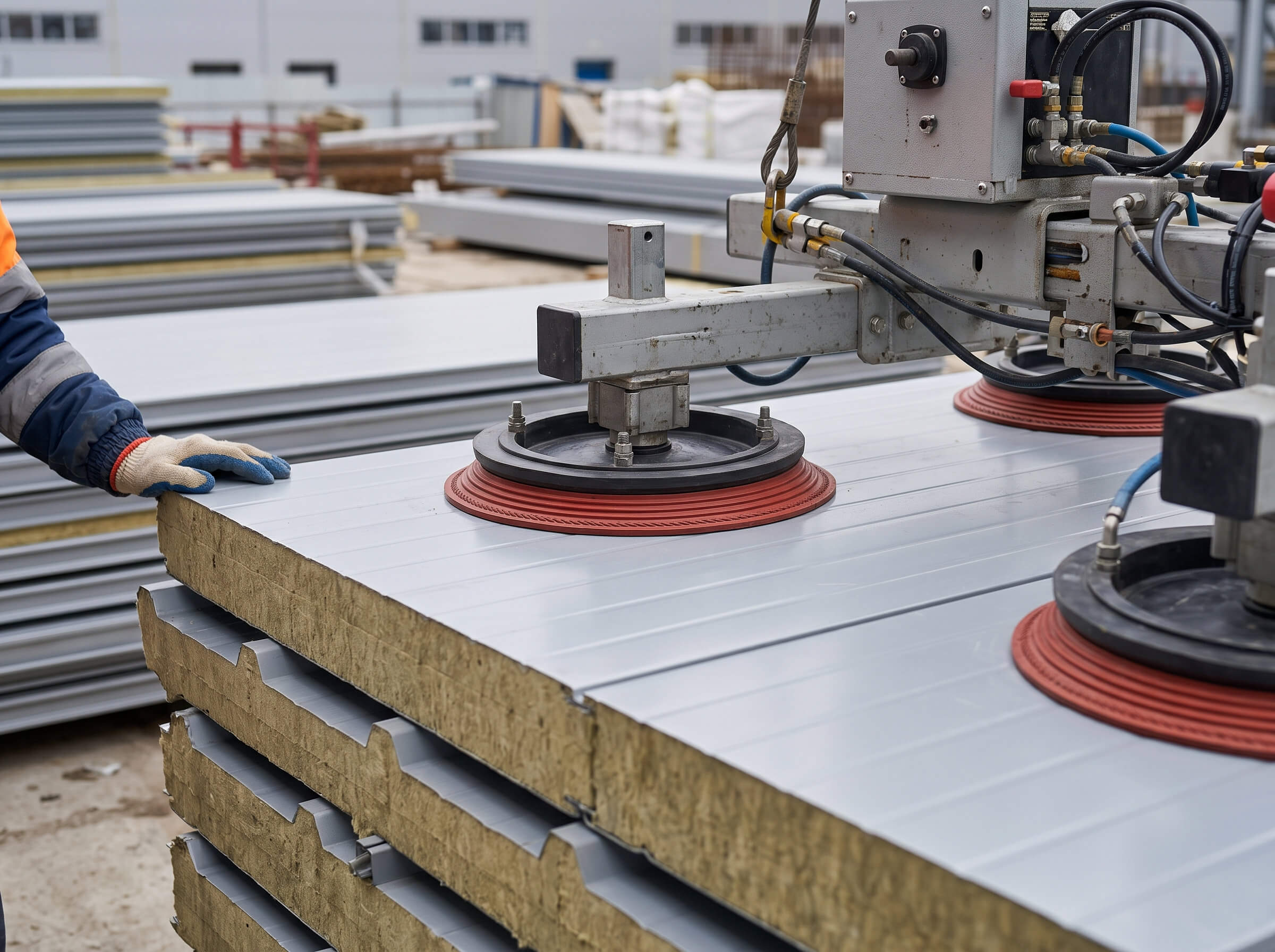

Монтаж сэндвич панелей вакуумным захватом строится на одном принципе: панель берётся за плоскость, а не за кромку. Захват для сэндвич панелей работает в связке с краном или манипулятором. Присоски опускают на плоскость изделия и включают вакуум — груз готов к подъёму. Ни строп, ни крючьев, ни зажимов за край.

Дальше панель поднимают и при необходимости наклоняют до вертикального положения: механизм наклона переводит изделие из горизонтали в рабочее положение. К месту установки панель идёт уже стоя.

Монтажник с радиопультом захвата включает присасывание и отпускание, а крановщик ведёт панель. Далее изделие подаётся в проектное положение — в замок соседней. Остаётся зафиксировать и закрепить. После установки вакуум сбрасывается, и захват возвращается за следующей панелью: цикл занимает минуты, а не полчаса ручной кантовки.

Отдельно про облицовку: гладкая и мелкорифлёная поверхность держится уверенно, а для профилированных панелей присоски подбирают по профилю — так надёжнее и безопаснее.

Как поднимают кровельные панели

Кровельные панели длиннее стеновых, и поднимать за один край нельзя — изделие прогнётся. Кровельный захват для сэндвич-панелей работает иначе: рама с присосками по всей длине распределяет усилие равномерно. Панель идёт на крышу без перекоса.

У модели SPK рама длиной 7290 мм укорачивается до 5290 и 3290 мм — один захват закрывает и длинные, и короткие панели. Вакуумный подъёмник для сэндвич панелей в этой серии питается от аккумулятора. На кровле строящегося здания розетки нет, поэтому автономность принципиальна.

Дальше панель подают на крышу, укладывают на прогоны и фиксируют крепежом. Управление вакуумом — у монтажника с радиопульта. Включать присасывание и отпускание можно с места, откуда хорошо видно и изделие, и место укладки.

Безопасность на высоте обеспечивают автооткачка при падении вакуума и страховочные стропы: даже при сбое питания груз не уйдёт вниз.

Частые ошибки при выборе и монтаже

• выбирать захват «на глаз», без расчёта веса и длины панели;
• поднимать длинные изделия за кромку — это прогиб и сколы облицовки;
• работать с профилированной облицовкой без подбора присосок;
• пренебрегать страховочными элементами — стропами и автооткачкой;
• считать только цену захвата, забывая про стоимость брака и простоев;
• тянуть панель без рамы по длине — панель перекашивается при подъёме.

Что важно в вакуумном захвате для панелей

Помимо грузоподъёмности и числа присосок смотрите на системы безопасности и удобство работы. Они определяют, как поведёт себя вакуумная присоска для монтажа сэндвич панелей на реальном объекте:

• автооткачка при падении уровня вакуума — панель остаётся на захвате;
• страховочные стропы — дополнительная защита на высоте;
• фильтрация и влагоотделение — защита насоса от пыли и конденсата;
• аккумуляторное питание — работа на площадке и кровле без сети;
• наклон панели для вертикальной установки;
• управление с пульта или панели — как удобнее оператору.

Частые вопросы

Можно ли монтировать панели вакуумным захватом зимой?

Да. Оборудование работает от аккумулятора, поэтому на площадке не нужны кабели и розетка, а монтажник управляет захватом в перчатках, с радиопульта. Допустимый температурный диапазон уточняйте по конкретной модели — он указан в характеристиках.

Сколько человек нужно для подъёма панели?

С вакуумным захватом подъём выполняет кран или манипулятор: монтажник с радиопульта включает присасывание и отпускание, крановщик ведёт панель, а на месте изделие фиксируют и крепят. Со струбциной панель переставляют вручную: на подъём и кантовку нужны минимум двое, на длинных панелях — больше.

Что произойдёт, если отключится питание?

Груз остаётся на месте: при падении уровня вакуума срабатывает автооткачка, и панель продолжает удерживаться. Дополнительно груз страхуется стропами.

Подойдёт ли вакуумный захват для коротких панелей?

Да. У кровельной модели рама укорачивается, а для панелей небольшой длины есть компактные варианты. Конфигурацию подбирают по длине, весу и профилю облицовки.

А если облицовка профилированная?

Присоски подбираются под поверхность: для профилированных панелей нужна другая схема удержания, чем для гладкой облицовки. Схему уточняют на этапе подбора: нужны фото профиля и паспорт панели.
