Присоски для монтажа сэндвич-панелей: виды и выбор

Присоска — рабочий орган вакуумного захвата: именно она держит панель за плоскость облицовки. От размера присоски, состояния уплотнительного шнура и количества точек удержания зависит, поднимется ли панель и останутся ли целыми облицовка, кромка и замок.

В статье разбираем, какие присоски ставят на захваты для сэндвич-панелей и как шнур компенсирует неровности облицовки. Отдельно — сколько присосок нужно под конкретный груз и как понять, что присоску пора менять.

Почему панель держат присосками

Сэндвич-панель состоит из двух стальных листов и наполнителя между ними. Металл облицовки воздух не пропускает — значит, панель можно взять за плоскость. Вакуумный насос откачивает воздух из-под присоски, внутри создаётся разряжение, и наружное давление прижимает панель к присоске.

Усилие удержания зависит от двух вещей: суммарной площади присосок и величины разряжения. Чем больше площадь контакта, тем тяжелее груз можно поднять при том же уровне вакуума. Поэтому под тяжёлые панели ставят больше присосок или берут присоски крупнее.

Второе достоинство — сохранность материала. Стропы берут панель за кромку или обвязывают её, и облицовка мнётся, а замок, отвечающий за герметичность стыка, деформируется. Присоски работают по плоскости, поэтому кромка и замок остаются целыми. Подробное сравнение способов подъёма — в статье «Струбцина или вакуумный захват для сэндвич-панелей».

Какие присоски ставят на панельные захваты

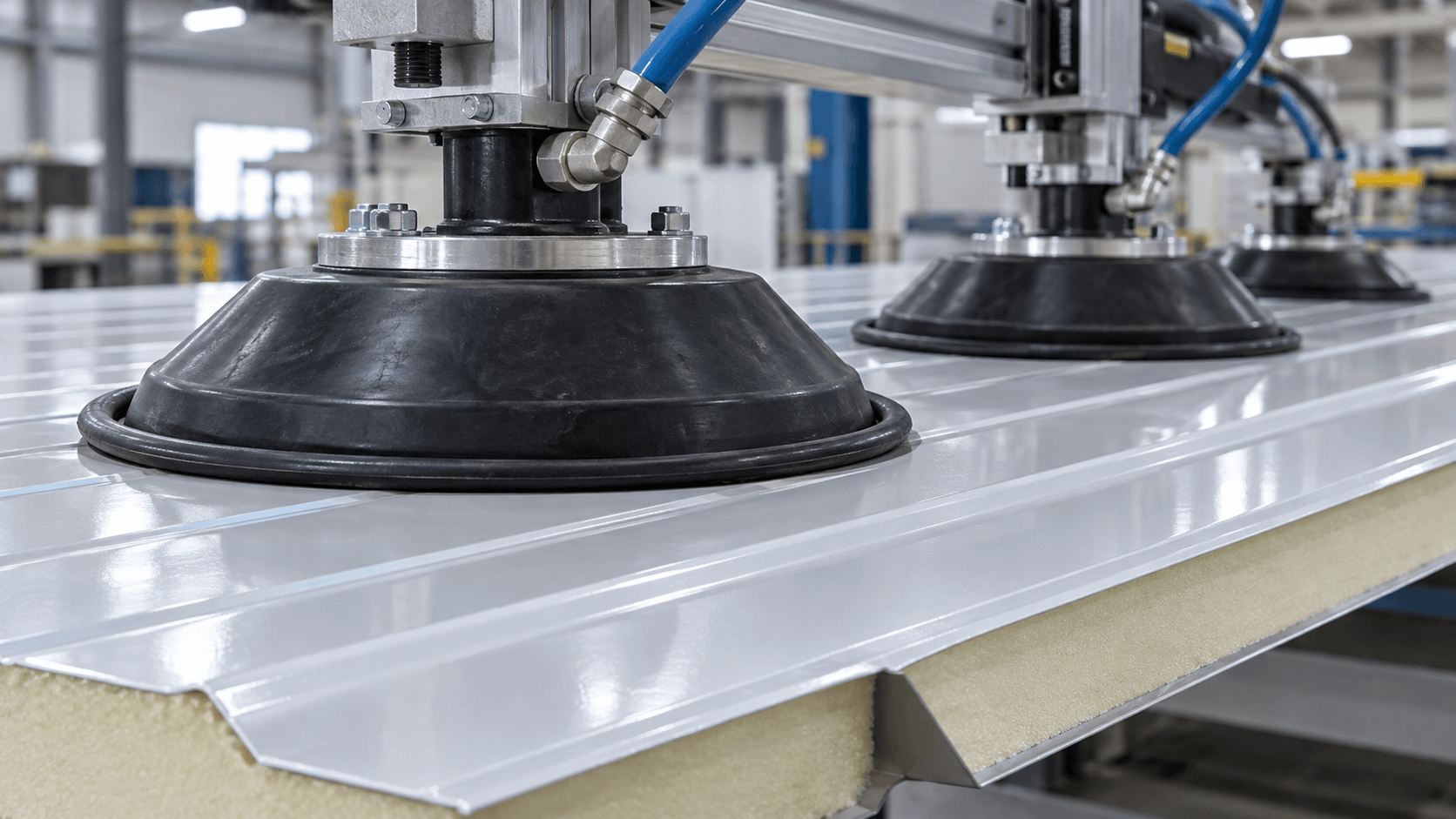

Для панелей применяют присоски двух форм — прямоугольные и круглые. Прямоугольные удобнее для длинных изделий: они вытянуты по длине панели и дают большую площадь контакта.

• 110×600 мм — основной размер для панелей: четыре присоски у модели SP, восемь у SPK, двенадцать у SPU;
• 400×800 мм — широкая присоска у SPG: одной такой присоской берут и стеновые панели, и плоское стекло;
• 500×600 мм — размер на компактной модели SP450;
• круглые 270 мм — на пневматических моделях, которые работают от цеховой пневмосети.

Размер подбирают по формату панели и весу груза. Для широкой панели важна площадь контакта по ширине, для длинной — возможность распределить присоски по всей длине, чтобы изделие не провисало.

Уплотнительный шнур и неровности облицовки

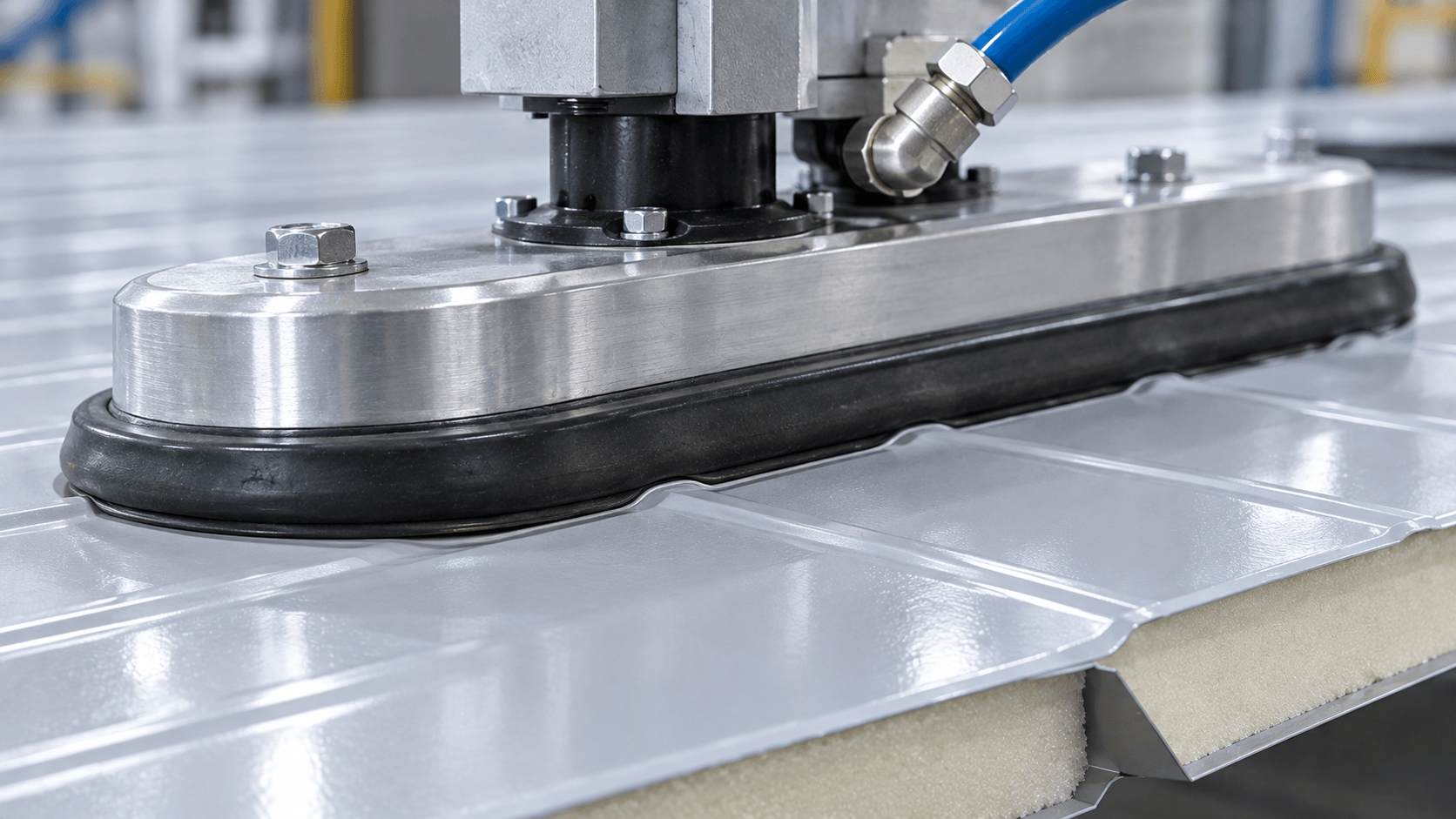

По контуру присоски уложен эластичный уплотнительный шнур. Он играет главную роль при работе по реальной облицовке: поверхность панели не бывает идеально ровной, а шнур повторяет профиль и не даёт воздуху прорваться под присоску.

На практике ориентируются на такие значения: неровности плоскости до 2–3 мм шнур компенсирует, микрорифление высотой до 1,5 мм держит. Для трапециевидного профиля схему удержания подбирают отдельно — по фото профиля и паспорту панели, потому что такой рельеф требует другой конфигурации присосок.

Отдельное условие — чистота. Пыль, стружка, снег и лёд в зоне контакта снижают сцепление. Облицовку в местах установки присосок осматривают и очищают до подъёма. Если панель расслоилась и наполнитель отошёл от профлиста, такие изделия монтировать нельзя.

Сколько присосок нужно

Количество присосок определяют по весу и длине груза, а не по длине панели в метрах. Ориентир: четырёх присосок достаточно для стеновых панелей массой до 600 кг, восьми — для длинных кровельных, двенадцати — для универсальной модели, которая работает и со стенами, и с кровлей.

Вес панели считают по площади: квадратный метр умножают на длину при ширине один метр. Например, стеновая панель с минватой 100 мм весит около 22 кг на квадратный метр, то есть панель длиной 12 метров — около 264 кг. Таблица веса по толщинам и наполнителям — в статье «Размеры и вес сэндвич-панелей».

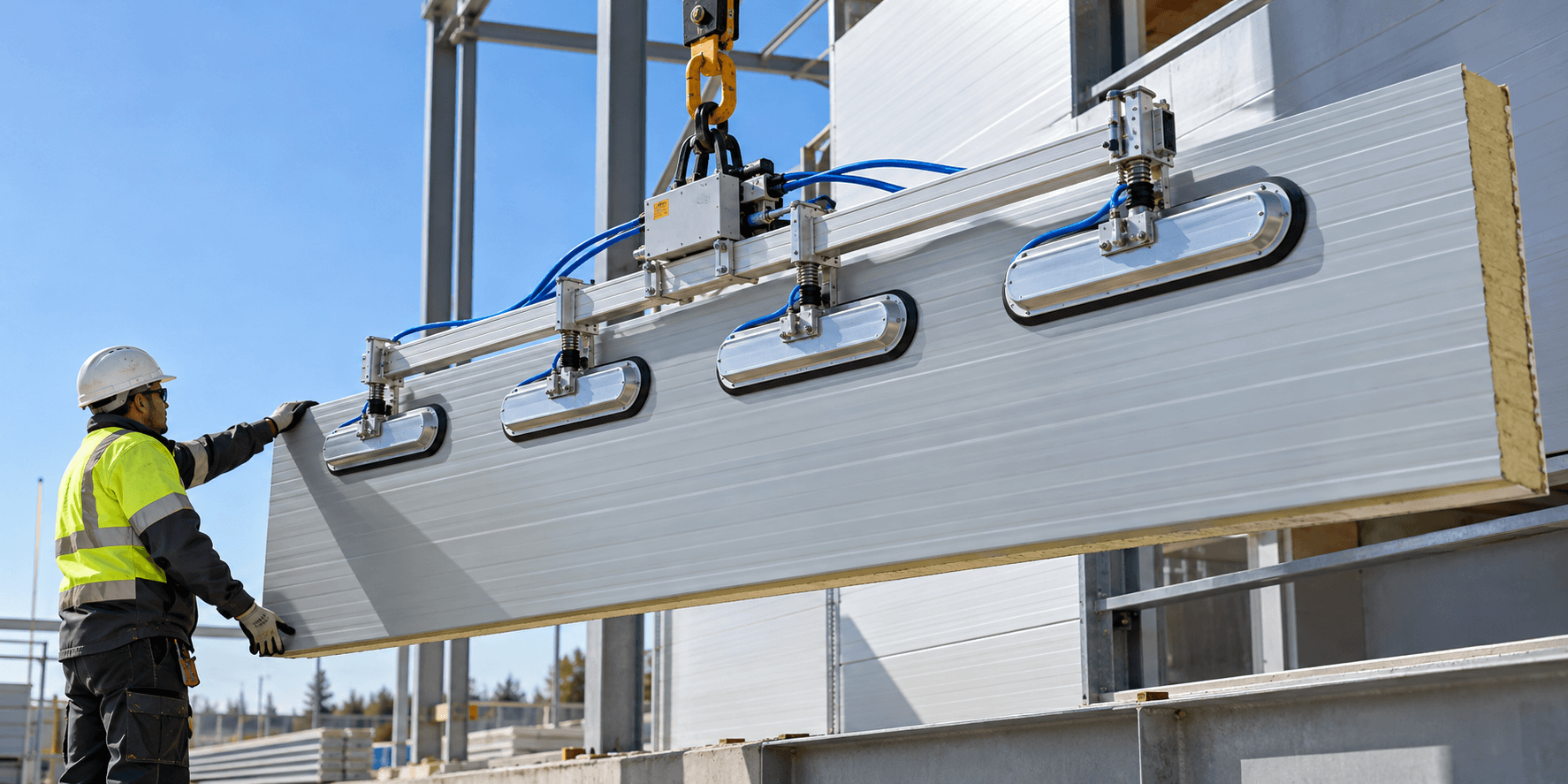

Важно не только количество, но и расстановка: присоски распределяют по длине изделия, чтобы нагрузка ложилась на плоскость равномерно. Допустимый выход панели за крайнюю присоску — свес — определяет производитель панелей.

Как присоски крепятся к раме

Присоски крепятся на раме или на поперечных трубах. Схему удержания подстраивают под формат: у длиннобазых моделей рама укорачивается, а присоски переставляют так, чтобы они стояли по краям и по длине панели.

Как устроена длиннобазая рама и зачем нужны присоски по всей длине, разобрано в статье «Траверса для сэндвич-панелей».

Материалы и износ

Материал присосок — эластомеры: нитрил, полиуретан, силикон. Материал выбирают под поверхность груза и условия работы: одни лучше держат гладкую облицовку, другие рассчитаны на работу при низких температурах. Конкретный материал подбирают под условия на объекте.

Основной изнашиваемый элемент — уплотнительный шнур. Со временем он теряет эластичность: появляются потёртости, заломы, трещины. Признаки того, что пора менять:

• уровень вакуума держится хуже обычного или не доходит до рабочей зоны;
• присоска не прижимается полностью, под ней остаётся зазор;
• на присоске видны трещины и потёртости, материал затвердел;
• шнур повреждён или потерял эластичность.

На ряде моделей линейки в комплект входит запасной уплотнитель присоски — его меняют по мере износа. Саму присоску и шнур осматривают перед каждым подъёмом, особенно после работы на пыльных объектах.

Уход и проверка перед подъёмом

• осмотреть присоску и уплотнительный шнур;
• очистить облицовку в зоне контакта от пыли, снега и льда;
• проверить уровень вакуума и работу сигнализации;
• убедиться, что отключены лишние точки удержания, если панель короткая;
• проверить страховочные стропы и заряд аккумулятора.

Хранят захваты в чехлах и деревянном ящике — так присоски меньше запыляются и не деформируются при перевозке. Рабочий диапазон температур — от −15 до +40 °C; при отрицательных температурах важно, чтобы облицовка была сухой и чистой.

Частые вопросы

Чем промышленная присоска отличается от ручной?

Ручную присоску человек держит в руках — это инструмент для лёгких листов и плитки. Промышленная присоска работает в составе захвата: она подвешивается на кран или манипулятор и удерживает грузы в сотни килограммов. Мы производим оборудование второго типа.

Сколько присосок нужно для панели весом 300 кг?

Ориентируйтесь не только на вес, но и на длину. Для стеновой панели массой около 300 кг достаточно четырёх присосок размером 110×600 мм — как у модели SP, рассчитанной на грузы до 600 кг с запасом. Если панель длинная, присоски распределяют по длине, чтобы избежать провиса.

Можно ли работать по профилированной облицовке?

Да, но схема удержания зависит от рельефа. Микрорифление высотой до 1,5 мм стандартные присоски с уплотнительным шнуром держат, неровности плоскости до 2–3 мм шнур компенсирует. Для трапециевидного профиля конфигурацию подбирают отдельно — схему подбирают по фото облицовки и паспорту панели.

Как часто менять присоски и уплотнительный шнур?

Строк службы в месяцах нет: всё зависит от интенсивности работы, чистоты облицовки и условий хранения. Меняют по состоянию — когда шнур затвердел, появились трещины или вакуум перестал держаться на рабочем уровне. Запасной уплотнитель входит в комплект части моделей линейки.

Что делать зимой?

Оборудование работает при температуре от −15 до +40 °C. Перед подъёмом очистите облицовку от снега, льда и инея в зоне присосок: они резко снижают сцепление. Если панель мокрая, воду также убирают.
