Вакуумный подъёмник для сэндвич-панелей: как работает и как выбрать

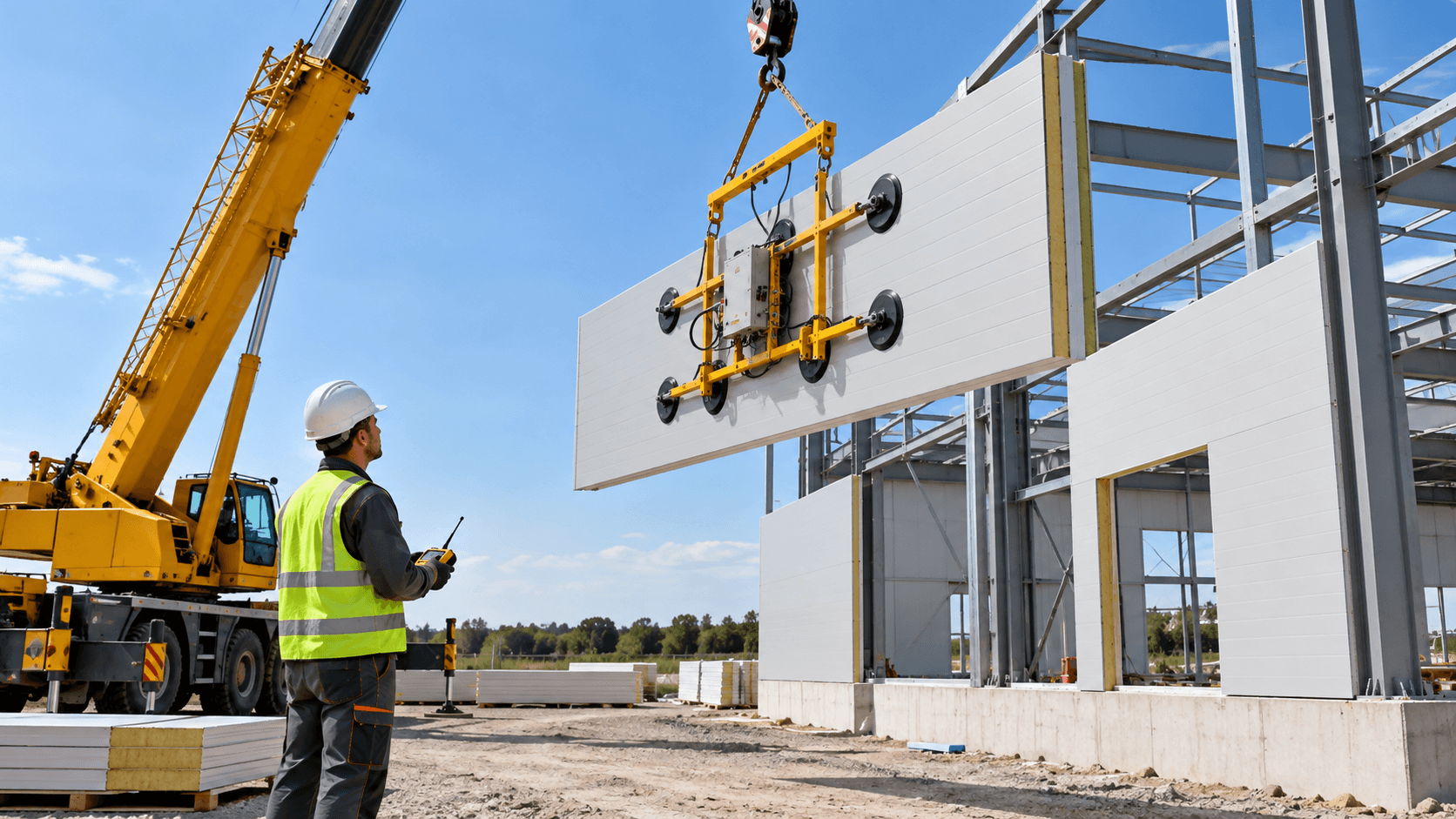

Вакуумный подъёмник для сэндвич-панелей — это навесное оборудование, которое цепляется за крюк крана или манипулятора и удерживает панель присосками за плоскость облицовки. Своими силами он груз не поднимает: подъём выполняет техника, а подъёмник отвечает за захват, удержание и точную подачу панели.

Ниже разбираем, как устроен такой подъёмник и чем он отличается от захвата и траверсы. Отдельно — по каким параметрам его подбирают под объект и какие модели линейки подходят для стеновых и кровельных панелей.

Что такое вакуумный подъёмник для панелей

Термин описывает оборудование со стороны задачи: устройство для подъёма груза. По конструкции это рама с присосками и вакуумным контуром. Панель удерживается за облицовку, потому что стальной лист не пропускает воздух.

Подъёмники для панелей обычно автономны: насос питается от аккумулятора, поэтому подключение к сети на объекте не нужно. Это отличает их от стационарных цеховых систем, привязанных к компрессору или розетке.

Какую модель выбрать под конкретный объект, подробно разобрано в статье «Вакуумный захват для сэндвич-панелей: как выбрать».

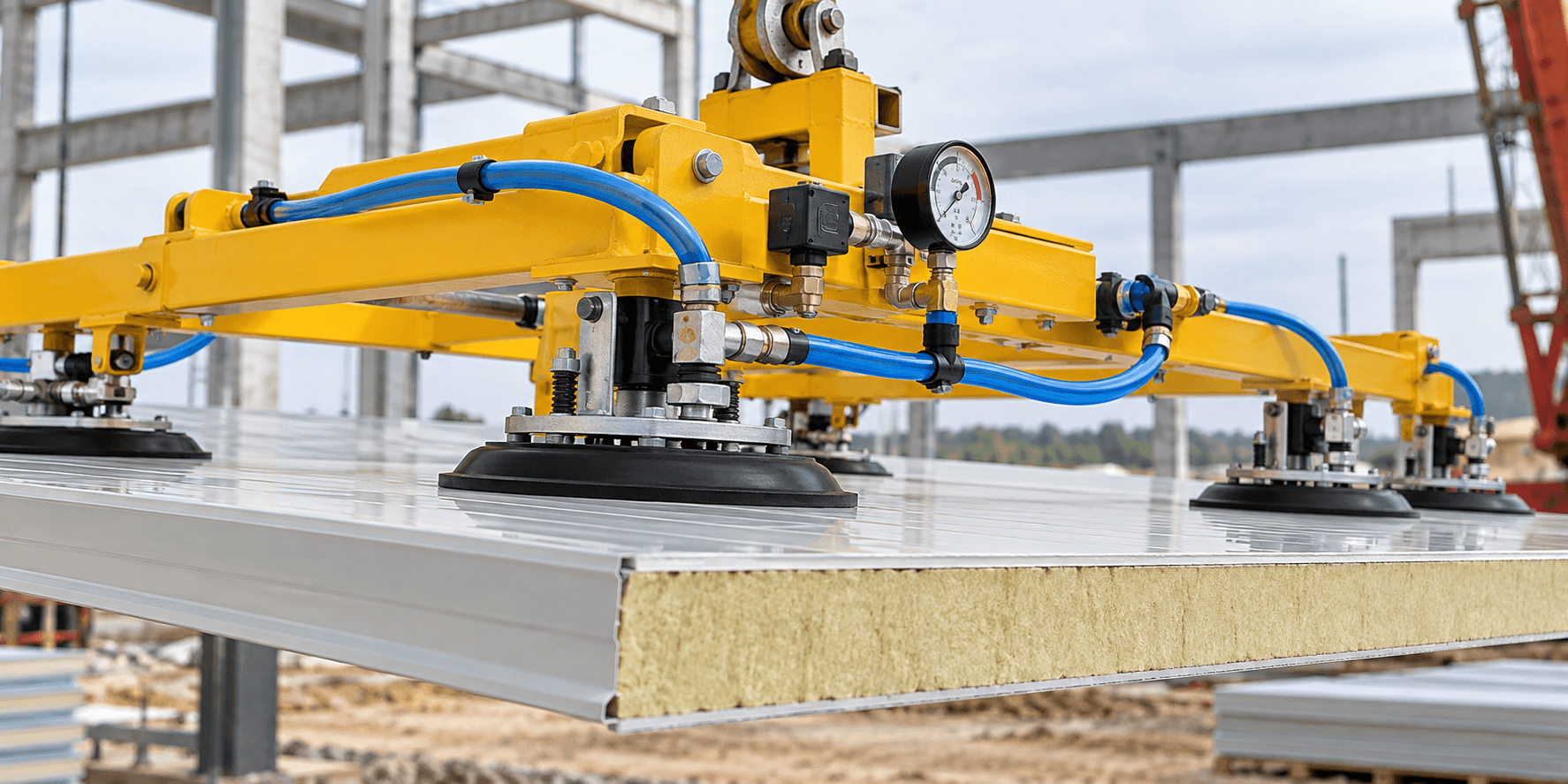

Как он работает и из чего состоит

• рама — принимает вес панели и разносит присоски по её длине;
• присоски — берут панель за облицовку; для панелей применяют присоски 110×600 мм, 400×800 мм и 500×600 мм;
• вакуумный насос — откачивает воздух из-под присосок, создавая разряжение;
• аккумулятор 12 В — питает насос, поэтому подъёмник автономен;
• контроль вакуума — вакуумметр и сигнализация показывают уровень разряжения;
• механизм наклона — переводит панель из горизонтального положения в вертикальное;
• страховочные стропы — удерживают панель, если вакуум упал.

Управление вынесено на панель и на радиопульт: монтажник работает рядом с местом установки и видит панель целиком. У части моделей управление ручное — тумблером на блоке, без пульта.

Чем подъёмник отличается от захвата и траверсы

По сути это одно оборудование, разница в акценте. Слово «захват» говорит о способе взять груз, «подъёмник» — о задаче подъёма, «траверса» — о раме, которая распределяет вес длинного груза.

На практике удобно разделять так: короткие стеновые панели берут захватом с наклоном, длинные кровельные — длиннобазой траверсой, а подъёмником называют автономное устройство, которое работает на площадке без сети. Подробно про длинные панели и рамы — в статье «Траверса для сэндвич-панелей».

Как выбрать подъёмник

По весу панели

Начинают с веса. Стеновая панель с минватой 100 мм весит около 22 кг на квадратный метр, кровельная с минватой 200 мм — около 37 кг. Панель шириной 1 метр и длиной 12 метров с минватой 100 мм даёт около 264 кг.

В расчёт входит не только панель: на крюке работают подъёмник и строповка, плюс возможен ветер. Поэтому грузоподъёмность берут с запасом. Таблица веса — в статье «Размеры и вес сэндвич-панелей».

По длине и типу панели

Для стеновых панелей длиной 6, 9 и 12 метров хватает стандартной рамы и четырёх присосок. Для кровли нужна длиннобазая рама с восемью и более присосками: панель длиной до 14 метров нельзя держать за середину. Если работы идут и по стенам, и по кровле, берут универсальную модель.

По питанию и управлению

Автономные модели на аккумуляторе подходят для площадки и кровли. Модели с ручным управлением берут там, где оператор всё равно работает рядом с грузом: меньше электроники и не нужно следить за зарядом пульта.

Модели линейки

Полный список моделей — в разделе «Вакуумные захваты для сэндвич-панелей».

Что нужно на объекте

• кран или манипулятор с запасом по грузоподъёмности на панель, подъёмник и строповку;
• ровная площадка для раскладки панелей и место под пачку;
• свободная рабочая зона без проводов и препятствий для панели;
• погода — при ветре более 10 м/с работы прекращают; рабочий диапазон температур −15…+40 °C.

Нормативы и порядок работ

Монтаж панелей с использованием вакуумных захватов регламентирует ГОСТ Р 59268-2020: в нём описаны правила выполнения работ и контроль. Требования к конструкциям и допускам при монтаже — в СП 70.13330.2012. Оборудование выпускается по техническим условиям производителя, соответствие перечисленным документам не заявляется.

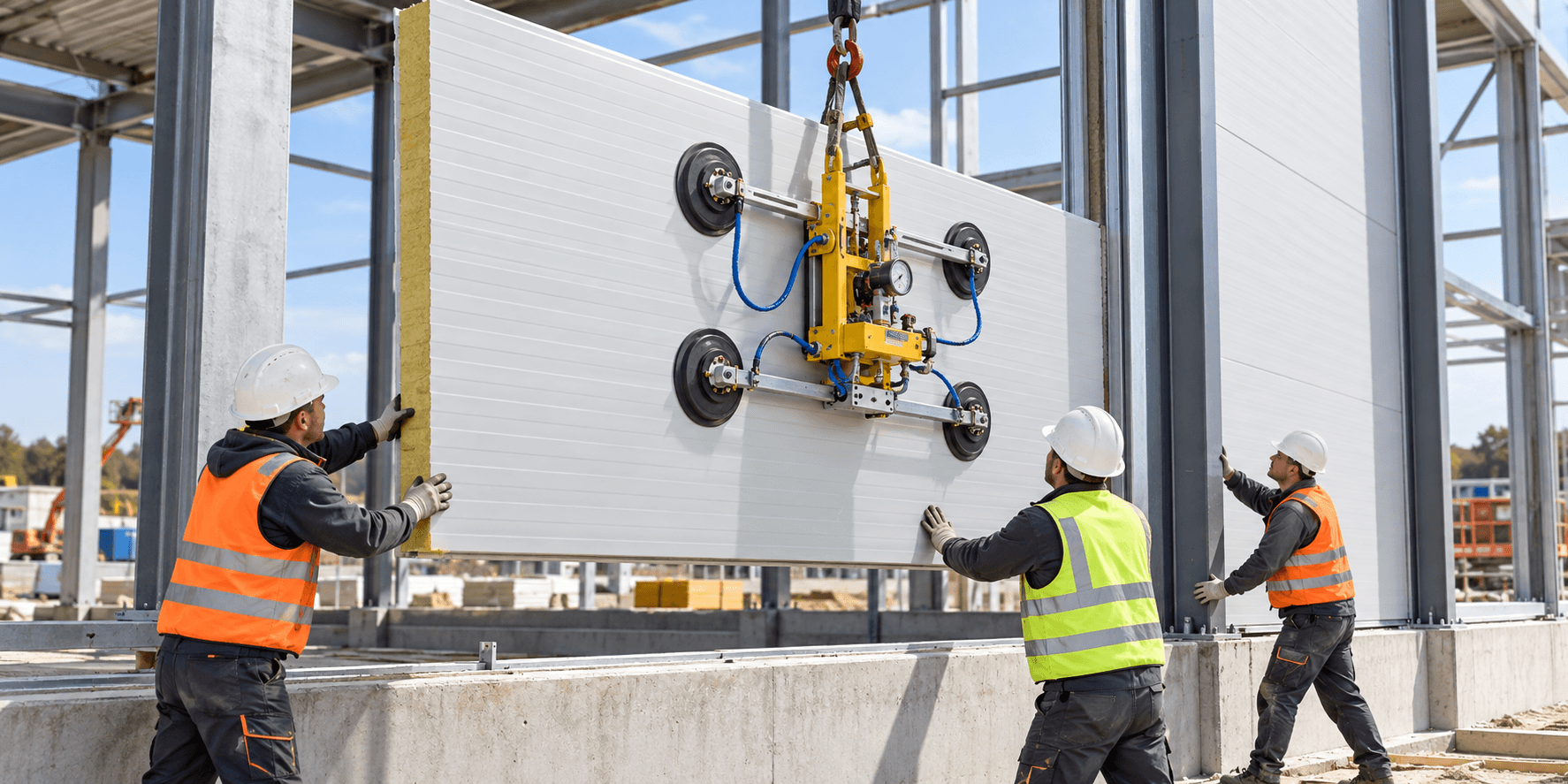

Порядок работы: панель берут за плоскость, поднимают и подают в проектное положение, а вакуум сбрасывают только после крепления. До подъёма проверяют присоски и уплотнительный шнур, стропы, заряд аккумулятора и уровень вакуума. Пошаговая технология — в статье «Монтаж стеновых сэндвич-панелей вакуумным захватом».

Частые ошибки

• Считать только вес, забыв длину. Длинная панель провисает даже при небольшой массе.
• Брать модель на пределе. Без запаса на вес подъёмника, строповку и ветер.
• Путать термины и покупать не то. Короткий захват не заменит траверсу для длинных панелей.
• Сбрасывать вакуум до крепления. Панель должна быть закреплена под нагрузкой.
• Работать по грязной облицовке. Пыль, снег и лёд снижают сцепление присосок.

Частые вопросы

Чем вакуумный подъёмник отличается от вакуумного захвата?

Конструктивно — ничем, это одно оборудование. «Подъёмник» говорят, когда имеют в виду задачу подъёма и автономное устройство на аккумуляторе, «захват» — когда речь о способе взять груз присосками.

Нужна ли электросеть на объекте?

Нет. Насос питается от аккумулятора 12 В, поэтому подъёмник работает на площадке и на кровле, где подключения нет. Аккумулятор заряжается от обычной сети заранее.

Можно ли одним подъёмником монтировать и стены, и кровлю?

Да, для этого есть универсальная модель SPU с двенадцатью присосками и наклоном до 90°. Если работы только по кровле, выгоднее длиннобазая SPK: у неё восемь присосок по раме 7290 мм.

Сколько человек нужно для монтажа?

Панель удерживает подъёмник, поэтому на площадке обычно работают двое: крановщик и монтажник, который управляет захватом и направляет панель. У ручных версий монтажник работает тумблером у самого блока.

Что будет, если пропадёт вакуум?

Сработает сигнализация, а панель удержат страховочные стропы и обратные клапаны. Поэтому стропы и контроль вакуума проверяют до подъёма, а не в процессе.
