Вакуумные захваты для металла
Вакуумные присоски для подъема листового металла, нержавеющей стали, алюминия и цветных металлов. Захваты перемещают листовую сталь на подаче к раскрою, при снятии заготовок и укладке в штабель. Траверса подвешивается на кран, манипулятор или погрузчик.
Вакуумные захваты для металла берут листовой прокат за плоскость и переносят его без строп. Присоски распределяют нагрузку по листу, поэтому металл не гнётся и не получает заломов, а поверхность остаётся чистой — это важно перед раскроем, гибкой и полировкой.
Электрические модели серии A держат листы массой от 350 до 2000 кг. Они питаются от сети 220 В, а встроенный аккумулятор страхует груз при отключении электричества.
Почему лист не поднимают стропами
Лист толщиной несколько миллиметров весит сотни килограммов. Стропы и крюки оставляют на кромке зазубрины, а если поднять лист за один край, он выгнется и потеряет геометрию.
Вакуумный захват берёт лист за плоскость: нагрузка ложится на присоски, а не на кромку, поэтому лист остаётся ровным, а поверхность — без царапин и задиров.
Электрические захваты серии A
Присоски диаметром 270 мм двигаются по раме в двух направлениях. Под другой формат их переставляют за минуты. Удлинители рамы и дополнительные кронштейны с присосками расширяют захват под листы длиной до 6 метров.

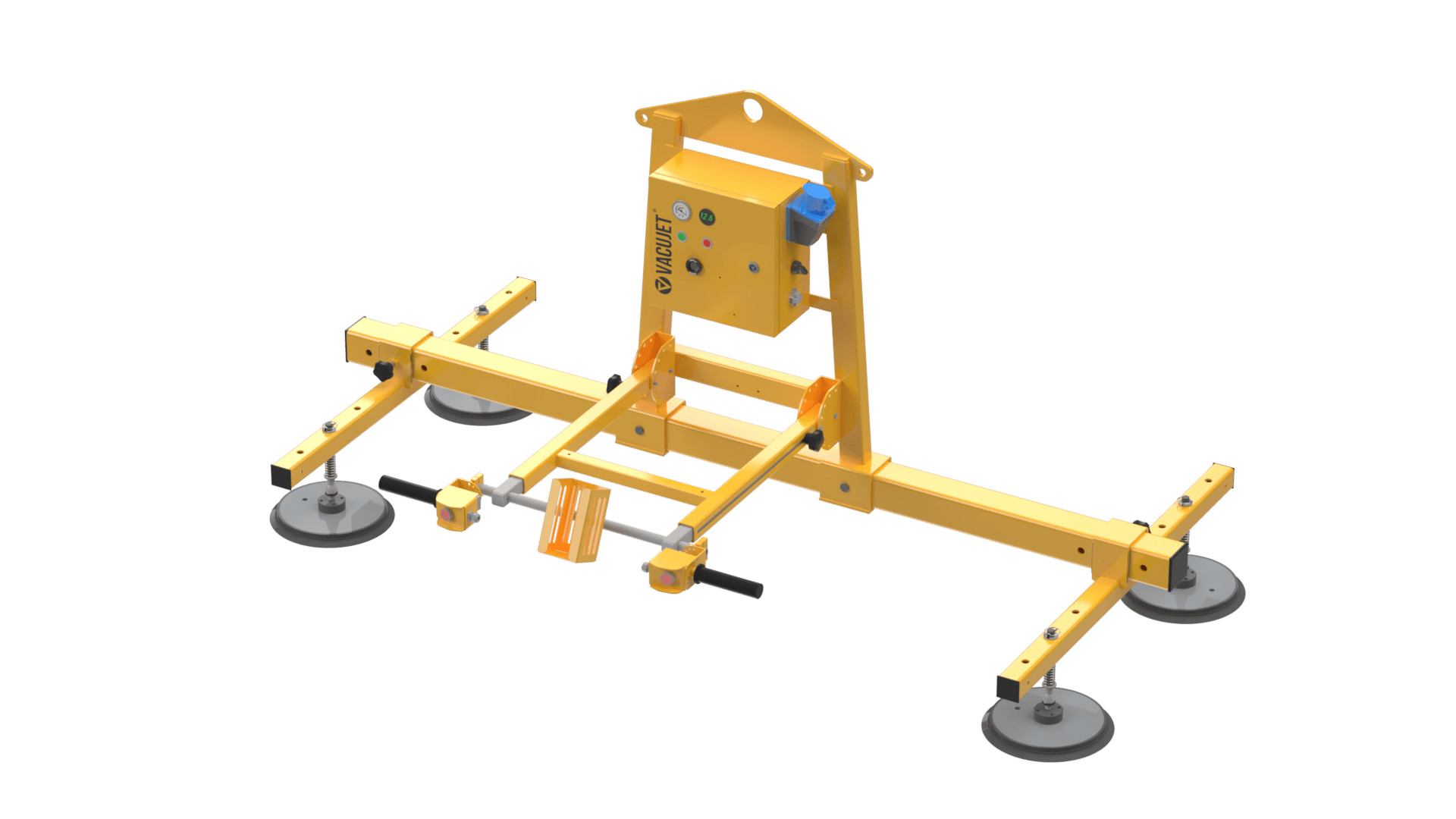

- A350-4E - до 350 кг, четыре присоски;
- A500-6E - до 500 кг, шесть присосок;

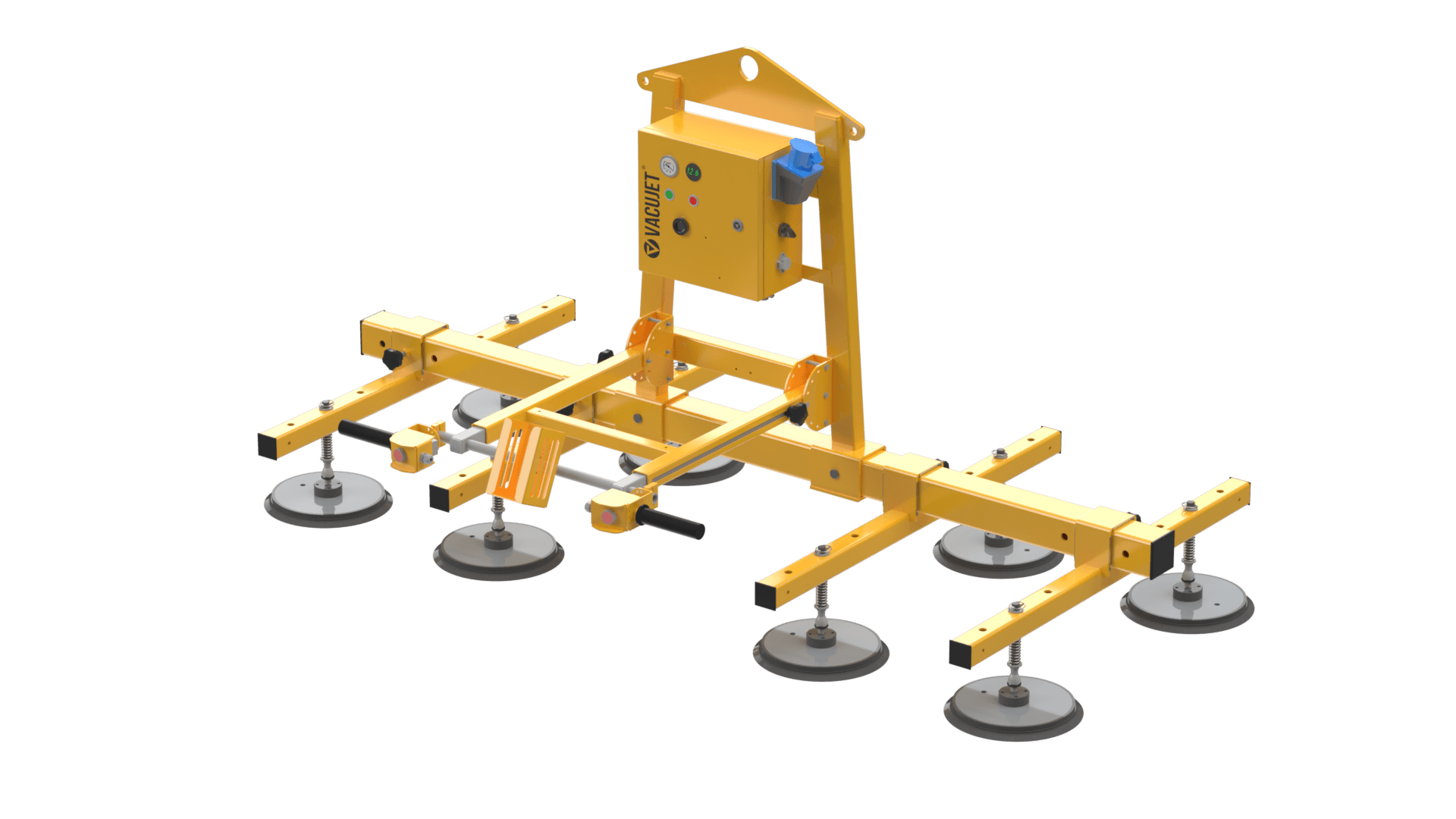

- A1000-8E - до 1000 кг, восемь присосок;
- A1500-10E - до 1500 кг, десять присосок;
- A2000-14E - до 2000 кг, четырнадцать присосок, усиленная рама.
Версии под погрузчик и удлинители

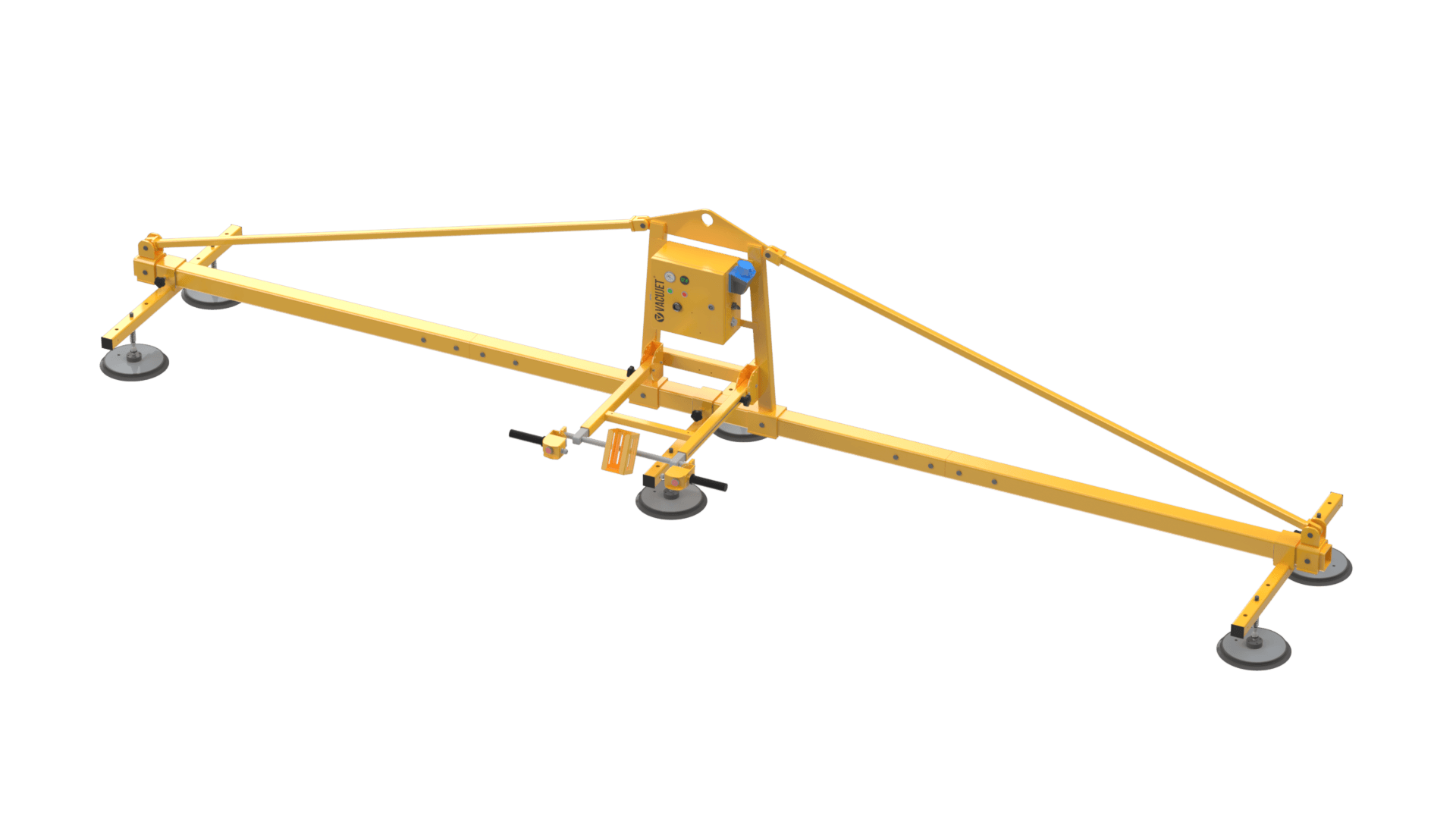

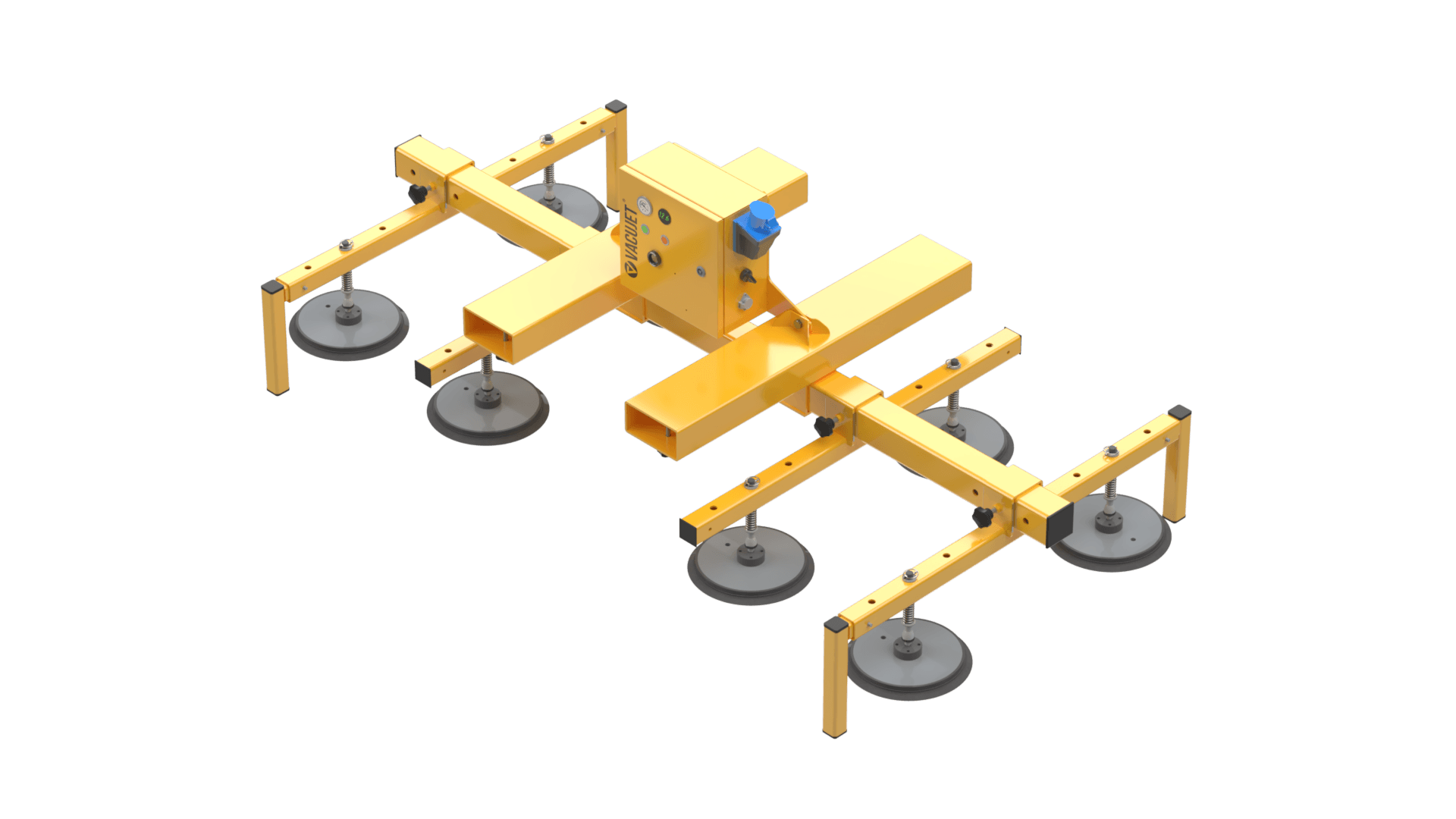

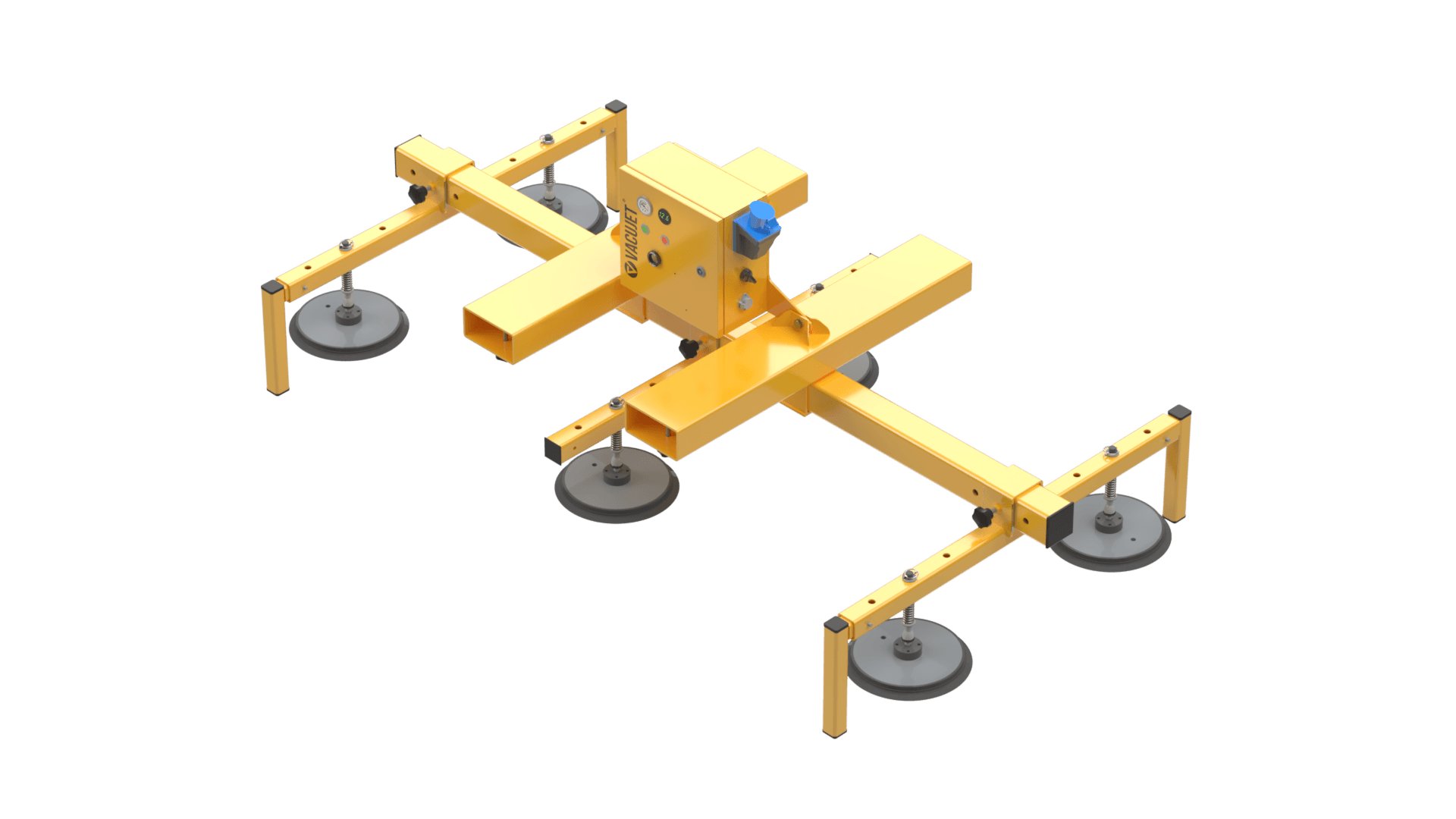

Для участков без крана выпускают версии с рамой под вилы погрузчика: A350-4EF, A500-6EF и A1000-8EF. Захват навешивают на вилы и перемещают листы по цеху. Комплект удлинителей A1000-8EU увеличивает рабочую длину рамы.
Пневматическая модель A600-8PT
Для горизонтального подъёма листа подходит и пневматический A600-8PT. Он берёт до 600 кг восемью присосками и наклоняет груз до 90°. Питание — сжатый воздух цеховой сети 6–8 бар.
Питание и безопасность
Присасывание запускают двумя кнопками сразу, поэтому случайный пуск исключён; сброс груза идёт с выдержкой, и лист не падает от неосторожного нажатия. Автооткачка поддерживает вакуум, а обратные клапаны удерживают лист при отключении сети.
Рабочая температура моделей — от −15 до +40 °C. Листовой прокат выпускают по ГОСТ 19903-2015 и ГОСТ 19904-90, а захваты — по ТУ: соответствие оборудования ГОСТам мы не заявляем.
Где применяется
- подача листа на лазерный и плазменный раскрой, гидроабразивную резку;
- работа с гильотиной — подача листа под нож без ручного труда;
- гибка, штамповка и прессы — перенос заготовок на рабочее место;
- сварка и сборка металлоконструкций — укладка и позиционирование;
- линии обработки поверхности — подача на покраску и подготовку;
- склад металла — разгрузка, штабелирование, комплектация заказов.
Другие материалы и смежные задачи — разделы вакуумные захваты, для стекла и для сэндвич-панелей.
Почему Vacujet
Захваты для листового металла разрабатывает и производит ООО «Дельта» на собственном предприятии в Санкт-Петербурге. Оборудование выпускают по ТУ, к каждой модели идёт паспорт-инструкция. Доставка — по всей России.
